Renault Espace revue technique automobile: Airbags latéral rideau

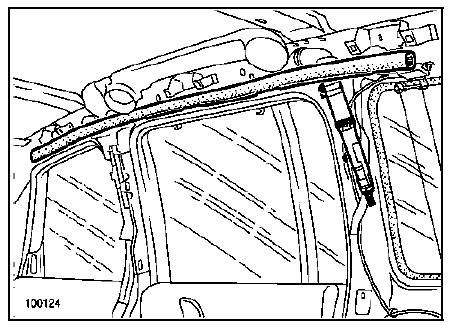

Les véhicules peuvent être équipés de deux types d'airbag rideau :

• un airbag rideau à un allumeur pour les véhicules à châssis court,

• un airbag rideau à deux allumeurs pour les véhicules à châssis long.

Pour se déployer, l'airbag rideau dégrafe la garniture de pavillon.

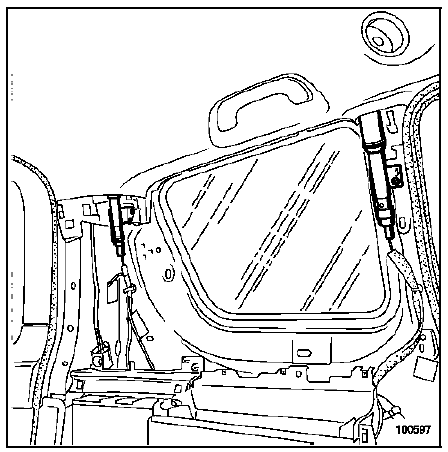

L'accès aux générateurs peut être réalisée par la dépose des garnitures de custode.

Edition

DEPOSE

IMPORTANT :

Avant la dépose d'un élément du système de sécurité, verrouiller le boîtier électronique d'airbag à l'aide de l'outil de diagnostic.

Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume fixe (contact mis).

La dépose du module airbag nécessite la dépose de la garniture de custode et la garniture de pavillon (consulter le chapitre "Carrosserie").

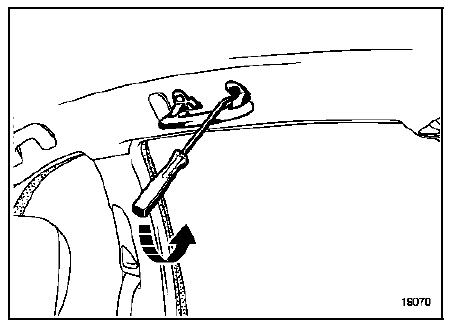

La dépose des poignées de maintien s'effectue à l'aide de l'outil Car. 1597.

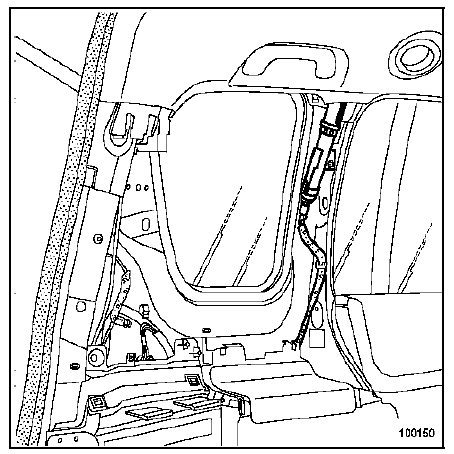

Débrancher le connecteur et le fil de masse de chaque allumeur.

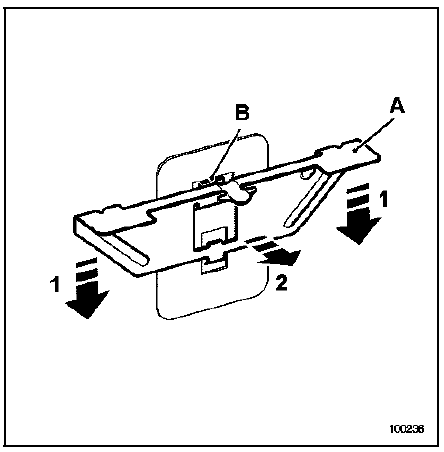

Pour dégrafer le module airbag rideau :

• baisser (1) l'airbag pour dégager l'agrafe (A) du verrou (B),
• tirer (2) sur l'agrafe (A),

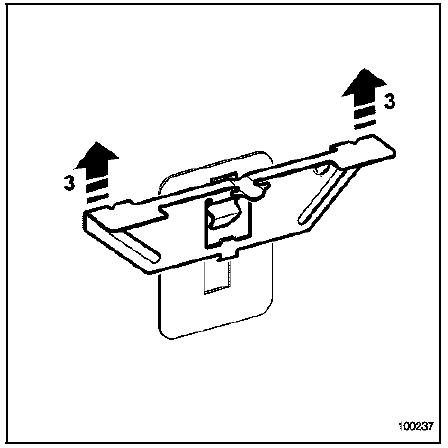

• lever (3) l'ensemble,

NOTA :

Le mouvement pour dégager les agrafes doubles est identique.

REPOSE

IMPORTANT :

Se reporter impérativement au chapitre "Procédure de destruction" pour la mise au rebut d'un élément pyrotechnique non déclenché.

Mettre en place l'allumeur et positionner les vis de fixation.

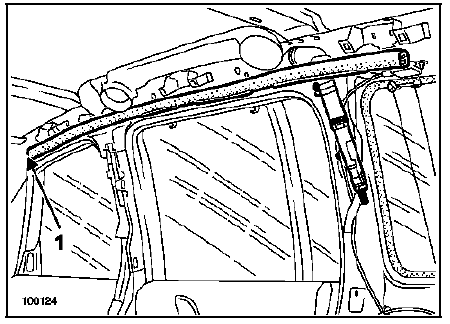

Positionner la bride maintien (1).

Mettre en place les agrafes.

Serrer les vis de fixation au couple de 0,8 daN.m.

Rebrancher le connecteur et le fil de masse (selon version) de chaque allumeur.

Effectuer un contrôle à l'aide de l'outil de diagnostic. Si tout est correct, déverrouiller le boîtier électronique d'airbag.

Reposer les garnitures de custode et la garniture de pavillon (consulter le chapitre "Carrosserie").
