Renault Espace revue technique automobile: Airbag latéral arrière (thorax)

Le module "airbag latéral thorax arrière" est fixé derrière la garniture de porte arrière.

Pour se déployer, le sac gonflable déchire la garniture de portes.

DEPOSE

IMPORTANT :

Avant la dépose d'un élément du système de sécurité, verrouiller le boîtier électronique d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume fixe (contact mis).

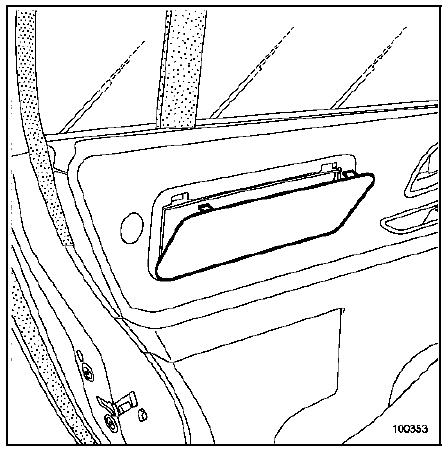

Déposer la garniture de portes (consulter le chapitre "Carrosserie").

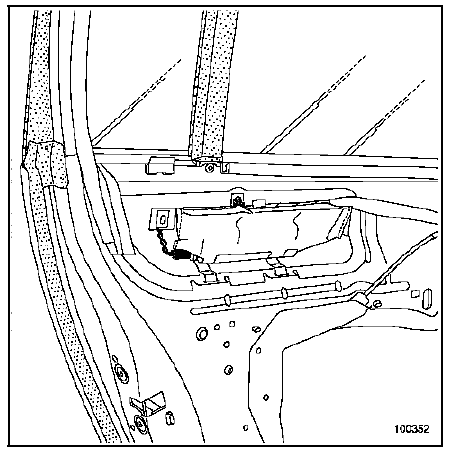

Dégager le câblage du module airbag et son fil de masse après avoir débranché son connecteur.

Déposer le module airbag.

IMPORTANT :

Se reporter impérativement au chapitre "Procédure de destruction" pour la mise au rebut d'un enrouleur pyrotechnique non déclenché.

REPOSE

Fixer le module airbag (couple de serrage : 0,4 daN.m).

S'assurer que le fil de masse soit correctement raccordé au module airbag en respectant son parcours et ses points de fixation.

Brancher le fil de masse.

Vérifier le bon verrouillage du connecteur.

Effectuer un contrôle à l'aide de l'outil de diagnostic.

Si tout est correct, déverrouiller le boîtier électronique.

Sinon voir chapitre "Diagnostic".
