Renault Espace revue technique automobile: Unité Centrale Habitacle

Renault Espace revue technique automobile / Généralités véhicule / Boitier interconnexion / Unité Centrale Habitacle

DESCRIPTION

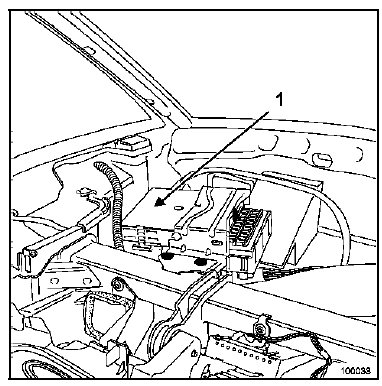

L'Unité Centrale Habitacle (1) est située derrière la planche de bord côté gauche.

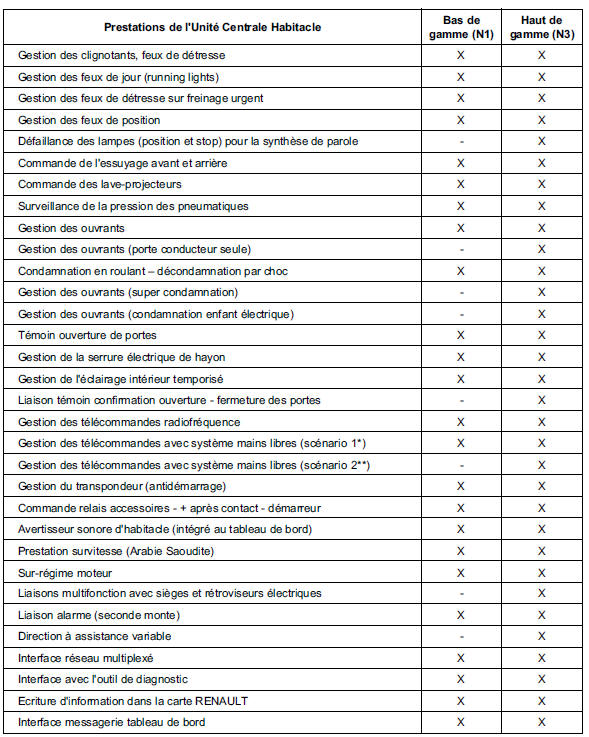

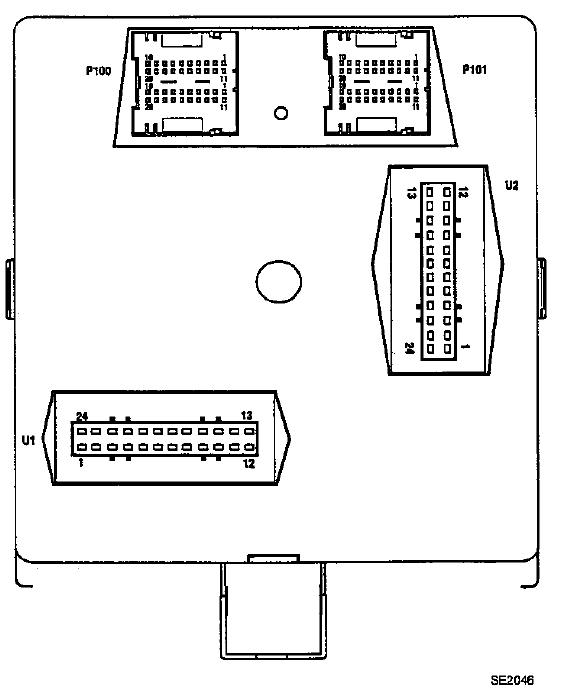

Ce calculateur regroupe une grande partie des boîtiers

Ce calculateur regroupe une grande partie des boîtiers électroniques dont le décodeur de l'antidémarrage.

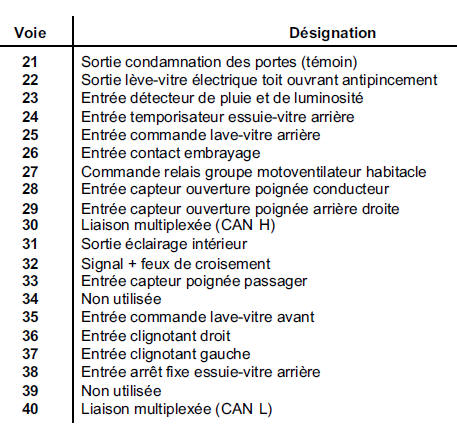

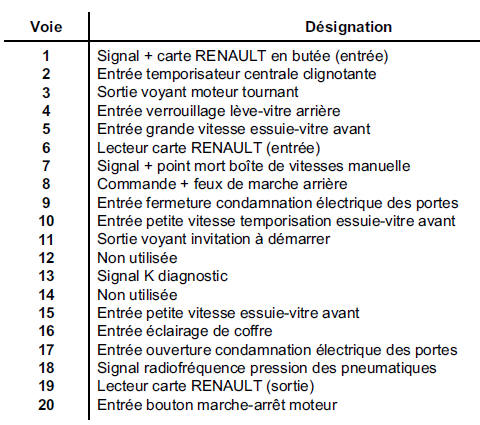

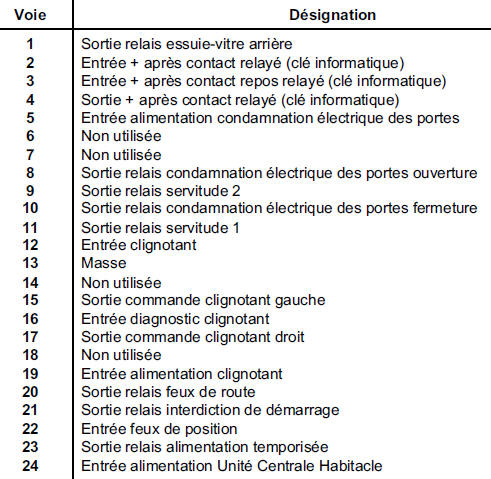

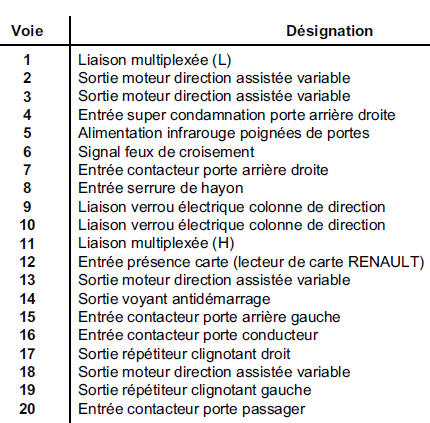

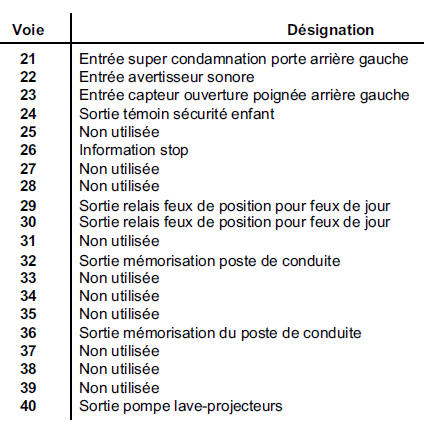

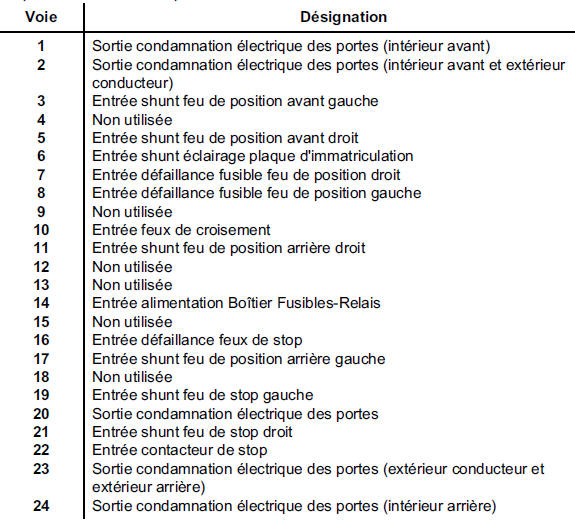

* Carte RENAULT sans mains libres

** Carte RENAULT avec mains libres

DEPOSE

REMARQUE

Dans le cas du remplacement de I'Unité Centrale Habitacle, il est impératif de relever les configurations à l'aide de l'outil de diagnostic.

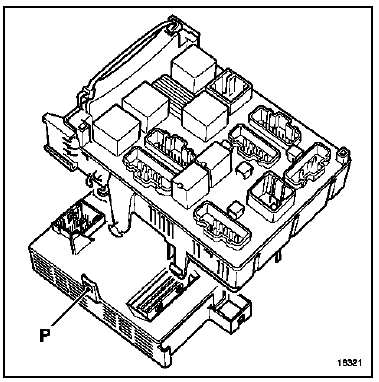

Le Boîtier Fusibles - Relais est clippé sur l'Unité Centrale Habitacle. La dépose de l'un entraîne la dépose de l'autre.

IMPORTANT :

Toutes les interventions sur les systèmes airbag et prétensionneurs doivent être effectuées par du personnel qualifié ayant reçu une formation.

ATTENTION :

Il est interdit de manipuler les systèmes pyrotechniques (airbags et prétensionneurs) près d'une source de chaleur ou d'une flamme ; il y a risque de déclenchement.

Le verrouillage du boîtier électronique d'airbag permet de déverrouiller le verrou électronique de colonne de direction.

Débrancher la batterie.

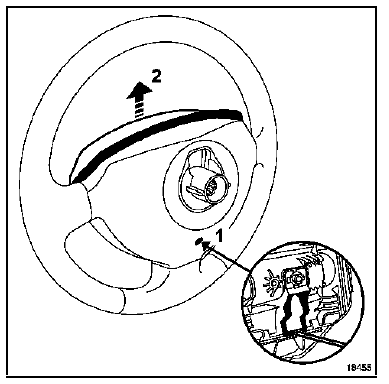

Déposer le module airbag frontal conducteur. Pour cela insérer un tournevis dans l'orifice (1) puis faire effectuer au module un mouvement vers le haut (2).

Débrancher les connecteurs du module airbag frontal

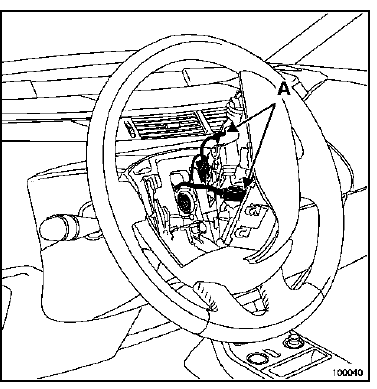

Débrancher les connecteurs du module airbag frontal conducteur (A) et les touches du régulateur de vitesse (selon version).

Déposer :

la vis du volant après avoir mis les roues droites,
le volant,

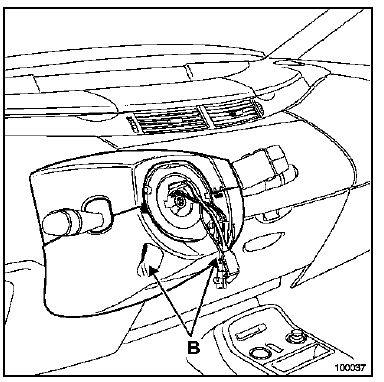

les demi-coquilles de volant fixées par deux vis (B).

Repérer la position de l'ensemble du contacteur

Repérer la position de l'ensemble du contacteur tournant, en s'assurant que les roues soient droites au démontage.

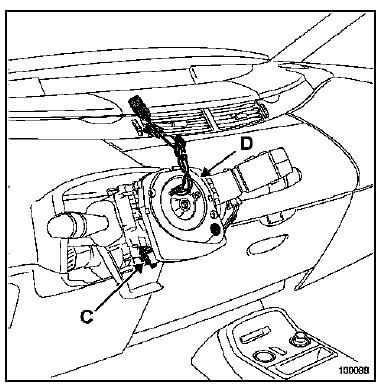

Desserrer la vis (C) puis déclipper l'ensemble de la colonne de direction.

Débrancher les manettes (essuie-vitre, commande de

Débrancher les manettes (essuie-vitre, commande de radio et d'éclairage) et le connecteur du contacteur tournant.

NOTA : La séparation du capteur d'angle de volant (D) n'est pas nécessaire. En cas de séparation, procéder à l'initialisation (consulter le chapitre 38C "Antiblocage des roues").

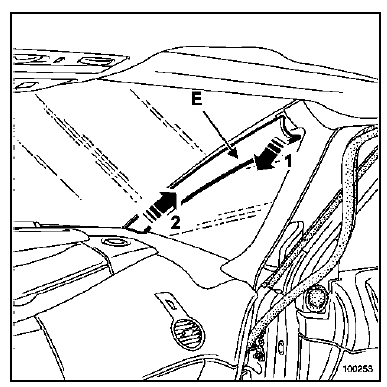

Déposer la garniture (E) (mouvements (1) et (2)).

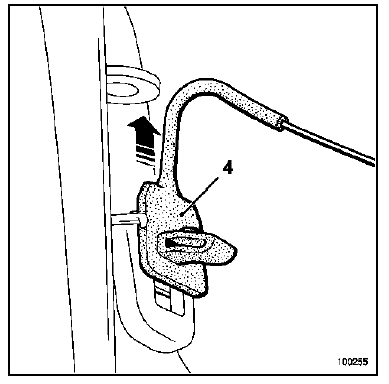

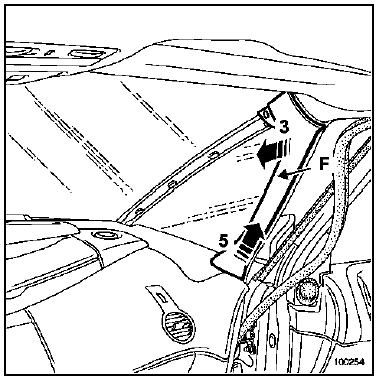

Déclipper légèrement la partie supérieure (3) de la

Déclipper légèrement la partie supérieure (3) de la garniture (F) afin de dégager l'agrafe (4), puis retirer la garniture (5).

Déposer :

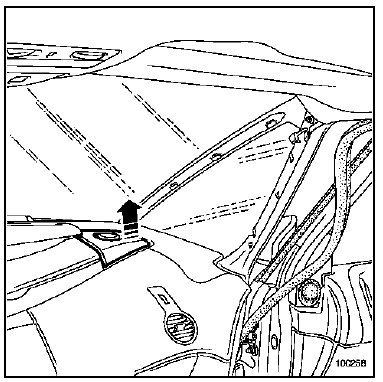

les grilles de tweeter,

les montants latéraux.

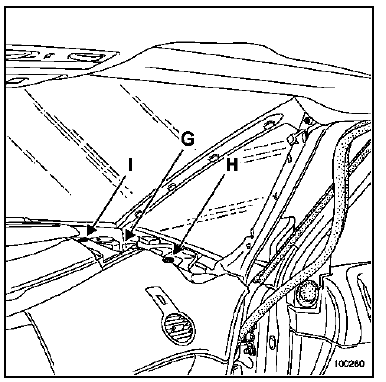

Débrancher le connecteur (G) de l'airbag passager,

Débrancher le connecteur (G) de l'airbag passager, ainsi que les connecteurs des tweeters.

Déposer les vis de fixation (H) et (I) de la partie supérieure de la branche de bord.

Déclipper partiellement la partie supérieure de la

Déclipper partiellement la partie supérieure de la planche de bord et débrancher le capteur d'ensoleillement.

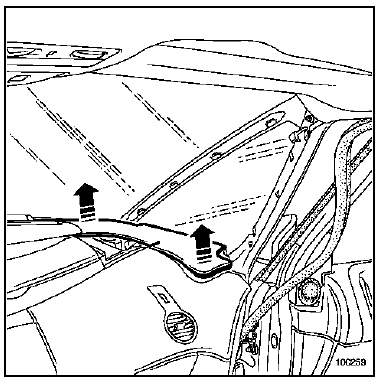

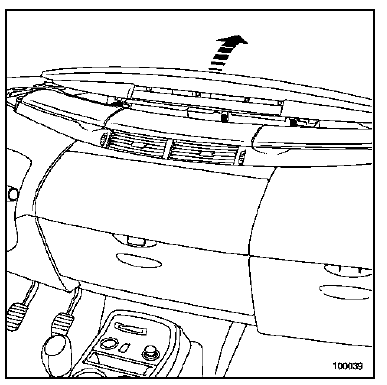

Déposer la partie supérieure de la planche de bord.

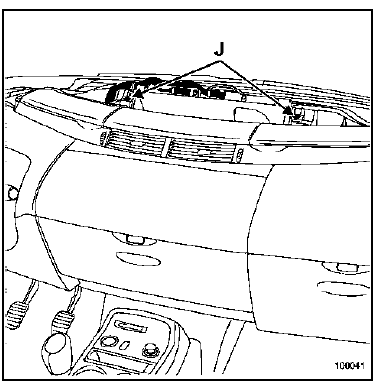

Débrancher et déposer le tableau de bord fixé par

Débrancher et déposer le tableau de bord fixé par deux rivets (J).

Déclipper le faisceau.

Déposer :

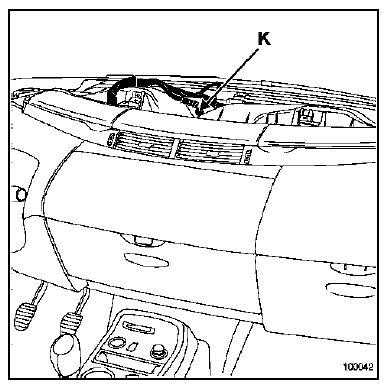

la vis (K) de fixation derrière le tableau de bord,

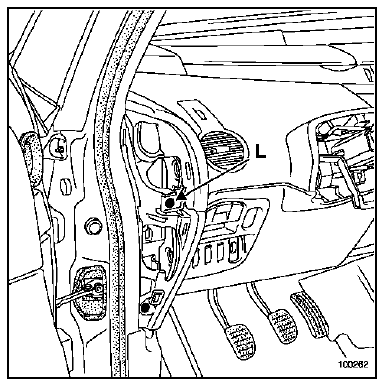

la vis (L) derrière les joues de planche de bord,

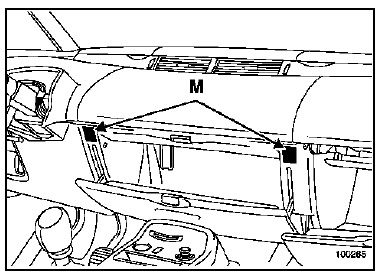

les vis (M) se trouvent dans le vide-poches central derrière les caches,

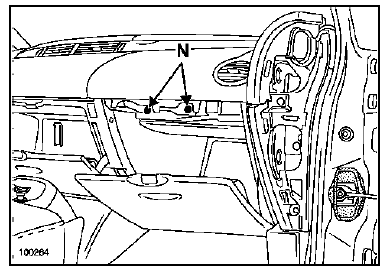

les vis (N) de fixation dans le vide-poches passager derrière le cache.

Consulter le chapitre 86A "Radio" pour les véhicules équipés de radio et le chapitre 83C "Système Télématique Embarqué" pour les véhicules équipés de système de navigation.

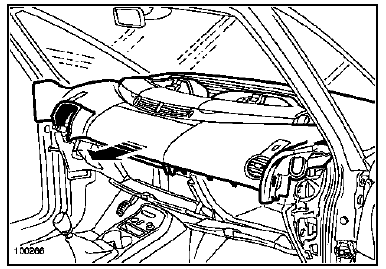

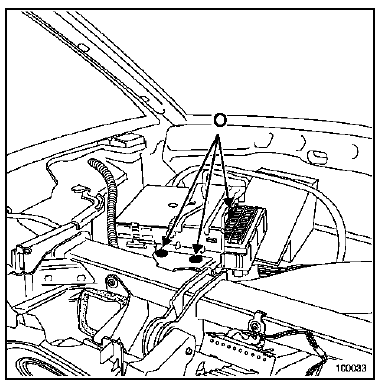

Déclipper la partie centrale de la planche de bord afin
