MOTEUR P9X

DEPOSE

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

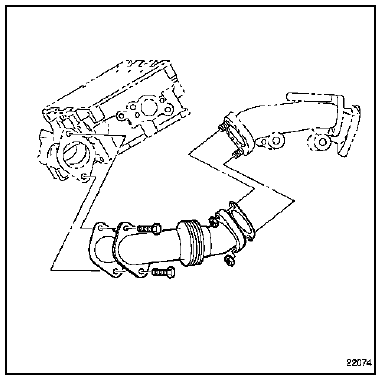

Tube intermédiaire collecteur - turbocompresseur avant

Procéder à la dépose du turbocompresseur (voir l'opération concernée au chapitre 12B Suralimentation "Turbocompresseur").

A l'établi, déposer le tube intermédiaire collecteur - turbocompresseur avant.

Tube intermédiaire collecteur - turbocompresseur

Tube intermédiaire collecteur - turbocompresseur arrière

Débrancher la batterie.

Déposer :

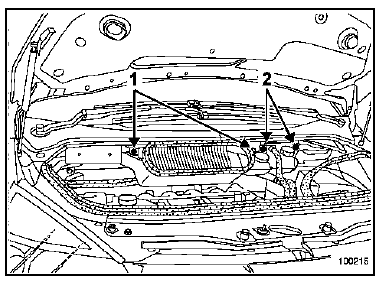

  • les deux vis de fixation (1) du boîtier d'entrée d'air,
  • le boîtier d'entrée d'air,
  • le cache du moteur,
  • les deux vis de fixation (2) du réservoir de liquide de frein et du vase d'expansion puis les dégager sur le côté,
  • l'écran thermique du réservoir de liquide de frein et du vase d'expansion sur le turbocompresseur.

Dégrafer puis dégager le boîtier relais sur le côté.

Dégrafer puis dégager le boîtier relais sur le côté.

Déposer :

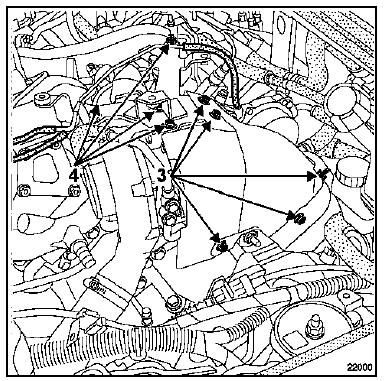

  • les fixations (3) de l'écran thermique sur le turbocompresseur,
  • le support sur le turbocompresseur. Pour cela débrancher les différents tuyaux pneumatiques,
  • les fixations (4),
  • l'écran thermique.

Déposer :

Déposer :

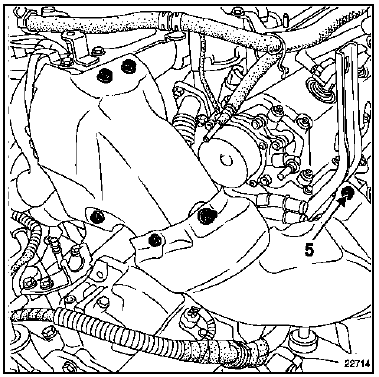

  • la fixation (5) de l'écran thermique du précatalyseur,
  • l'écran thermique,

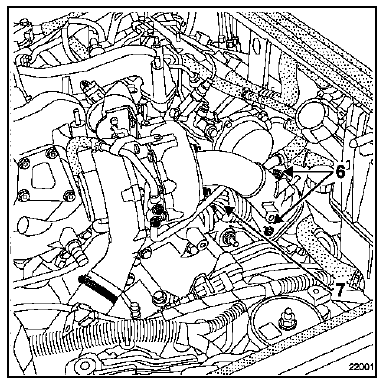

  • les fixations (6) de tube de descente d'échappement,
  • le tube de recirculation des gaz d'échappement (7),

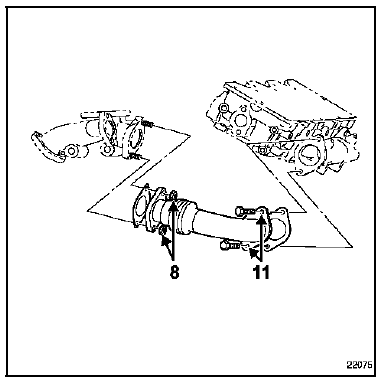

  • les fixations (8) du tube intermédiaire collecteur - turbocompresseur sur le collecteur de turbocompresseur (voir schéma page suivante).

Sous le véhicule

Sous le véhicule

Déposer :

  • la protection sous le moteur,
  • le catalyseur (voir au chapitre 19B Echappement "Catalyseur").

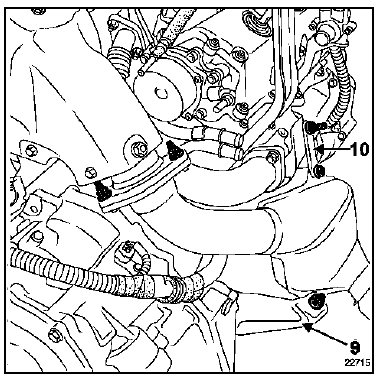

Dégager le précatalyseur sur le côté. Pour cela, déposer la béquille (9) et la patte de fixation (10) du précatalyseur.

Débrancher les connecteurs électriques de

Débrancher les connecteurs électriques de l'alternateur.

Déposer :

  • l'écran thermique du collecteur d'échappement,
  • les fixations (11) du tube intermédiaire collecteur - turbocompresseur sur le collecteur.

Par le dessus déposer le tube intermédiaire collecteur - turbocompresseur.

REPOSE

REPOSE

Remplacer impérativement tous les joints d'échappement.

A l'établi :

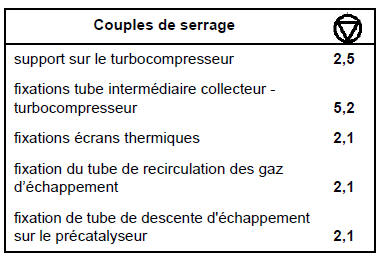

Reposer le tube intermédiaire collecteur - turbocompresseur avant puis serrer les fixations au couple prescrit.

Reposer et serrer au couple les écrans thermiques.

Procéder dans le sens inverse de la dépose.

    Collecteur d'échappement banc arrière

    Collecteurs et tubes intermédiaires d'échappement
