Renault Espace revue technique automobile: Traverse arrière de pavillon

Le remplacement de cette pièce est une opération complémentaire au pavillon pour les versions "toits normaux" et à la partie arrière de pavillon pour les versions "toits ouvrants".

NOTA :

II n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine.

Vous trouverez dans la méthode plusieurs dessins de la pièce en position sur le véhicule, pour information.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée avec :

  • Traverse
  • Doublure de traverse
  • Renfort de traverse (version toit ouvrant uniquement)

NOTA :

II n'y a pas de particularité pour la version rallongée, la méthode de remplacement de la pièce reste similaire à la version de base (pavillon court).

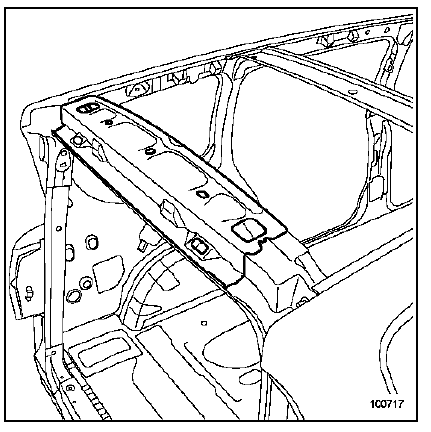

Version toit normal

Particularité de la version toit ouvrant

Particularité de la version toit ouvrant

NOTA : la traverse arrière de pavillon pour la version

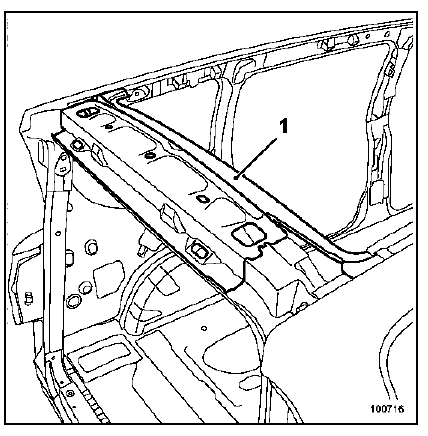

NOTA : la traverse arrière de pavillon pour la version toit ouvrant est composée d'un renfort supplémentaire (1).
