Renault Espace revue technique automobile: Système d'arrêt moteur
MOTEUR F9Q
BUT
Le système a pour but d'arrêter le moteur rapidement après la coupure du contact.
DESCRIPTION

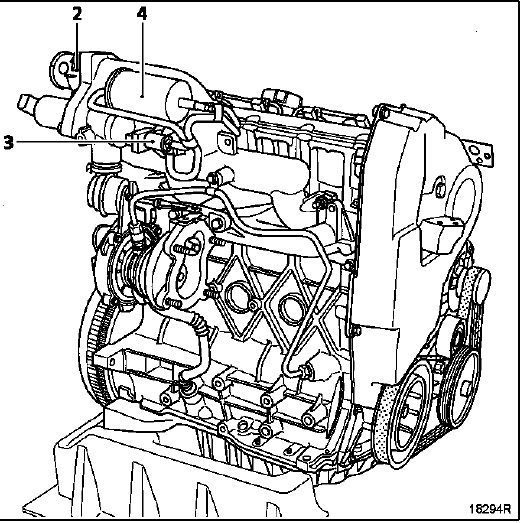

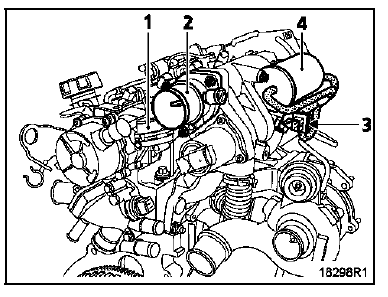

Le système se compose :
- d'un poumon (1) actionnant le papillon,
- d'un papillon (2),
- d'une électrovanne (3),
- d'une réserve de dépression (4).
FONCTIONNEMENT
A la coupure du contact, l'électrovanne met en relation la réserve de dépression et le poumon.
Celui-ci est soumis à la dépression ; ce qui a pour effet de fermer le volet d'arrivée d'air.
Le moteur ne peut plus aspirer d'air, il s'arrête immédiatement.
MOTEUR F9Q
PAPILLON
DEPOSE
Débrancher, sur le poumon, la Durit de dépression.
Déposer les trois vis de fixation.
Extraire l'ensemble papillon - poumon.
REPOSE
Procéder dans le sens inverse de la dépose.
Remplacer le joint.
Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
MOTEUR G9T
BUT
Le système a pour but d'arrêter le moteur rapidement après la coupure du contact.
DESCRIPTION

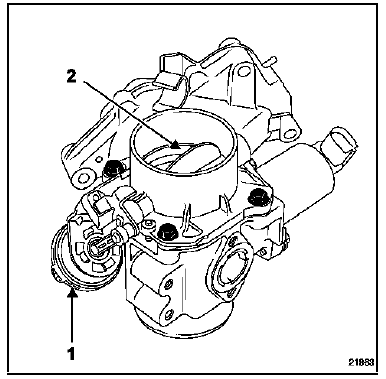

Ce système se compose :
- d'un poumon (1) actionnant le volet étouffoir,
- d'un volet étouffoir (2),

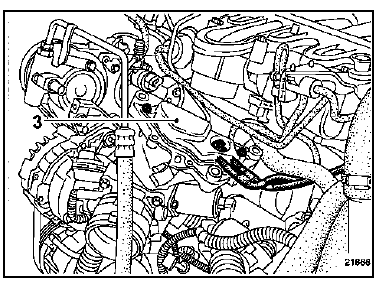

d'une réserve de dépression (3),

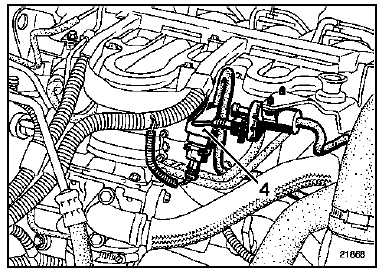

- d'une électrovanne (4).
FONCTIONNEMENT
A la coupure du contact, l'électrovanne met en relation la réserve de dépression et le poumon de commande volet étouffoir.
Celui-ci est soumis à la dépression ; ce qui a pour effet de fermer le volet d'arrivée d'air.
Le moteur ne peut plus aspirer d'air, il s'arrête immédiatement.

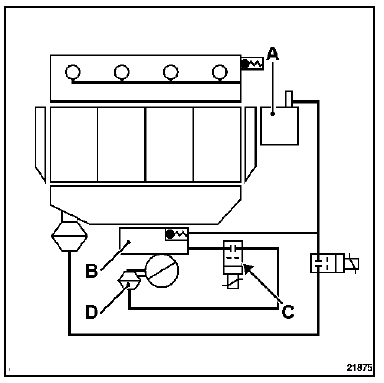

Schéma de principe
- Pompe à vide
- Réserve de dépression munie d'un clapet anti-retour
- Electrovanne d'arrêt moteur
- Poumon de commande du volet étouffoir
Depose du volet étouffoir
Pour déposer le volet étouffoir, il est nécessaire de déposer le boîtier diffuseur (voir chapitre 12a mélange carburé "boîtier diffuseur").

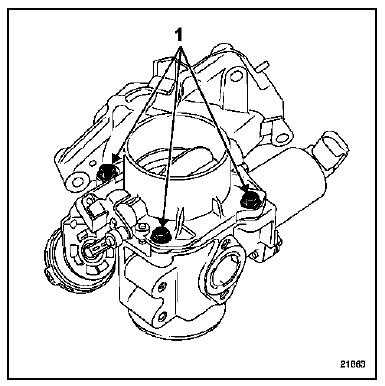

Déposer les quatre vis (1) du volet étouffoir puis déposer l'ensemble papillon - poumon.
Repose
Procéder dans le sens inverse de la dépose.
Moteur P9X
But
Le système a pour but d'arrêter le moteur progressivement et sans à-coups après la coupure du contact.

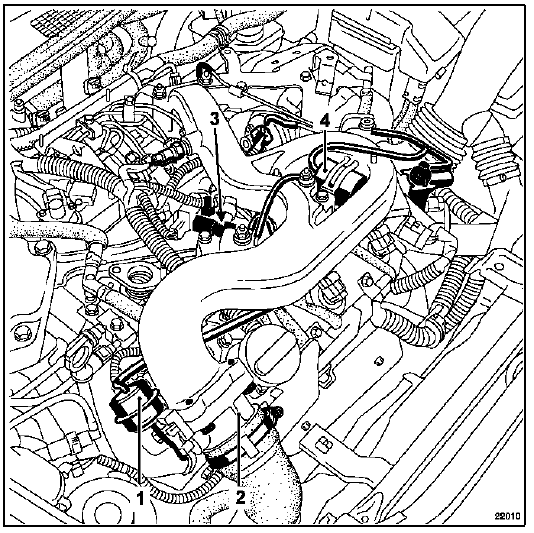

Description
Le système se compose :
- D'un poumon (1) actionnant le papillon,
- d'un volet étouffoir (2),
- D'une électrovanne de commande (3),
- D'une réserve de dépression (4).
FONCTIONNEMENT
A la coupure du contact, l'électrovanne met en relation la réserve de dépression et le poumon.
Celui-ci est soumis à la dépression ; ce qui a pour effet de fermer le volet d'arrivée d'air.
Le moteur ne peut plus aspirer d'air, il s'arrête immédiatement.

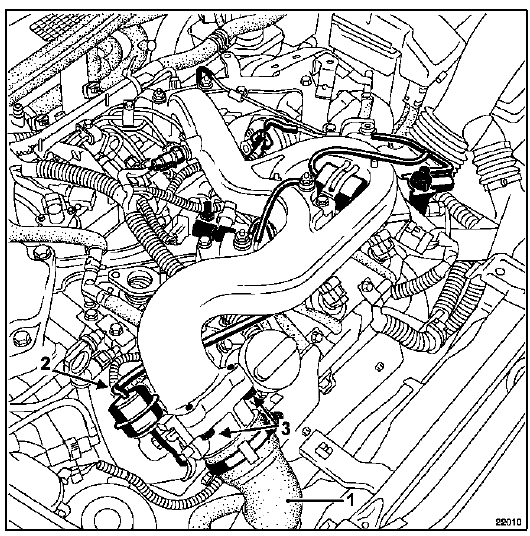

DEPOSE DE L'ETOUFFOIR
Débrancher :
- le conduit d'aspiration d'air (1),
- le tuyau de dépression sur le poumon (2).
Déposer :
- les quatre vis de fixation (3),
- l'ensemble volet - poumon.
REPOSE DE L'ETOUFFOIR
Remplacer le joint torique.
Procéder dans le sens inverse de la dépose.
