Renault Espace revue technique automobile: Siège complet

DEPOSE

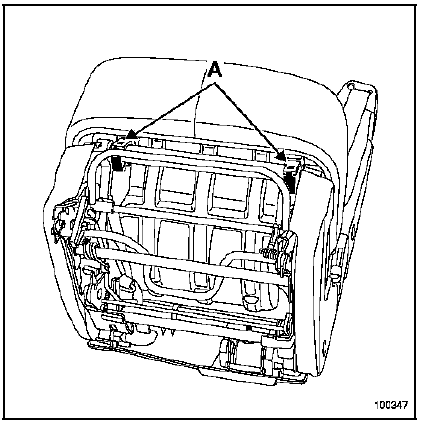

Déclipper les deux agrafes (A) et basculer l'assise.

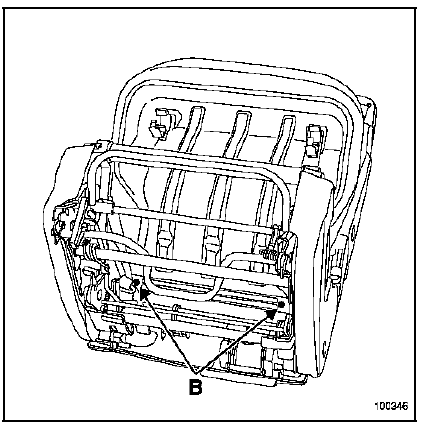

Déposer les deux vis (B) et dégager l'assise.

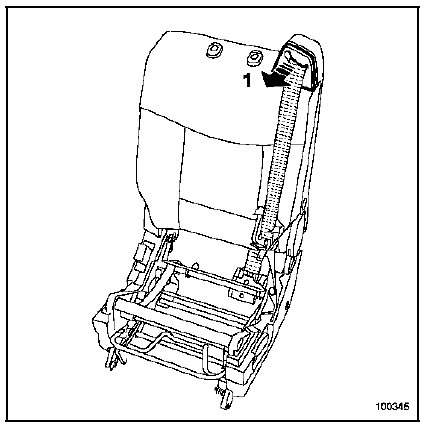

Déclipper le cache (1).

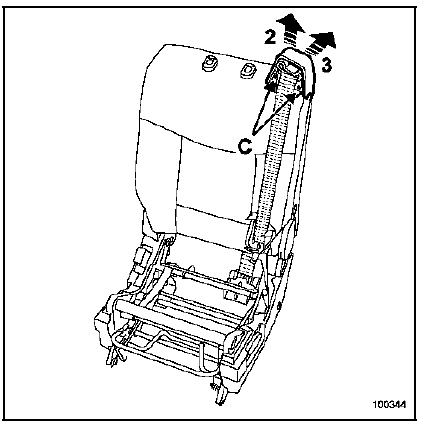

Déposer les deux vis (C).

Dégager le cache en (2) puis (3).

Incliner le carter inférieur.

Dégager :

• les deux élastiques de maintien (D),
• la sangle de déverrouillage du siège.

Déposer le carter inférieur.

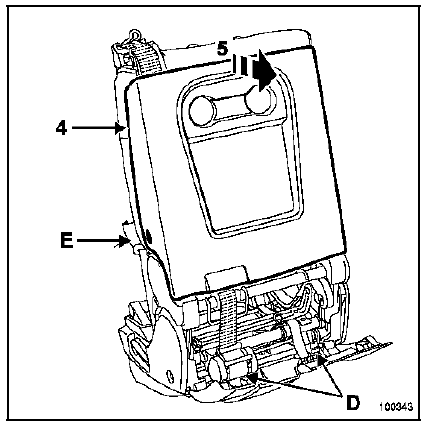

Dégager les deux fixations latérales (E) en leur faisant faire un quart de tour.

Exercer une pression en (4).

Déclipper le carter en partie supérieure (5).

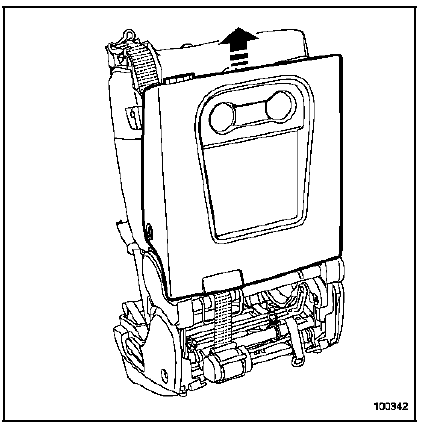

Dégager le carter vers le haut.

Dégager les bandes de retenue de coiffe.

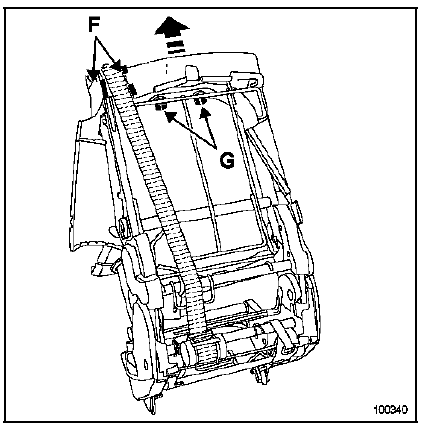

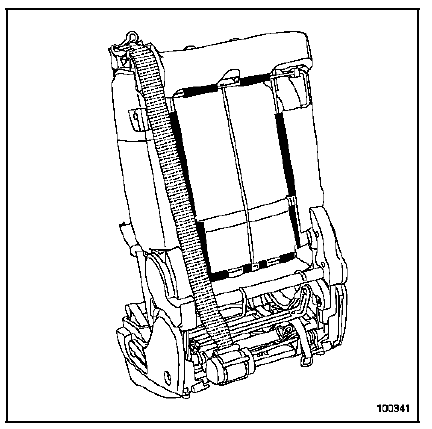

Dégager les différentes bandes de retenue (F).

Déclipper les deux guides d'appuie-tête (G).

Dégager l'ensemble "coiffe de dossier - mousse - guides d'appuie-tête".

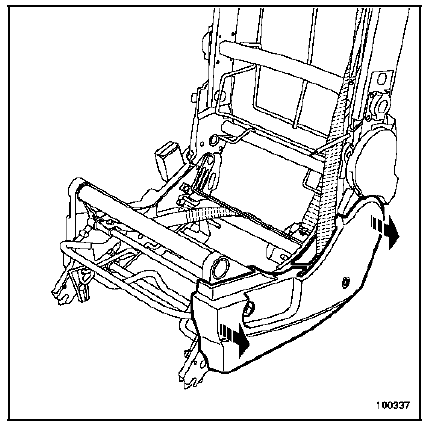

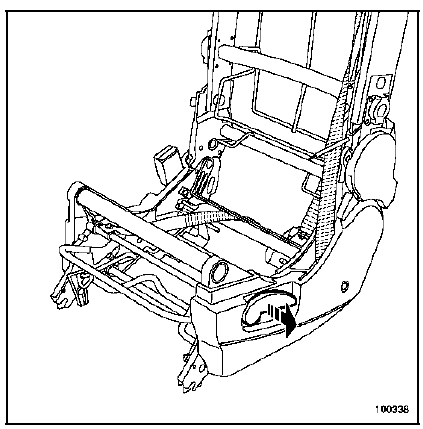

Déclipper :

• la poignée,

• le carter inférieur de l'assise.

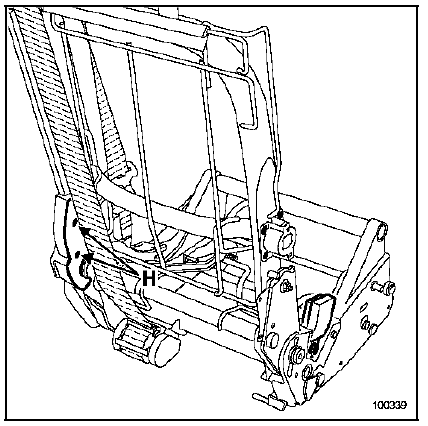

Déposer les deux vis (H) et dégager le carter intérieur d'articulation de dossier.

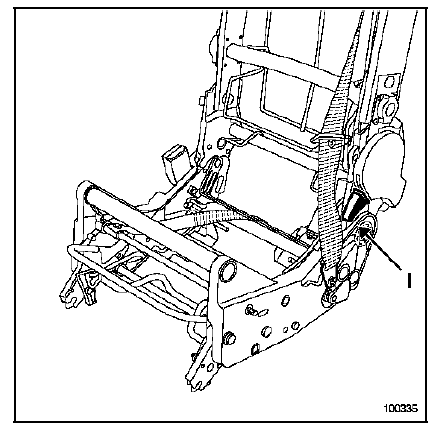

Déclipper la poignée de commande d'articulation de dossier (I).

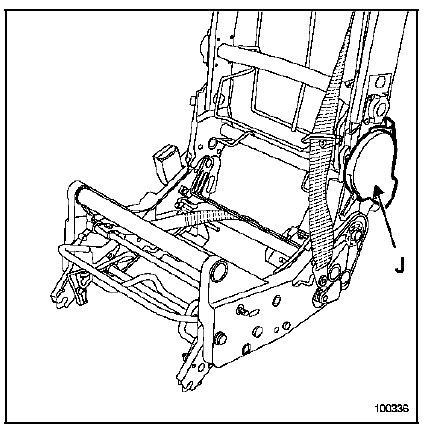

Dégager le carter supérieur d'articulation de dossier (J).

NOTA :

La dépose de l'ensemble carter côté droit est identique au côté gauche.

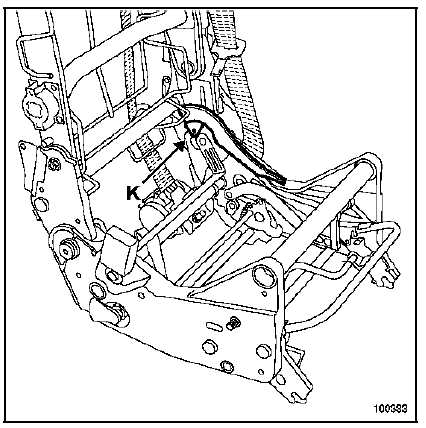

Déposer la vis (K) et dégager le carter intérieur d'assise.

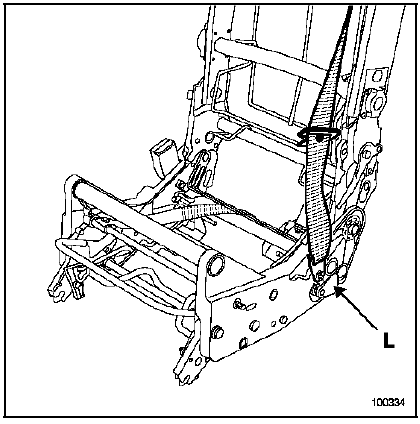

Déposer la fixation de ceinture (L).

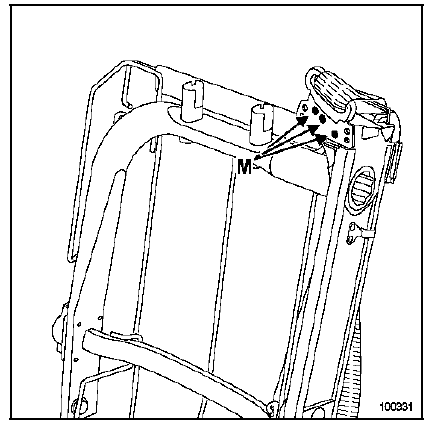

Déposer les trois rivets (M).

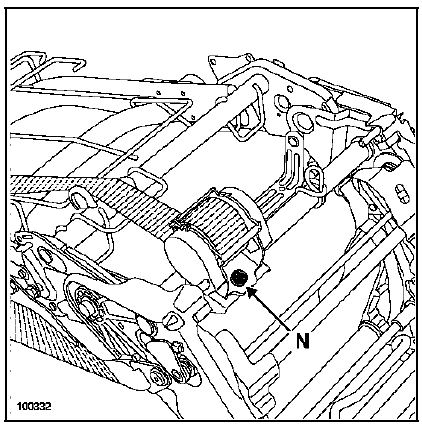

Déposer la vis (N) et dégager la ceinture.

REPOSE

Particularités

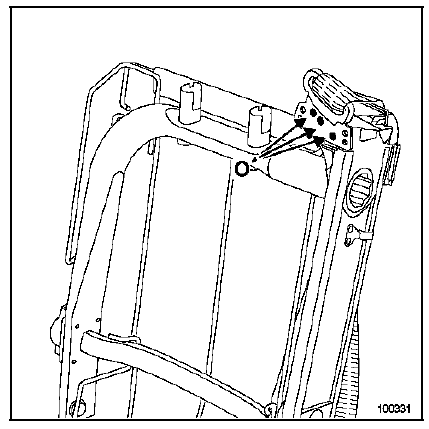

IMPORTANT : Il est impératif de n'utiliser que des rivets spécifiques (O) référence : 82 00 229 542.
