Renault Espace revue technique automobile: Serrure de porte

DEPOSE DE LA SERRURE DE PORTE AVANT

INFORMATION : dans le cas d'un remplacement de porte ou d'une intervention de carrosserie, se reporter au chapitre 47A.

Déposer :

  • la garniture de porte (chapitre 72A-A),
  • la poignée extérieure (chapitre 51A-B),

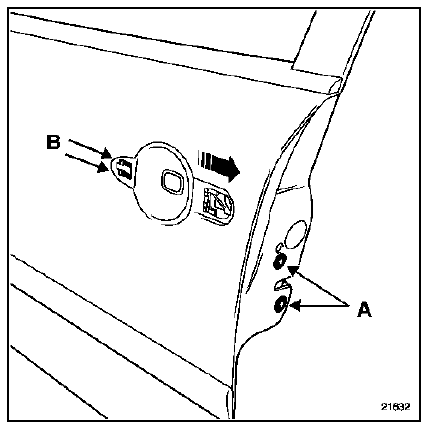

  • les deux fixations (A) (étoile T30).

Appuyer sur les deux arrêtoirs du module (B).

Dégager la serrure et le module par le caisson de porte.

Débrancher les connecteurs.

DEPOSE DE LA SERRURE DE PORTE ARRIERE

NOTA : la méthode est identique à la porte avant.

Déposer préalablement :

  • la garniture de porte (chapitre 72A-B),
  • la poignée extérieure (chapitre 51A-B).

Dégager la serrure avec le module.

DEPOSE DU CAPTEUR DE PRESENCE

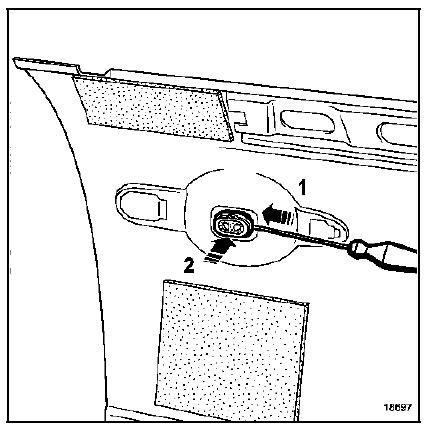

A l'aide d'un tournevis, déclipper le prisme en (1)

A l'aide d'un tournevis, déclipper le prisme en (1) puis (2).

REPOSE DE LA SERRURE

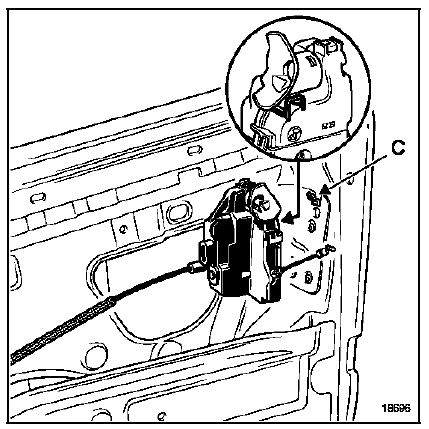

Positionner la serrure sur le crochet de maintien du

Positionner la serrure sur le crochet de maintien du caisson de porte (C) ; et procéder dans le sens inverse de la dépose.
