Renault Espace revue technique automobile: Renfort de pied milieu

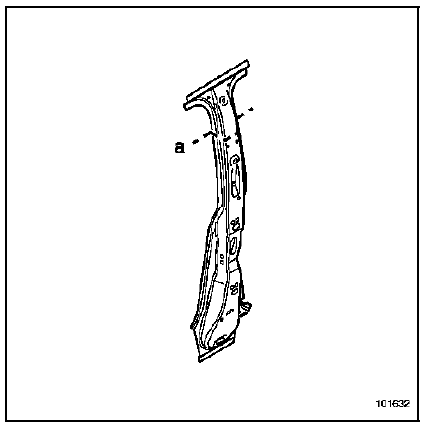

Cette pièce peut être remplacée de deux façons :

• suivant la coupe (a),
• complète.

Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Dans les cas où les points de soudures ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :

Renfort de baudrier

Plaquette déformable

Renfort de charnière supérieure

Renfort de charnière inférieure

Romaine soudée

Ecrous sertis

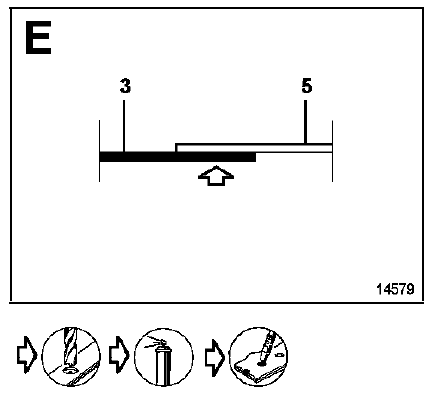

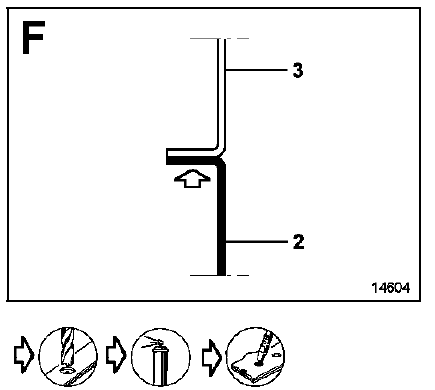

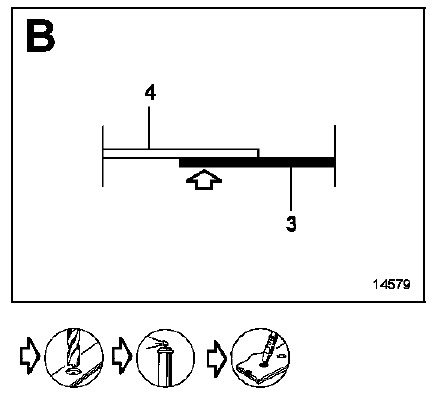

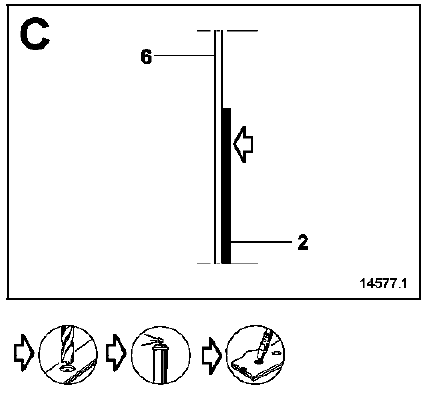

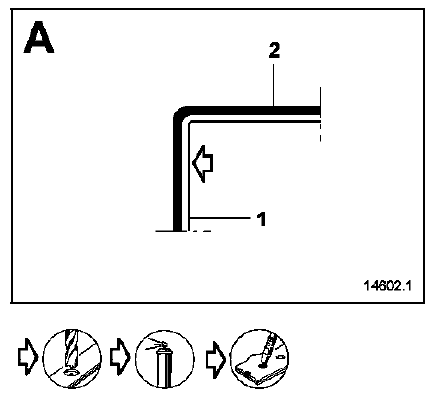

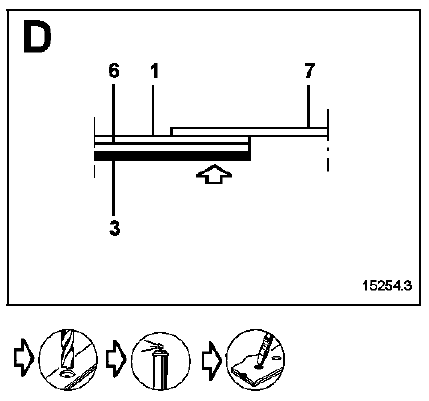

PIECES CONCERNEES (épaisseur en mm) :

1. Pied milieu - 0,8
2. Renfort de pied milieu - 1,5
3. Renfort de baudrier - 1,5
4. Doublure supérieur de pied avant - 1,2
5. Doublure de brancard - 1,2
6. Renfort de brancard avant - 1
7. Pavillon - 0,8

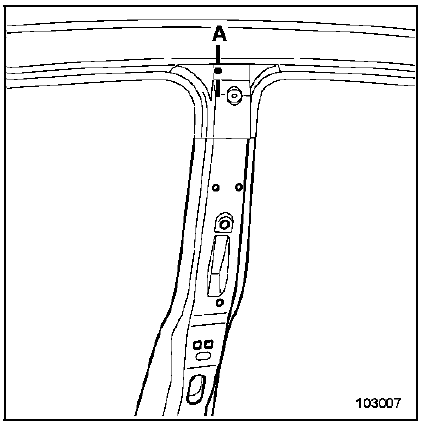

Remplacement complet

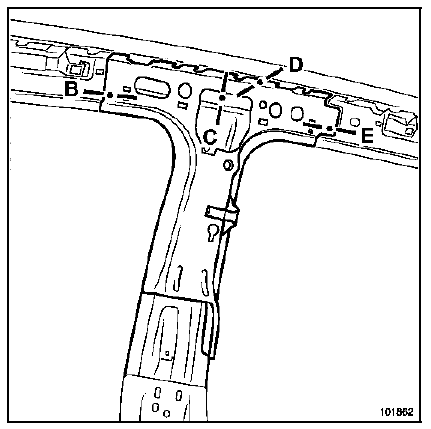

Vue de l'intérieur du véhicule

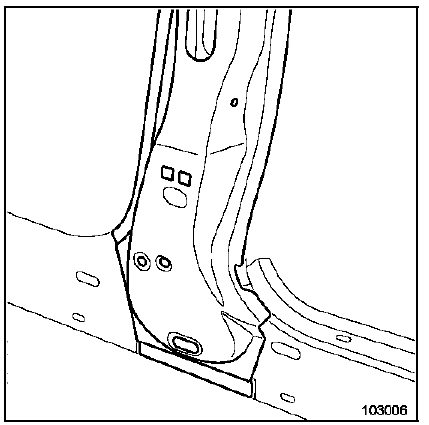

Insert gonflant inférieur de renfort de pied milieu.

Nota :

II est impératif de remplacer les inserts gonflants (voir méthode décrite chapitre 40A).

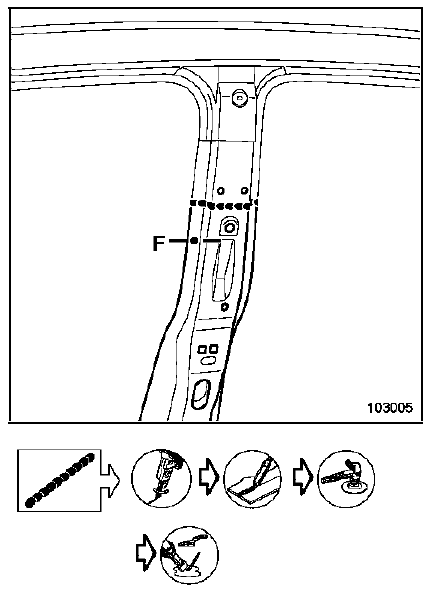

Détail de la coupe (a)
