Renault Espace revue technique automobile: References principales de mise en assiette

Fixation arriere de berceau avant

C'est la référence principale avant de mise en assiette.

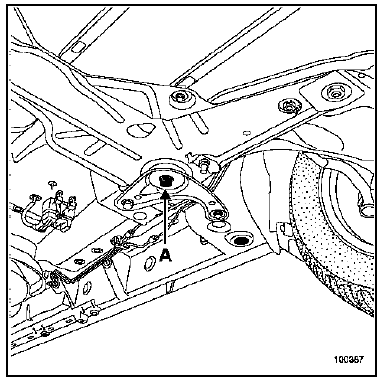

Mécanique avant en place

Mécanique avant en place

Le calibre coiffe la vis de fixation du berceau.

Deux cas peuvent se présenter :

  1. pour une restructuration arrière, ces deux points suffisent à eux seuls à l'alignement et au support de l'avant du véhicule,
  2. Pour un léger choc avant sans dépose du berceau train avant.

Ii est néanmoins conseillé, en cas de doute sur la déformation de l'un des points du référentiel principal (a ou b), d'utiliser deux points supplémentaires situés dans une zone non affectée par le choc, afin de confirmer la mise en assiette.

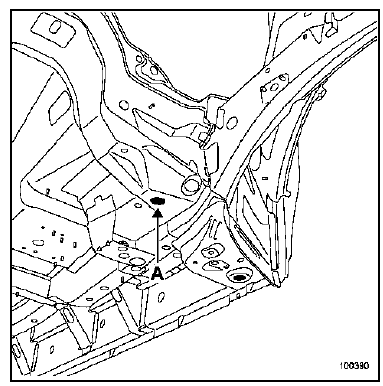

Mécanique avant déposée

Mécanique avant déposée

Nota :

  • Du côté gauche, le trou est rond,
  • Du côté droit, c'est une boutonnière.

En cas de remplacement du support arrière de berceau, cette référence est remplacée provisoirement par le point (m), situé sur la traverse de fixation de siège avant, le point (a) servant alors à positionner l'élément remplacé.

Important :

Ce point contribue à assurer la géométrie du train avant, il fait l'alignement du berceau de train avant par rapport à la caisse, il a une influence directe sur tous les angles du train avant.

Fixation avant de train arriere

C'est la référence principale arrière de mise en assiette.

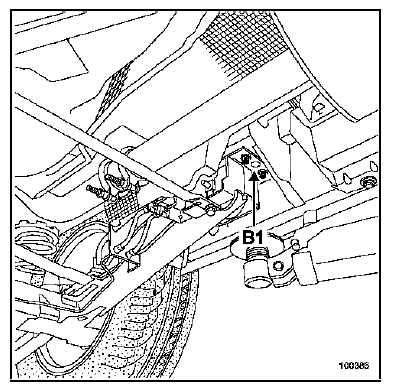

Mécanique arrière en place

Mécanique arrière en place

Le calibre est en appui sous le palier de fixation du berceau arrière et centré dans le trou pilote de montage train.

Utilisé pour un choc avant ou un petit choc arrière.

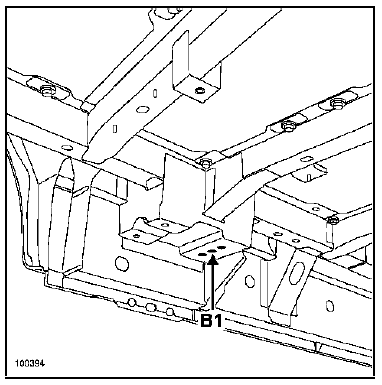

Mécanique arrière déposée

Mécanique arrière déposée

Le calibre est en appui sous le boîtier de fixation du berceau arrière et centré dans le trou pilote de montage train.

En cas de remplacement du longeron arrière complet ou de l'unit de plancher arrière, cette référence est remplacée par le point (m), situé sur la traverse de fixation de siège avant, le point (b) servant alors à positionner la pièce remplacée.

Important :

Ce point contribue à assurer l'alignement du train arrière par rapport à la caisse, il a une influence directe sur l'angle de trajectoire du véhicule.

    Restructuration du soubassement

    References complementaires de mise en assiette
