Renault Espace revue technique automobile: References complementaires de mise en assiette

Ce sont des références provisoires destinées à remplacer les principales, lorsque ces dernières ont été affectées par le choc.

Ces points permettent de soutenir le véhicule en complément à une référence principale du côté du choc, et n'ont qu'une relative précision d'alignement véhicule.

Important :

Ces points ne sont à utiliser que dans les cas précipités, il est inutile de les mettre en place lorsque les références principales (a et b) sont correctes.

Cette fonction de référence complémentaire peut également être remplie par les points de contrôle des extrémités de longeron avant pour un choc arrière et inversement.

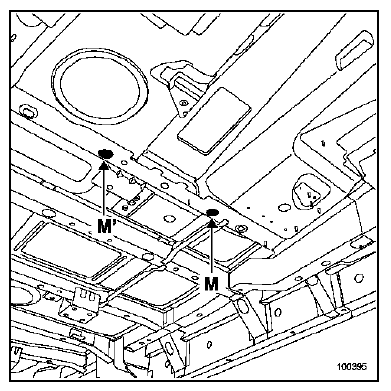

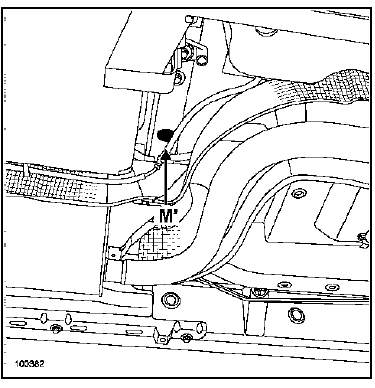

Pilote sous plancher avant

1 - Mécanique en place

2 - Mécanique déposée

Le point (M) a également pour fonction de positionner la pièce remplacée.
