Renault Espace revue technique automobile: Raccord et canalisations du circuit de freinage

Le branchement des canalisations entre maîtrecylindre, étriers et groupe hydraulique est effectué par i'intermédiaire de raccords filetés au pas metrique.

En conséquence, il est important de n'utiliser que des pièces figurant dans le catalogue des pièces de rechange de ce véhicule.

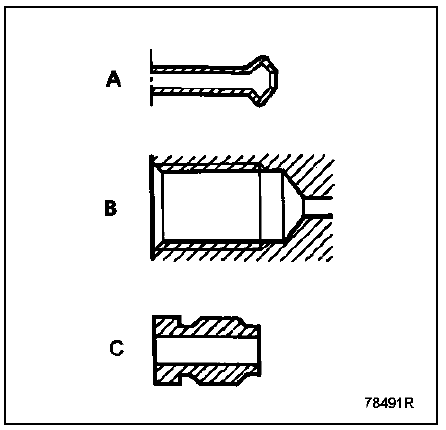

Identification des pièces :

• FORME de I'embout de TUYAUTERIES acier ou cuivre (A).
• FORME des LOGEMENTS FILETES sur organes (B).
• FORME DES RACCORDS de tuyauterie (C).

Les tuyauteries sont de teinte VERTE ou NOIRE.
