Renault Espace revue technique automobile: Prétensionneurs avant

Les véhicules sont équipés de prétensionneurs de ceinture de sécurité avant :

• un prétensionneur de boucle (conducteur et passager),
• un prétensionneur ventral (conducteur et passager).

DEPOSE

IMPORTANT :

Avant la dépose d'un élément du système de sécurité, verrouiller le boîtier électronique d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume fixe (contact mis).

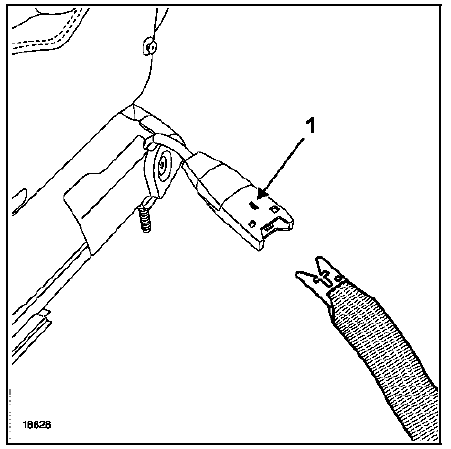

Décrocher la ceinture de sécurité en appuyant sur le verrou (1).

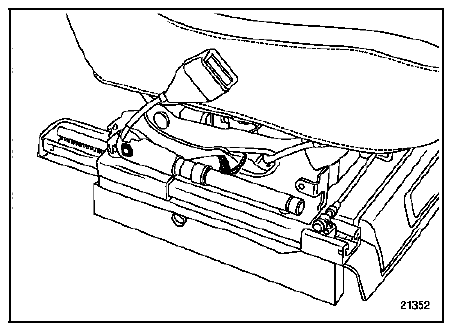

Déposer :

• le cache en plastique,
• le connecteur du prétensionneur,
• l'ensemble prétensionneur.

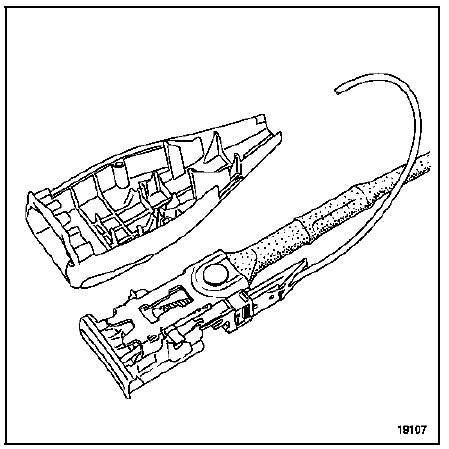

Pour déclipper le connecteur, déposer les vis de fixation des deux demi-coquilles de la boucle.

REPOSE

IMPORTANT :

Se reporter impérativement au chapitre "Procédure de destruction" pour la mise au rebut d'un prétensionneur non déclenché.

RAPPEL :

Lors d'un déclenchement des prétensionneurs de ceinture, certaines pièces doivent impérativement être remplacées. Consulter le tableau dans le chapitre "Généralités").

Respecter le cheminement et les points de fixation du câblage sous siège.

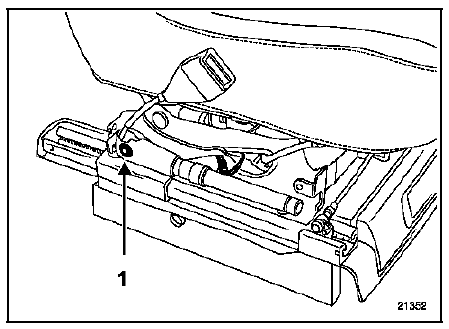

La vis (1) de fixation au couple de 2,1 daN.m.

Après avoir remplacé les pièces défectueuses et rebranché les connecteurs, effectuer un contrôle à l'aide de l'outil de diagnostic.

Si tout est correct, déverrouiller le boîtier électronique d'airbag.
