Renault Espace revue technique automobile: Porte-fusée arrière

DEPOSE

Effectuer une commande de desserrage du frein de parking automatique (carte RENAULT en butée et appuyer sur le bouton).

Mettre en place un presse-pédale de frein pour limiter l'écoulement du liquide de frein.

Déposer la roue.

Retirer le câble de frein de parking automatique.

Déclipper de la cible le capteur de vitesse de roue.

Desserrer le tuyau de frein mixte du côté de l'étrier.

Déposer les vis de colonnettes.

Retirer l'étrier et les plaquettes.

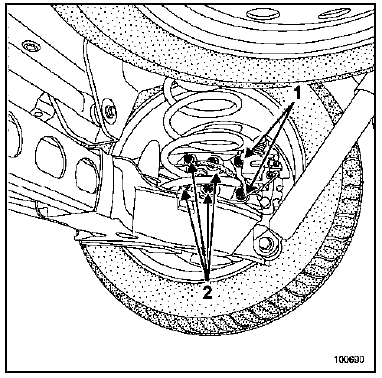

Déposer :

• les vis (1) de fixation de support d'étrier,
• le support d'étrier,
• le bouchon de "moyeu - disque",
• l'écrou de moyeu,
• l'ensemble "disque - moyeu - roulement",
• les quatre vis (2) de porte-fusée.

REPOSE

Procéder dans le sens inverse de la dépose.

IMPORTANT :

Appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein.

Contrôler les angles de carrossage et de parallélisme arrière.

Contrôler, si le véhicule en est équipé :

• le régulateur de vitesse à contrôle de distance (voir "Réglage de régulateur de vitesse"),
• les lampes au xénon (voir "Réglage des lampes au Xénon").

Régler si nécessaire :

• le régulateur de vitesse à contrôle de distance,
• les lampes au Xénon.

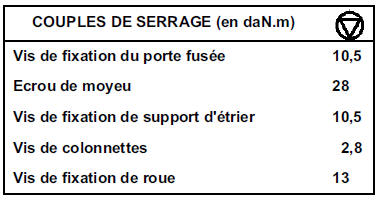

Serrer aux couples :

• les vis de fixation du porte fusée (10,5 daN.m),
• l'écrou de moyeu (28 daN.m),
• les vis de fixation de support d'étrier (10,5 daN.m),
• les vis de colonnettes (2,8 daN.m),
• les vis de fixation de roue (13 daN.m).
