Renault Espace revue technique automobile: Plaquettes de frein avant

OUTILLAGE SPECIALISE INDISPENSABLE

Fre. 1190-01 Repousse-piston d'étrier de frein

Lors du remplacement des plaquettes de frein ou d'un

Lors du remplacement des plaquettes de frein ou d'un disque, remplacer impérativement les plaquettes et le disque du côté opposé.

DEPOSE

Mettre le véhicule sur un pont élévateur à deux

Mettre le véhicule sur un pont élévateur à deux colonnes.

Déposer :

  • les roues avant,
  • le ressort de la face avant de l'étrier,

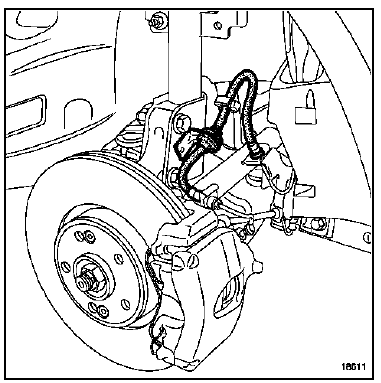

  • le flexible de frein de l'amortisseur,
  • les deux bouchons situés au bout des colonnettes,
  • les deux vis des colonnettes.

Suspendre l'étrier.

Déposer les plaquettes de frein.

REPOSE

Vérifier l'état des éléments de freinage ; remplacer les

Vérifier l'état des éléments de freinage ; remplacer les pièces défectueuses.

ATTENTION :

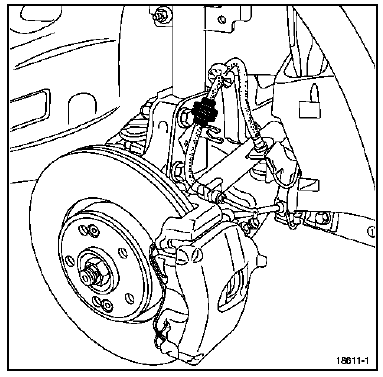

Bien fixer le flexible de frein et le câblage du capteur de vitesse de roue, s'ils ont été dégrafés.

Repousser le piston à l'aide de l'outil (Fre. 1190-01) jusqu'à ce qu'il soit au fond de son logement.

Mettre en place les plaquettes neuves en commençant par l'intérieur.

Reposer :

  • la vis de colonnette du bas,
  • la vis de colonnette du haut,
  • le ressort de la face avant de l'étrier ; en commençant par le bas.

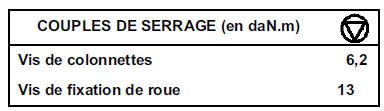

Serrer aux couples :

  • les vis de colonnettes (6,2 daN.m),
  • les vis de fixation de roue (13 daN.m).
IMPORTANT :

Appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein.

    Elements porteurs avant

    Etrier de frein avant
