Renault Espace revue technique automobile: Plaquettes de frein arrière

OUTILLAGE SPECIALISE INDISPENSABLE

Fre. 1190-01 Repousse-piston d'étrier de frein

Les disques de frein ne sont pas rectifiables.

Lors du remplacement de plaquettes ou de disque, remplacer impérativement les plaquettes ou le disque du coté opposé.

DEPOSE

Mettre en place le véhicule sur un pont à deux colonnes.

Effectuer une commande de desserrage du frein de parking automatique (carte RENAULT en butée, tirer sur la palette et appuyer sur le bouton).

Déposer les roues arrière.

IMPORTANT :

Afin d'éviter une projection du ressort, maintenir impérativement le ressort à l'aide d'une pince pendant la dépose.

Déposer le ressort de maintien à l'aide d'un tournevis plat et large.

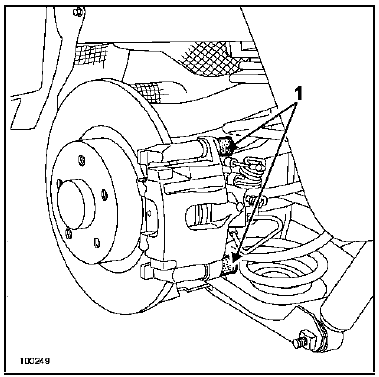

Déposer les vis (1) de colonnette.

Retirer l'étrier.

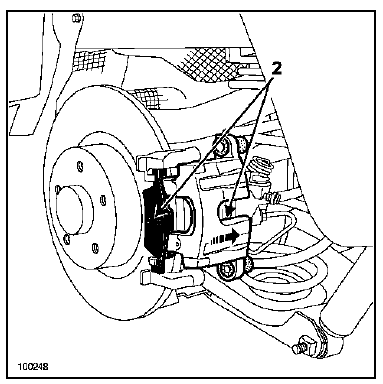

Déposer les plaquettes (2).

Vérifier l'état des éléments de freinage (remplacer les pièces défectueuses).

Nettoyer le support d'étrier et l'étrier.

REPOSE

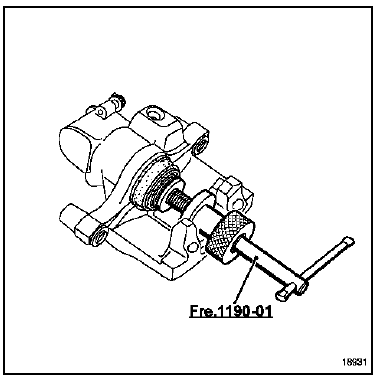

Repousser le piston d'étrier à l'aide de l'outil Fre. 1190-01.

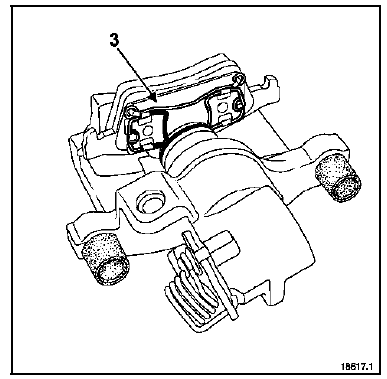

La plaquette intérieure est munie d'un ressort de maintien (3). Engager impérativement le ressort sur le piston de l'étrier.

Procéder dans le sens inverse de la dépose.

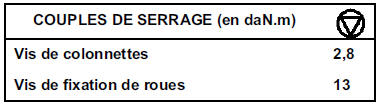

Serrer aux couples :

• les vis de colonnettes (2,8 daN.m),
• les vis de fixation de roues (13 daN.m).

Vérifier le niveau de liquide de frein.

IMPORTANT :

Appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein.
