Renault Espace revue technique automobile: Plancher arrière

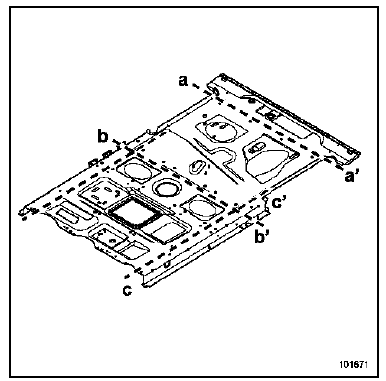

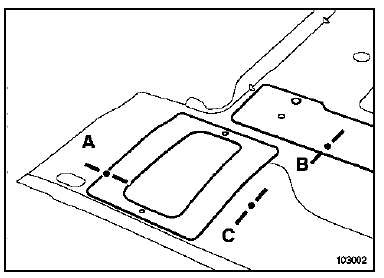

Cette pièce peut être remplacée de trois façons :
- Partielle selon coupe (a, a')
- Partielle selon coupe (b, b')
- Partielle selon coupe (c, c')
Important
Les positions de coupes données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts.
Dans les cas où les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des bouchons.
Composition de la piece de rechange
Pièce assemblée avec :
Support de bas de marche
Elément de liaison d'attache amortisseur arrière
Fermeture de traverse arrière sous siège arrière
Elément de liaison de longeron avant partie centrale
Support
Renfort
Rivet
Pour réaliser cette opération, il sera nécessaire de commander les rivets de positionnement dont la référence se trouve sur la planche correspondant à la pièce, dans le catalogue de pièces de rechange du véhicule.
Pieces concernees (épaisseur en mm) :
- Plancher arrière - 0,7
- Elément de liaison d'attache amortisseur arrière - 1,5
- Fermeture de traverse arrière sous siège arrière - 2
- Attache d'amortisseur arrière - 4
- Traverse de fixation de siège extrême arrière - 3
- Traverse d'amortisseur arrière - 1,5
- Traverse arrière sous siège arrière - 1,2
- Longeron arrière - 1,5
- Elément de liaison de longeron avant partie centrale - 1,2

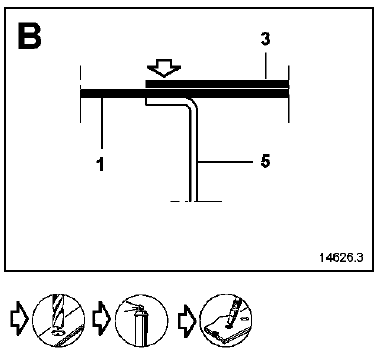

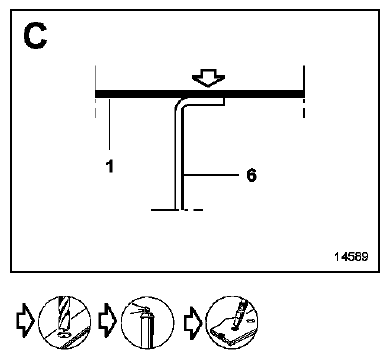

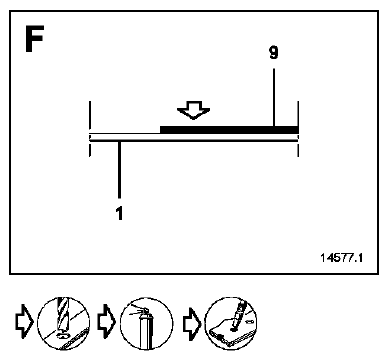

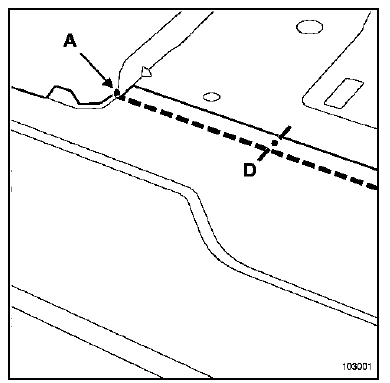

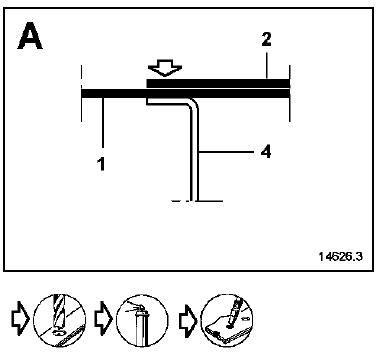

Détail de la coupe (a, a')
Sur véhicule
Sur pièce de rechange
En a

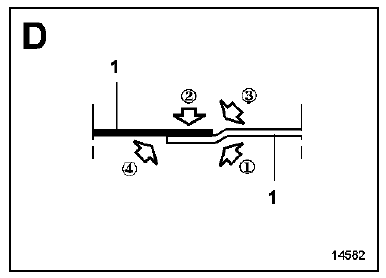

Effectuer un soyage sur véhicule.

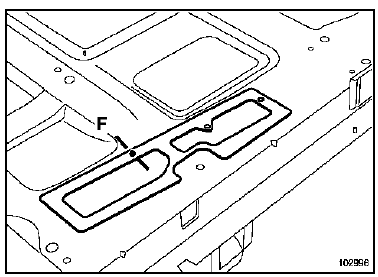

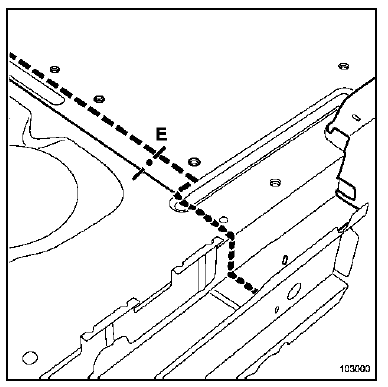

Détail de la coupe (b, b')

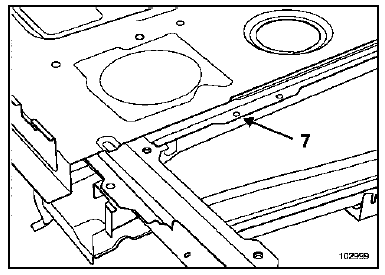

La coupe doit être faite par dessus la traverse arrière sous siège arrière (pièce 7). Elle servira d'appui pour effectuer le soyage sur le véhicule.
Sur pièce véhicule
Sur pièce de rechange
Sur véhicule et pièce de
rechange

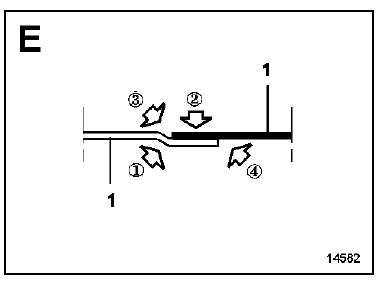

Effectuer un
soyage sur véhicule.

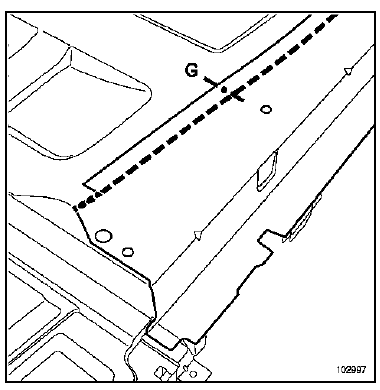

Détail de la coupe (c, c')

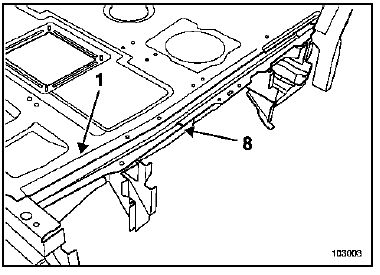

La coupe doit être faite par dessus le longeron arrière (pièce 8) ; il servira d'appui pour effectuer le soyage sur le véhicule.
Sur pièce véhicule
Sur pièce de rechange
Sur véhicule et pièce de
rechange

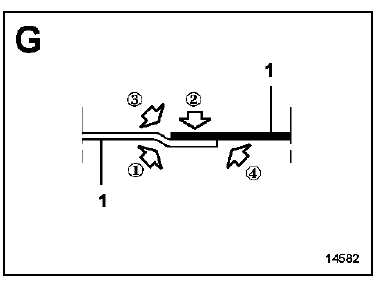

Effectuer un soyage sur véhicule

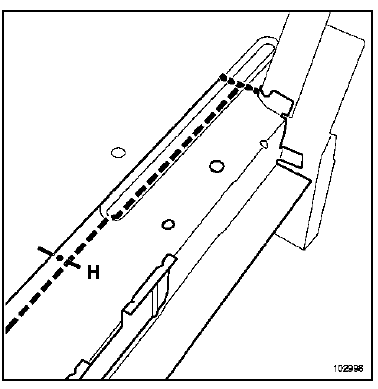

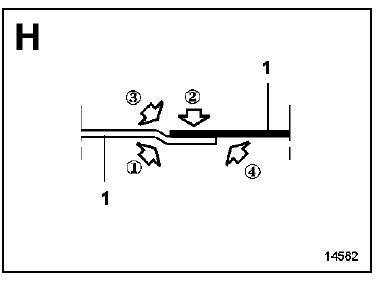

Détail de la coupe (c, c') en partie arrière
Sur véhicule
Sur pièce de rechange
Sur véhicule et pièce de
rechange
Effectuer un soyage sur véhicule
