Renault Espace revue technique automobile: Plancher arrière

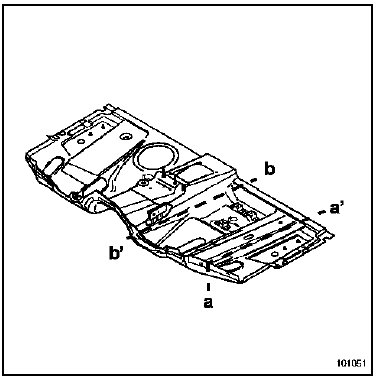

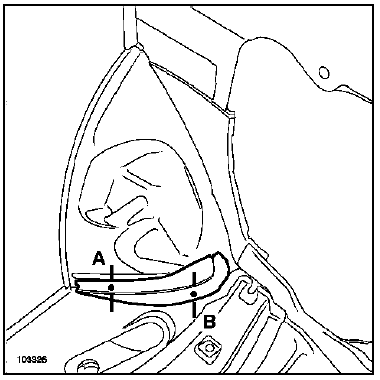

Cette pièce peut être remplacée de trois façons :

1. Partielle suivant coupe (a, a')

2. Partielle suivant coupe (b, b')

3. Complète

IMPORTANT

Les positions de coupes données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts.

Nota :

Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :

Renfort supérieur de longeron avant partie centrale

Allonge de plancher

Renfort de passage de roue

Renfort avant de plancher

Renfort arrière de tunnel

Support de fixation de climatisation

Support béquille

Goujons soudés

Rivet

PIECES CONCERNEES (épaisseur en mm) :

1. Plancher central 0,8

2. Allonge de plancher centrale - 1,8

3. Elément de liaison latéral de plancher central - 1,2

4. Passage de roue partie arrière - 1

5. Fermeture de traverse avant de plancher central - 1

6. Renfort arrière de longeron avant gauche - 2,5

7. Longeron avant partie centrale - 2,5

8. Longeron avant partie arrière - 2,5

9. Renfort de Boîtier de fixation arrière de berceau avant - 1,5

10. Boîtier de fixation arrière de berceau avant - 1,5

11. Renfort supérieur de longeron avant partie centrale - 2,5

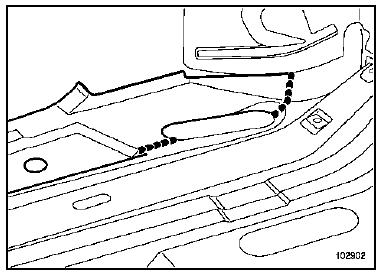

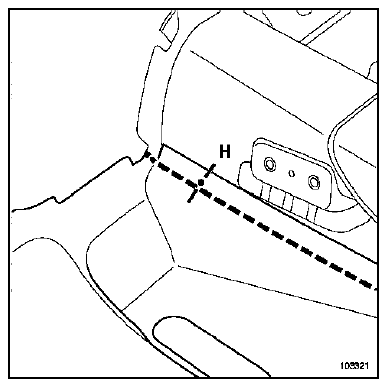

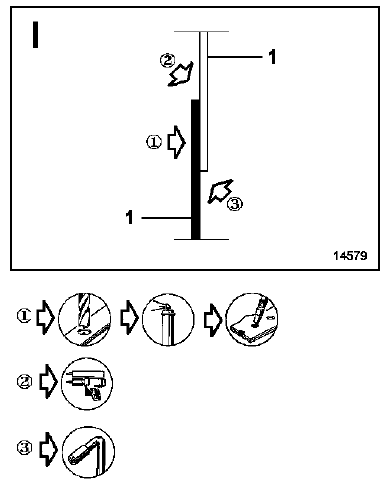

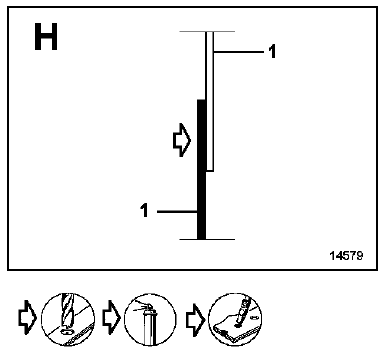

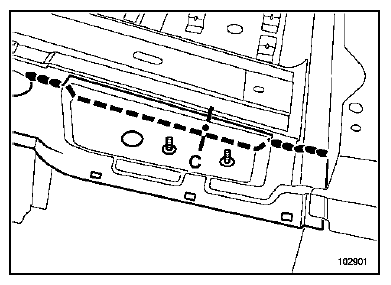

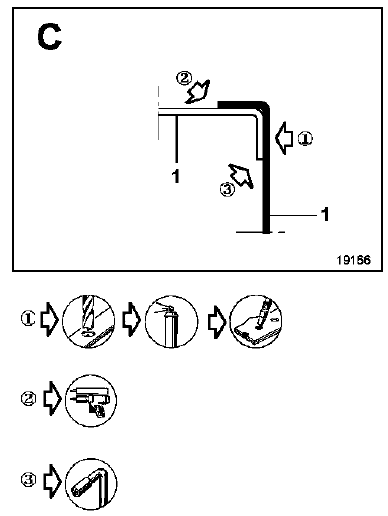

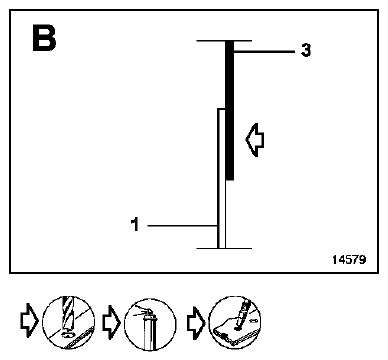

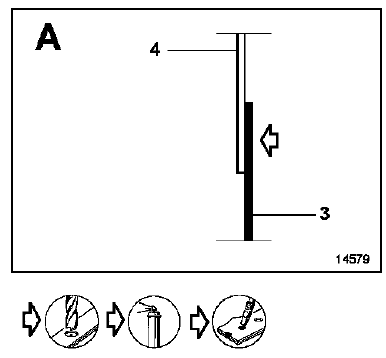

Détail de la coupe (a, a')

sur véhicule

sur pièce de rechange

sur véhicule et pièce de rechange

sur véhicule et pièce de rechange

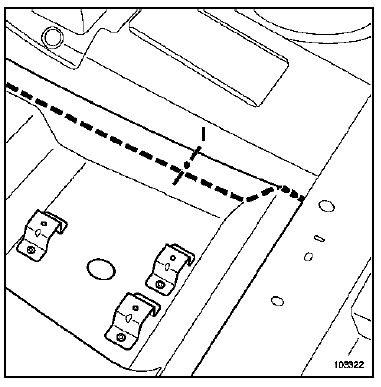

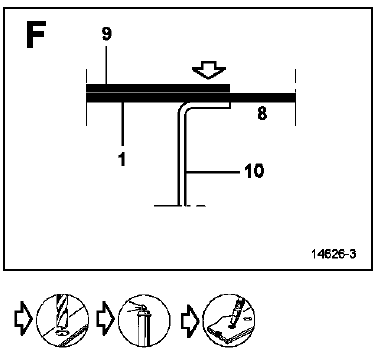

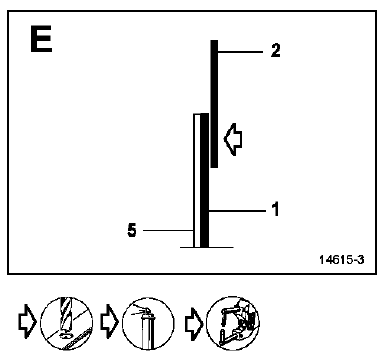

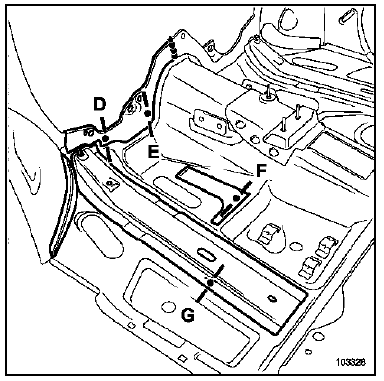

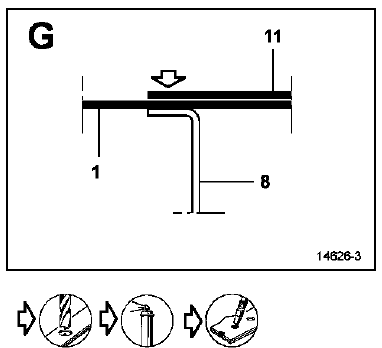

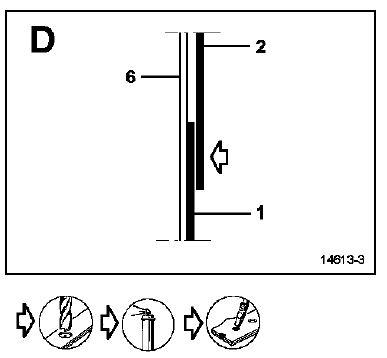

Détail de la coupe (b, b')

Nota :

Déposer la platine support de pédalier pour effectuer cette opération.

sur véhicule

sur pièce de rechange

sur véhicule et pièce de rechange

sur véhicule

sur pièce de rechange

sur véhicule et pièce de rechange
