Renault Espace revue technique automobile: Pare-brise

DEPOSE

NOTA : lors d'un remplacement, le pare-brise sera livré assemblé avec le joint d'étanchéité supérieur.

Ce joint peut être commandé à l'unité.

Déposer :

• les garnitures de montant de pare-brise (voir chapitre 71A-A),
• le rétroviseur intérieur (voir chapitre 57A-G),
• les pare-soleil (voir chapitre 57A-F),
• les bras d'essuie-vitre à l'aide de l'outil Elé. 1552.

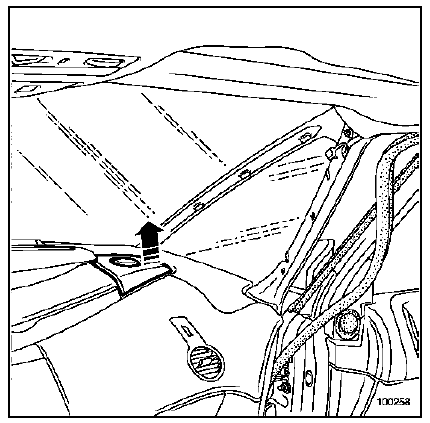

Déposer le support de grille haut-parleur.

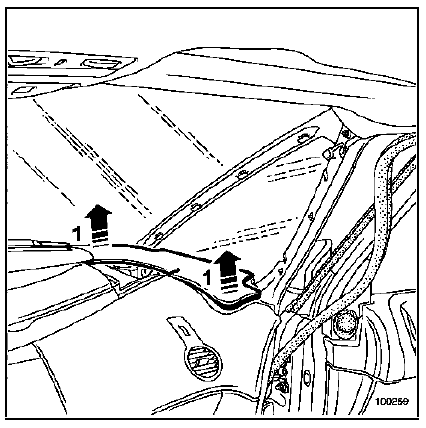

Déclipper l'habillage latéral (1).

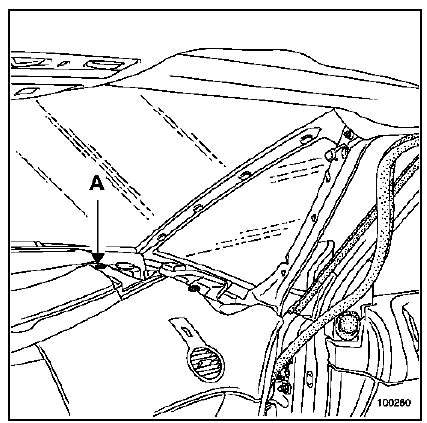

Déposer le rivet plastique (A).

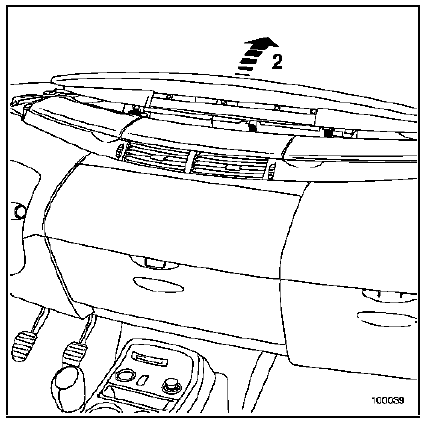

Déclipper la partie centrale de la planche de bord (2).

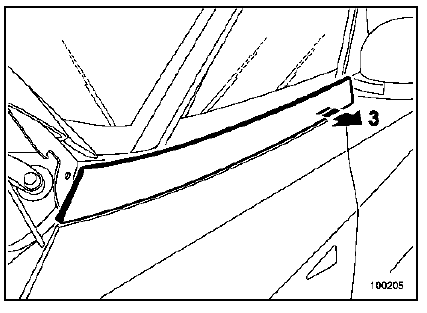

Déclipper l'enjoliveur en partie arrière (3).

Positionner l'enjoliveur perpendiculairement au véhicule.

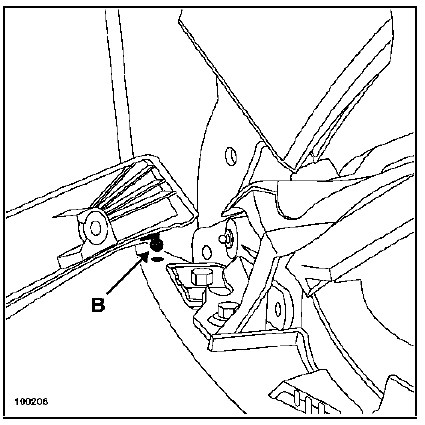

Dégager le pion d'indexage (B).

Déposer l'enjoliveur.

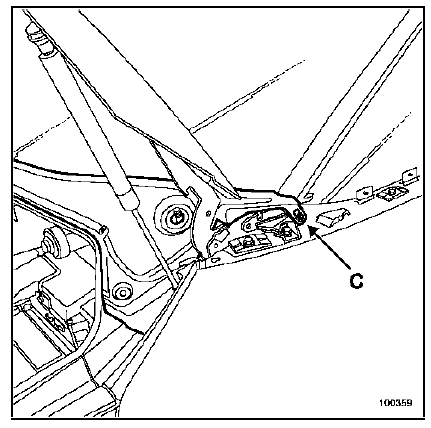

Déposer le rivet plastique (C).

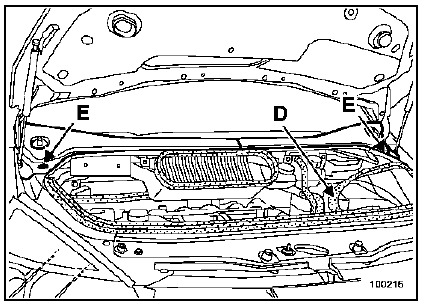

Dégager partiellement le joint d'étanchéité (D).

Déposer les deux fixations (E).

Dégager les demi-grilles de la boîte à eau.

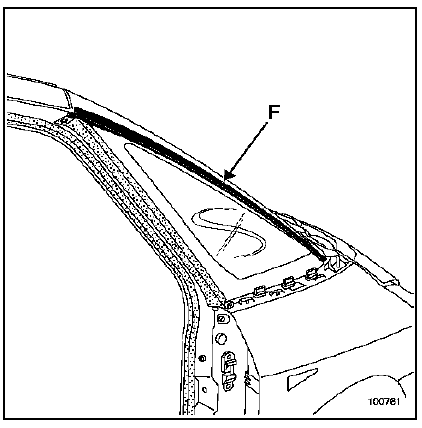

Décoller les joints d'encadrement de baie de parebrise (F).

Protéger les vitres de déflecteurs, le bord du pavillon et la garniture intérieure de pavillon.

Découper le cordon de colle.

NOTA :

Remplacer les joints d'encadrement de baie de parebrise après chaque démontage.

REPOSE

Avant toute préparation, faire un montage à blanc du pare-brise afin de déterminer son centrage sur la baie (à l'aide de ruban de masquage).

1. Respecter le jeu "pare brise - pavillon" + - 2 mm,
2. Répartir les jeux latéraux "pare-brise - déflecteur".

Pour la préparation et le collage, se reporter à la Note Technique 560A.

IMPORTANT :

Il est impératif d'utiliser de la colle à "Haut Module" pour le collage des vitres (monopac + 2 référence : 77 11 218 570 et cartouche additionnelle référence : 77 11 218 571).

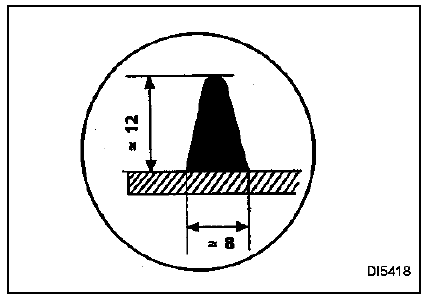

Respecter la taille du cordon de colle.

Remplacer les mousses acoustiques (si besoin).

Coller le pare-brise ;cette intervention nécessite deux opérateurs.

NOTA :

En cas de dépose pour une opération de carrosserie, il sera nécessaire de remplacer le joint d'étanchéité supérieur (adhésif) et les cales inférieures.

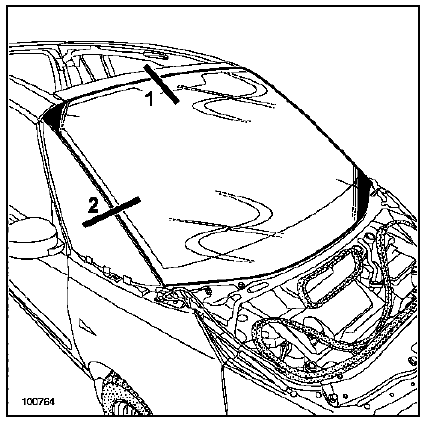

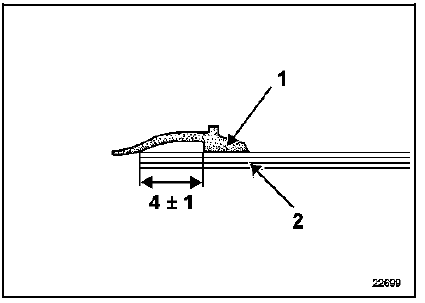

1. Joint supérieur
2. Pare-brise

Nettoyer à l'heptane la zone de collage du joint.

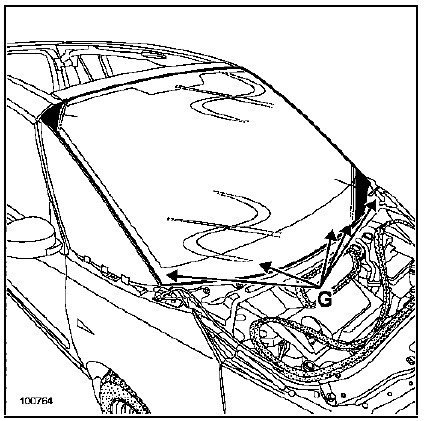

Poser les cales bombées en partie inférieure (G).

Particularités de la pose des joints d'encadrement de baie

Nettoyer à l'heptane la zone de collage des joints.

Coller les joints.

IMPORTANT :

Avant la repose de la grille de boîte à eau, nettoyer le pare-brise et la grille de boîte à eau.

NOTA :

Pour différencier les deux bras d'essuie-vitre, celui côté droit est plus coudé.

Positionner :

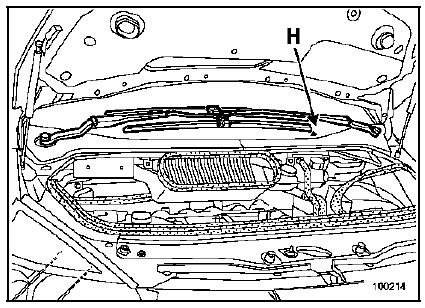

• le bras inférieur (droit) suivant le repère (H) du parebrise,
• le bras supérieur (gauche) parallèle au bras inférieur.

Serrer les écrous.

Reposer les deux cache écrous.
