Renault Espace revue technique automobile: Pédale de débrayage

Direction à gauche

Boite  PK6

OUTILLAGE SPECIALISE INDISPENSABLE

Car. 1673 Dégagement écrou à filetage inversé sur poutre

DEPOSE

DEPOSE

NOTA :

Les pédales de débrayage et de frein sont fixées sur la même platine.

La dépose nécessite le dégagement de 10 cm de la poutre de renfort.

II n'est pas nécessaire de désaccoupler le cardan au niveau du boîtier de direction.

Débrancher la batterie.

Dans le compartiment habitacle

Dépose de la console centrale (voir chapitre 57A "Console centrale").

Déposer la planche de bord (voir chapitre 57B "Planche de bord").

Déposer les portes avant (voir chapitre 47A "Ouvrants latéraux").

Retirer de chaque côté les trois vis (1) de fixation de la

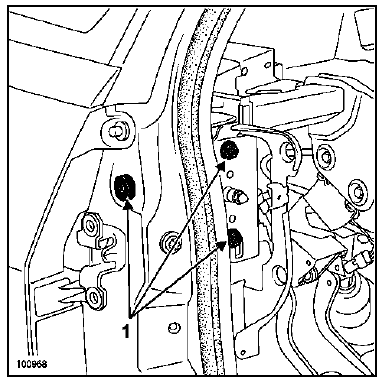

Retirer de chaque côté les trois vis (1) de fixation de la poutre de renfort.

Dégager l'écrou avec filetage inversé côté gauche à l'aide de l'outil Car. 1673 (voir chapitre 02B "Innovations").

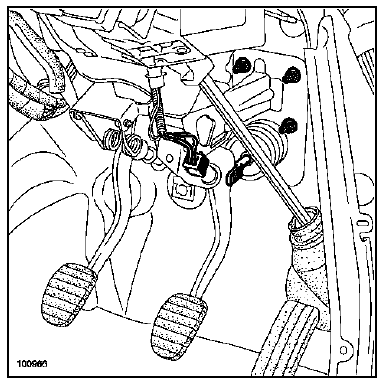

Dégager la rotule de l'émetteur d'embrayage sur la pédale.

Dégager l'axe de chape de pédale de frein de la tige de poussée du servofrein.

Déposer :

Déposer :

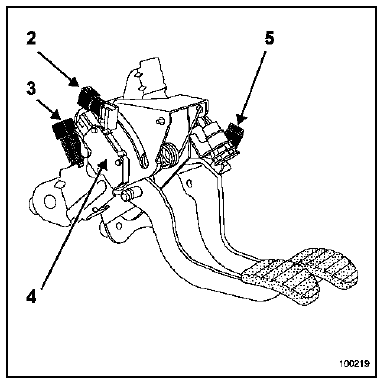

  • le contacteur de couleur grise (2) de début de course en effectuant un quart de tour,
  • la connectique du capteur (2),
  • le contacteur de couleur bleue (3) de fin de course en effectuant un quart de tour,
  • la connectique du capteur (3),
  • le potentiomètre de course de débrayage (4) en déverrouillant la molette,
  • le contacteur des feux de stop (5), en effectuant un quart de tour,
  • la connectique du capteur (5).

Retirer les cinq écrous de fixations de la platine puis

Retirer les cinq écrous de fixations de la platine puis déposer le pédalier.

REPOSE

Procéder dans le sens inverse de la dépose.

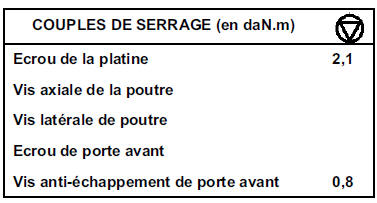

Serrer les écrous au couple de 2,1 daN.m.

NOTA :

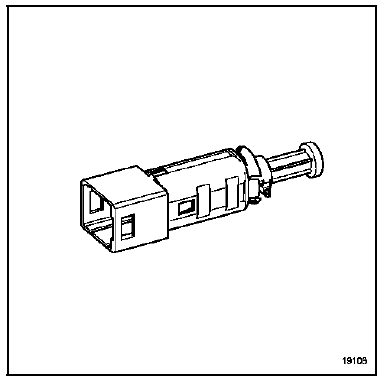

Les capteurs de la pédale de débrayage possèdent un réglage automatique qui se règle en fonction de la position de la pédale.

Avant de remonter ceux-ci, il est nécessaire de les positionner au minimum en tirant sur le piston.

Positionner les capteurs dans leur logement et

Positionner les capteurs dans leur logement et effectuer un quart de tour dans le sens horaire.

Rebrancher les connecteurs des contacteurs des pédales de débrayage et de frein.

ATTENTION :

Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).

REMPLACEMENT DES BAGUES ET DU RESSORT

NOTA :

Le remplacement de ces éléments s'effectue pédalier en place.

Débrancher la batterie.

Déposer :

Déposer :

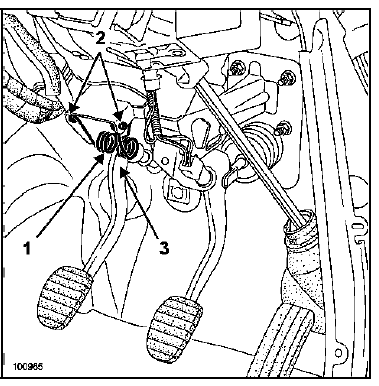

  • le ressort (1),
  • les deux bagues plastiques latérales (2),
  • la bague plastique inférieure (3).

REPOSE

Procéder dans le sens inverse de la dépose.

Vérifier le bon fonctionnement du système.

ATTENTION :

Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
