MATERIEL INDISPENSABLE

Vérin d'organes

Le véhicule du type "Espace" est équipé d'un

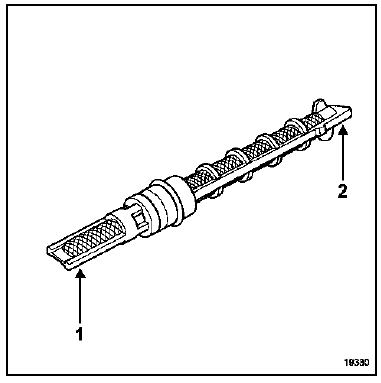

Le véhicule du type "Espace" est équipé d'un détendeur dit à orifice calibré.

  1. Côté évaporateur
  2. Côté condenseur

DÉPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Vidanger le circuit de fluide réfrigérant à l'aide d'une station de charge.

Débrancher la batterie.

Déposer :

Déposer :

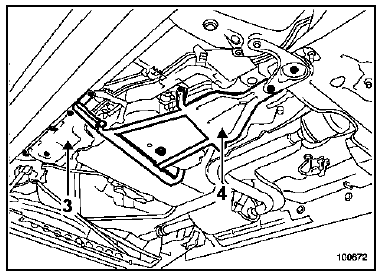

  • le cache plastique latéral (3) pour les véhicules non équipés de chauffage additionnel,
  • la protection (4) du capot climatiseur.

Dégager :

  • le câble de frein de parking sur le capot climatiseur,
  • les tuyaux d'alimentation du capotclimatiseur.

Placer un vérin d'organes sous le capot climatiseur.

Déposer toutes les vis de fixation du capot climatiseur.

Extraire le capot climatiseur.

Déposer :

Déposer :

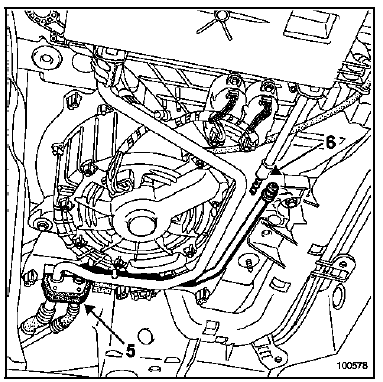

  • la patte de maintien (5) qui soutient l'ensemble,
  • le collier de maintien des tuyaux situé en (6).

Déboîter les tuyaux.

Extraire l'orifice calibré à l'aide d'une pince à bec long courbé.

REPOSE

Procéder dans le sens inverse de la dépose.

Effectuer le remplissage du circuit de fluide réfrigérant à l'aide d'une station de charge.

NOTA :

Ne pas oublier avant la repose du capot climatiseur de réaliser un test de fuite, moteur tournant avec la climatisation et le pulseur en marche maximum, et vérifier avec un détecteur de fuite dans les 5 minutes qui suivent la charge.

ATTENTION :

Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
