Renault Espace revue technique automobile: Module de puissance

Materiel indispensable

Vérin d'organes

Particularité : l'hélice de ventilation est mise en mouvement par deux moteurs. Ceux-ci sont gérés séparément. Chacun possède son propre module de puissance.

Depose

Depose

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

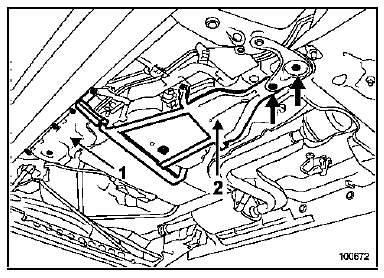

Déposer :

Déposer :

  • Le cache plastique latéral pour les véhicules non équipés de chauffage additionnel (1),
  • La protection du capot climatiseur (2).

Dégager les tuyaux d'alimentation du capot climatiseur.

Placer un vérin d'organes sous le capot climatiseur.

Déposer toutes les vis de fixation du capot climatiseur et extraire celui-ci.

Le module de puissance pilote la vitesse du motoventilateur selon les besoins déterminés par la régulation.

Déposer :

Déposer :

  • Le connecteur du module de puissance concerné,
  • Les vis du module de puissance concerné,
  • Le module de puissance concerné.

Repose

Procéder dans le sens inverse de la dépose.

Attention :

Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
