Renault Espace revue technique automobile: Mécanisme d'essuie-vitre avant

OUTILLAGE SPECIALISE INDISPENSABLE

Elé. 1294-01 Outil de dépose des bras d'essuie-vitre

DEPOSE DE L'ENSEMBLE DU MECANISME AVEC LE MOTEUR

Le mécanisme est identique pour les véhicules direction à gauche et direction à droite.

DEPOSE DU MECANISME

Débrancher :

• la batterie,
• le moteur d'essuie-vitre.

Dégager le faisceau électrique.

Déposer :

• les bras d'essuie-vitre à l'aide de l'outil Elé. 1294-01,

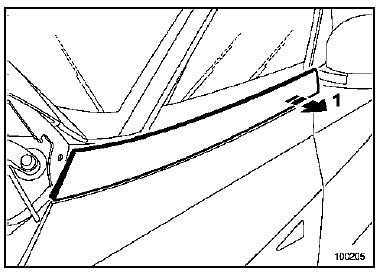

• les enjoliveurs supérieurs des ailes avant (1).

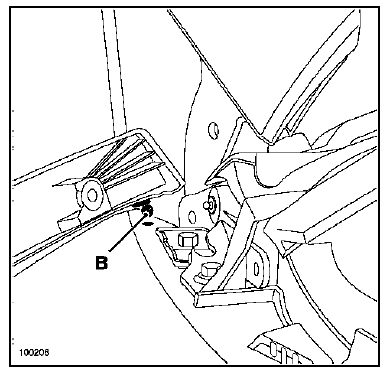

ATTENTION : ne pas casser la fixation (B).

Déposer :

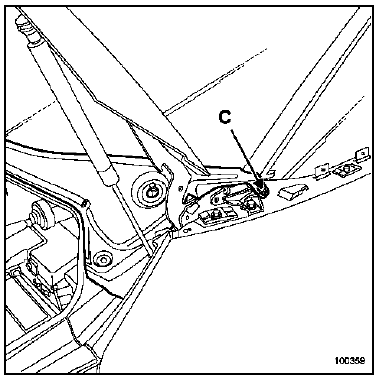

• la fixation (C),

• partiellement le joint (D),

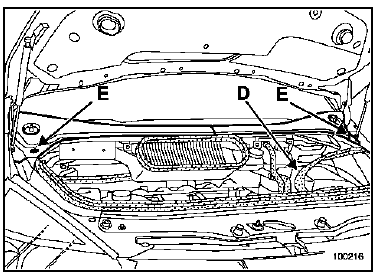

• les demi-grilles de la boîte à eau, côté gauche puis côté droit en retirant les fixations (E) (quart de tour),

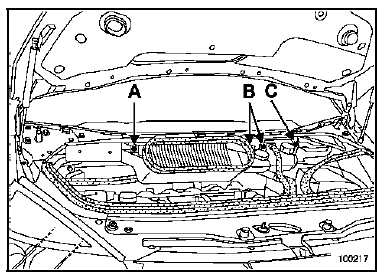

• les vis de fixation (A), (B) et (C) afin de déposer le boîtier d'entrée d'air et de dégager les réservoirs (liquide de frein et de liquide de refroidissement),

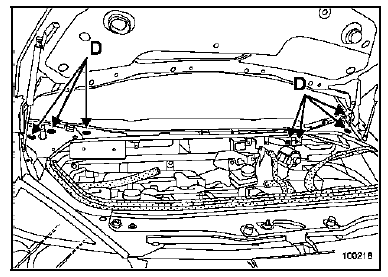

• les vis (D) fixant le mécanisme de l'essuie-vitre.

Incliner le mécanisme pour le sortir de son logement.

ATTENTION : pour les véhicules équipés de pare-brise dégivrant, ne pas détériorer les fils d'alimentation.

REPOSE

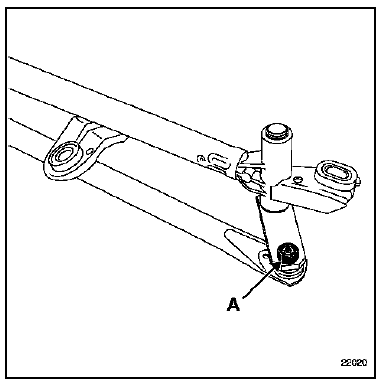

ATTENTION : il est interdit de modifier le réglage du mécanisme, la rotule (A) est réglée en usine.

Incliner le mécanisme pour le mettre en place.

Mettre toutes les vis du mécanisme en place.

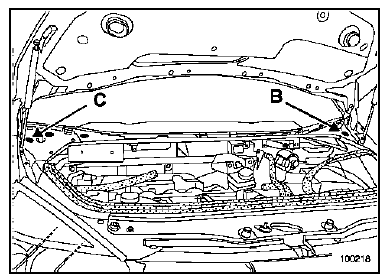

Serrer les vis (B et C) au couple de 0,8 daN.m puis les cinq autres au même couple (vis B en premier).

Nettoyer la partie inférieure du pare-brise.

Reposer :

• les demi-grilles de la boîte à eau (consulter le chapitre "Carrosserie"),
• le boîtier d'entrée d'air et les réservoirs (liquide de frein et liquide de refroidissement).

Rebrancher :

• les connecteurs (moteur d'essuie-vitre et de liquide de frein),
• la batterie.

ATTENTION : il est très important, avant de remonter les bras d'essuie-vitre, de s'assurer de nouveau que le moteur d'essuie-vitre soit toujours positionné à l'arrêt fixe et de nettoyer les cannelures des axes des portes-raclettes.

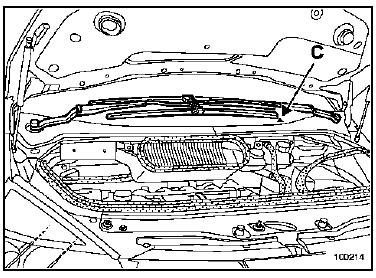

Positionner le bras inférieur (droit) suivant le repère (C) du pare-brise et serrer l'écrou au couple de 2 daN.m.

NOTA : pour différencier les deux bras d'essuie-vitre, celui de droite est plus coudé.

Positionner :

• le bras supérieur (gauche) parallèle au bras inférieur et serrer l'écrou au couple,
• les cache-écrous.

ATTENTION : brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 80 A "Batterie").
