Renault Espace revue technique automobile: Lunette ouvrante

Outillage specialise indispensable

Elé. 1552 Outil de dépose des bras d'essuie-vitre

Depose du mecanisme

Le mécanisme d'essuyage est fixé sur la lunette arrière ouvrante.

Déposer le capuchon.

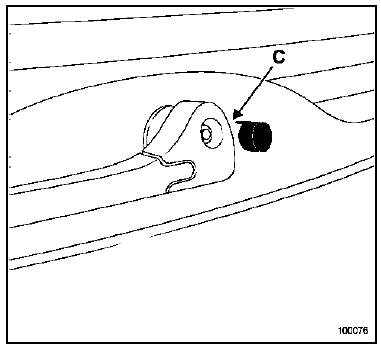

Passer le doigt derrière le bras d'essuie-vitre afin d'appuyer sur l'ergot (c).

Déposer le bras d'essuie-vitre avec l'outil elé. 1552.

Déposer :

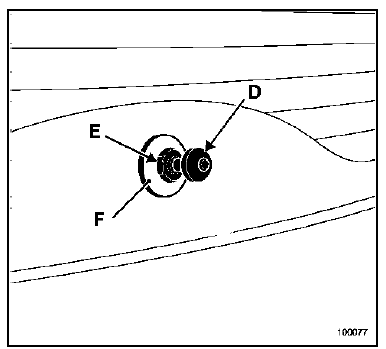

• le cache-écrou (D),
• L'écrou (e),
• L'enjoliveur (f),

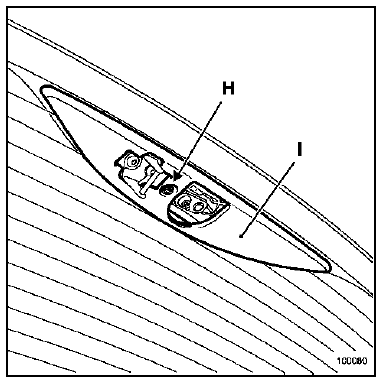

• Le clip (h) afin de déposer la garniture (i).

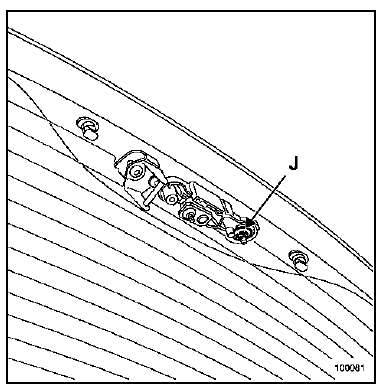

Dévisser l'écrou (j).

Repose

Nettoyer les cannelures de l'axe du porte-raclette.

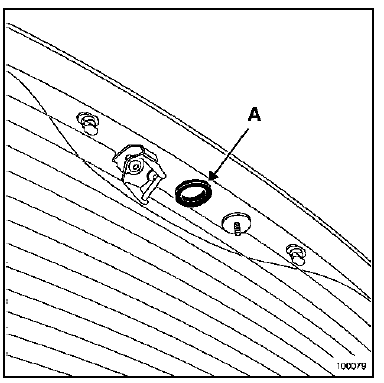

Attention : remplacer impérativement le joint (a).

Positionner le mécanisme sans serrer les vis de fixation.

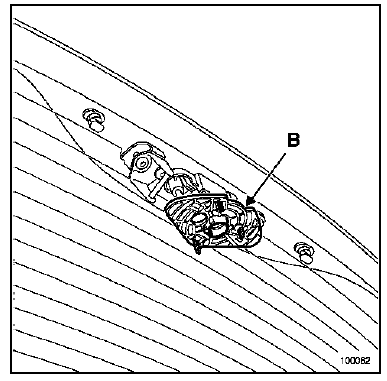

Utiliser le gabarit de montage elé. 1680 En le positionnant en (b).

Fermer délicatement la vitre du hayon, puis centrer le mécanisme afin de clipper l'outil sur le moteur.

Remettre :

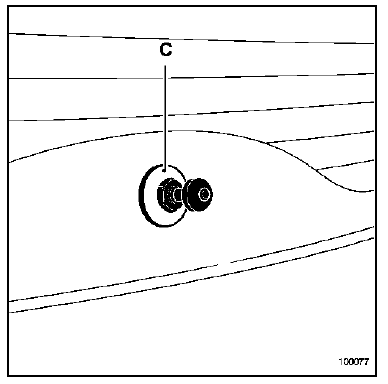

• L'enjoliveur (c) en positionnant son ergot,
• L'écrou et le serrer au couple de 0,6 dan.M,
• le cache-écrou.

Ouvrir la vitre du hayon.

Déposer le gabarit de montage (elé. 1680).

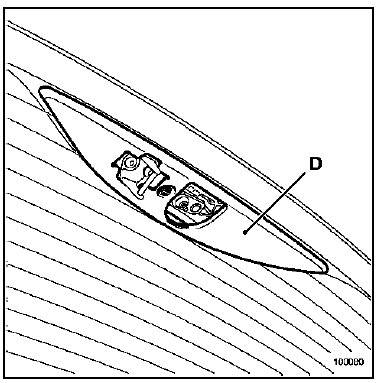

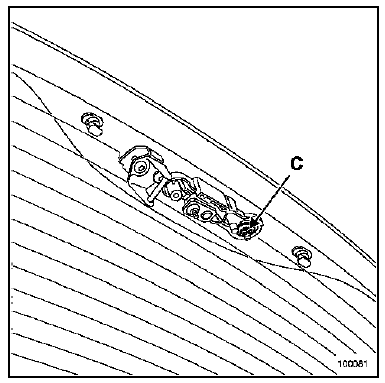

Serrer l'écrou (c) au couple de 0,8 dan.M et remettre la garniture (d).

Attention : il est important avant de remonter le balai d'essuie-vitre de s'assurer que le moteur soit positionné à l'arrêt fixe.

Positionner le balai d'essuie-vitre en position repos.

Remettre un écrou neuf et le serrer au couple de 1,2 dan.M.

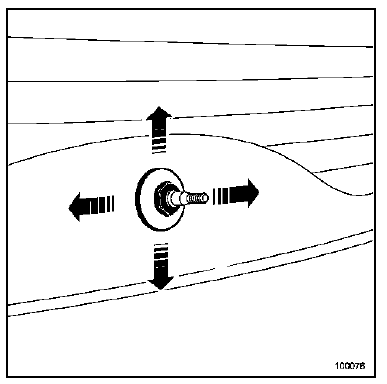

Remarque : en cas de remplacement de la lunette ouvrante, procéder au bon réglage du mécanisme :

• Si le mécanisme est placé trop bas, l'angle d'essuyage est réduit,
• Si le mécanisme est placé trop haut, l'angle d'essuyage augmente.
