Renault Espace revue technique automobile: Longeron arrière

Le remplacement de cette pièce peut s'effectuer suivant deux possibilités :

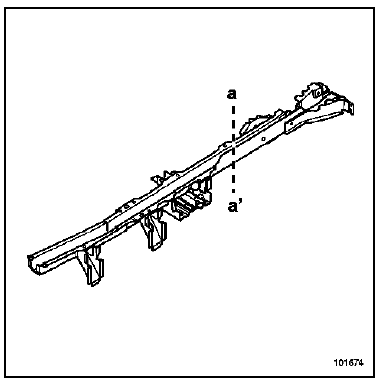

• Partielle selon coupe (a, a') : complémentaire au remplacement de la traverse inférieure extrême arrière,
• Complète : complémentaire au remplacement du bas de caisse avec fermeture.

Important

Les positions de coupes données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts.

Nota :

Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

Composition de la piece de rechange

Pièce assemblée avec :

Longeron arrière partie avant

Longeron arrière partie arrière

Renfort intérieur de longeron

Traverse latérale de plancher arrière

Boîtier avant de fixation de train arrière

Gousset de fixation de siège arrière

Appui de ressort arrière

Fermeture d'appui de ressort arrière

Attache d'amortisseur arrière

Support de traverse de fixation de siège extrême arrière.

Pieces concernees (épaisseur en mm) :

1. Longeron arrière partie avant - 3
2. Longeron arrière partie arrière - 1,5
3. Traverse centrale de plancher arrière - 1,5
4. Traverse avant de plancher arrière - 2
5. Attache d'amortisseur arrière - 4
6. Traverse de fixation de siège extrême arrière - 3
7. Traverse arrière sous siège arrière - 1,2

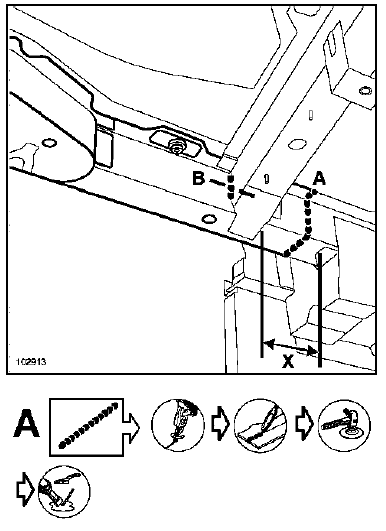

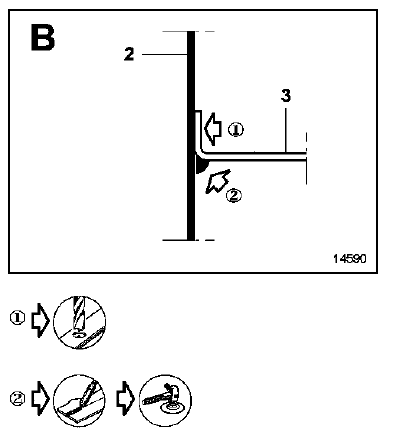

Détail de la coupe (a, a')

Important

La coupe s'effectue dans la zone x entre la traverse centrale de plancher arrière et le boîtier avant de fixation de berceau arrière.

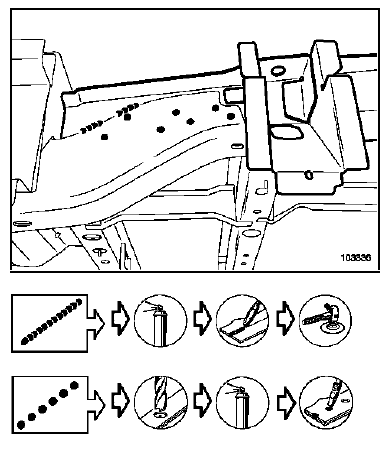

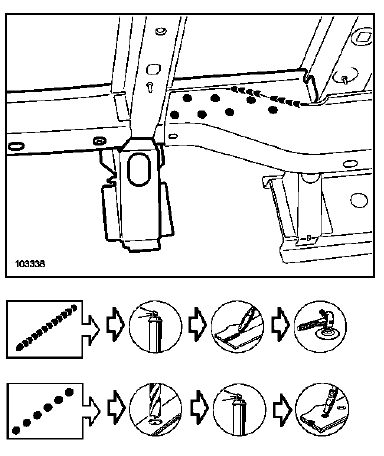

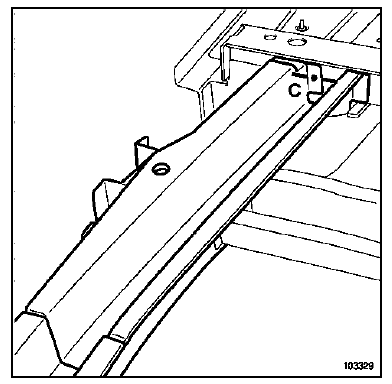

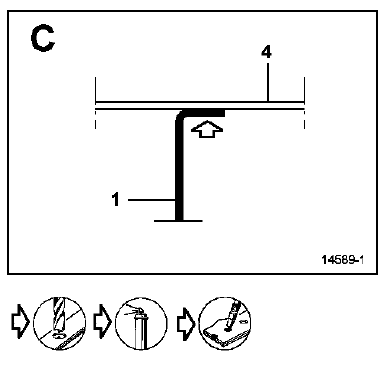

Remplacement complet
