Renault Espace revue technique automobile: Lampes au xénon

DEPOSE

ATTENTION :

Les lampes au Xénon fonctionnent sous une tension de 20 000 V à l'allumage puis de 85 V alternatif en fonctionnement. II est donc impératif de débrancher le bloc optique et d'attendre que les calculateurs (Ballast et module) soient froids avant le démontage.

II est interdit d'allumer la lampe si celle-ci n'est pas positionnée dans le bloc optique (dangereux pour les yeux).

Pour le remplacement d'une lampe au Xénon, il sera préférable de déposer le projecteur (selon motorisation).

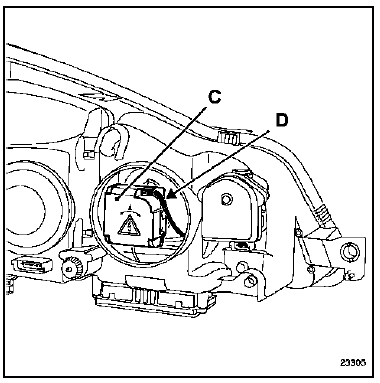

Déposer le boîtier haute tension (C) en le tournant

Déposer le boîtier haute tension (C) en le tournant d'un huitième de tour dans le sens inverse des aiguilles d'une montre.

NOTA :

Le connecteur (D) venant alimenter le boîtier haute tension se débranche automatiquement grâce à un système de sécurité. Ce dernier ne permet pas le branchement du boîtier haute tension si la lampe n'est pas présente.

Déposer :

  • le verrou de maintien de la lampe,
  • la lampe.

ATTENTION :

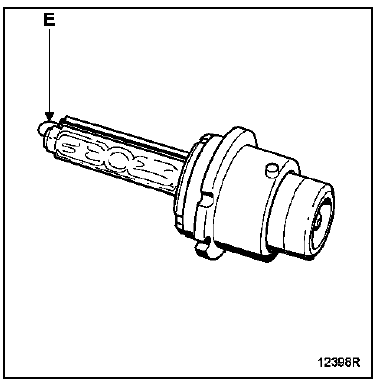

La lampe ne doit subir aucun choc car le conducteur externe (E) est très fragile et ne doit pas être déformé.

IMPORTANT :

Ne pas jeter les lampes usagées, (produit nocif) les remettre à un organisme chargé de la collecte.

REPOSE

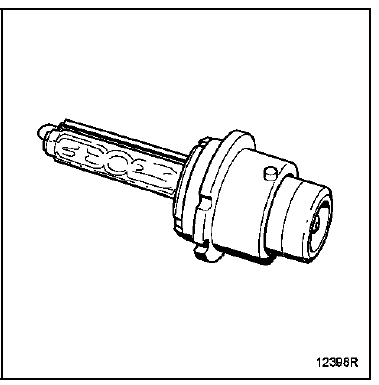

Prendre la lampe par son culot (ne pas toucher l'ampoule avec les doigts, sinon la nettoyer avec de l'alcool et un chiffon doux non pelucheux).

Positionner :

Positionner :

  • la lampe, l'ergot doit être en face de la gorge du projecteur,
  • le verrou de maintien de la lampe,
  • le boîtier à haute tension,
  • le connecteur d'alimentation.
IMPORTANT :

Après le remplacement d'une lampe au Xénon, il est nécessaire de procéder à l'initialisation du système et au réglage des projecteurs (voir chapitre 80C "Initialisation du système et réglage des projecteurs").
