Renault Espace revue technique automobile: Interface entre le conduit d'air et le boitier de climatisation

Renault Espace revue technique automobile / Climatisation / Chauffage / Conduit de distribution d'air avant / Interface entre le conduit d'air et le boitier de climatisation

Depose

Important :

Avant toute intervention sur le système d'airbag, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic (voir chapitre 8).

Mettre le véhicule sur un pont élévateur.

Débrancher la batterie.

Déposer :

  • Les sièges avant (voir chapitre 72a-a),
  • Tous les sièges arrière,
  • la console centrale (voir chapitre 57A),
  • La moquette arrière (voir chapitre 71a).

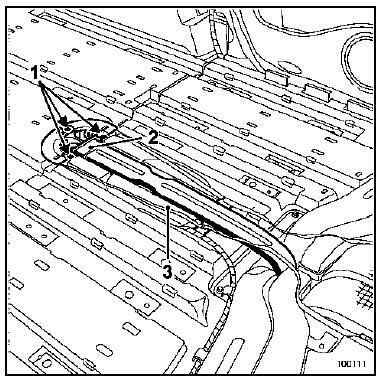

  • les trois vis (1).

Dégager :

  • l'ensemble (2) tout en faisant attention à ne pas détériorer l'antenne de démarrage (3) sur le conduit d'air,
  • L'antenne de démarrage (3) sur le conduit d'air.

Dégager le faisceau électrique (4).

Dégager le faisceau électrique (4).

Extraire les six conduits d'air plancher.

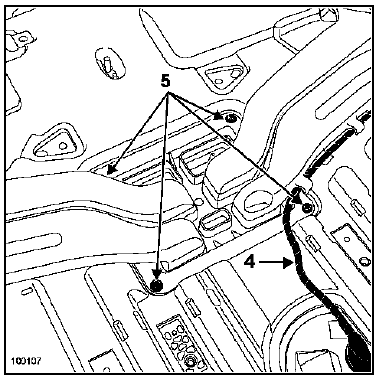

Déposer les quatre vis (5) de l'interface conduit appareil.

Repose

Positionner correctement l'antenne de démarrage.

Procéder dans le sens inverse de la dépose.

Important :

Remettre en service le calculateur d'airbag à l'aide des outils de diagnostic (voir chapitre 8).

Nota :

Positionner correctement l'antenne de démarrage (1) sur le conduit d'air.

Attention :
  • Pour la repose des sièges avant, se reporter au chapitre 72a-a.
  • Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
    Conduit de chauffage d'air milieu

    Conduit arriere de plancher
