Renault Espace revue technique automobile: Groupe électropompe du système antiblocage des roues

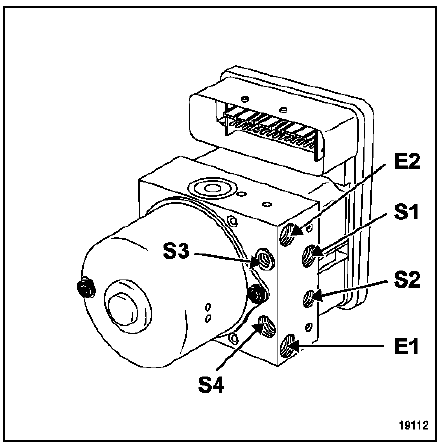

GROUPE HYDRAULIQUE

E1 Circuit primaire du maître cylindre

E2 Circuit secondaire du maître cylindre

S1 Sortie vers la roue avant gauche

S2 Sortie vers la roue avant droite

S3 Sortie vers la roue arrière droite

S4 Sortie vers la roue arrière gauche

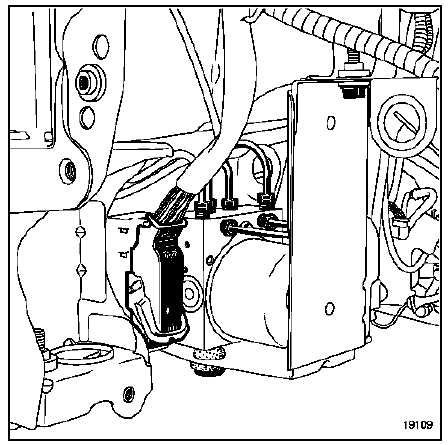

Le groupe hydraulique est placé à l'avant gauche, derrière le bouclier avant.

DEPOSE

• Mettre le véhicule sur un pont élévateur à deux colonnes.
• Débrancher la batterie.
• Déposer :

• les roues,
• le pare-boue gauche,

• Débrancher les connecteurs des feux antibrouillard avant.
• Déposer le bouclier (voir "Bouclier avant").

• Débrancher le connecteur du calculateur d'antiblocage des roues.
• Déposer :

• les tuyaux supérieurs du système d'antiblocage des roues,
• les tuyaux inférieurs du système d'antiblocage des roues,
• les agrafes de fixation des tuyaux sur le support,

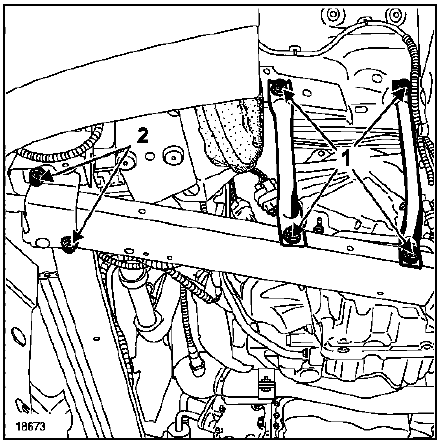

• les deux tirants gauches (1).

• Dévisser, sans les déposer, les deux vis avant (2) du longeron en aluminium.
• Déposer :

• les trois vis de fixation du support du groupe hydraulique,
• les trois vis de fixation du groupe hydraulique d'antiblocage des roues sur son support,
• le groupe hydraulique d'antiblocage des roues.

REPOSE

• Procéder dans le sens inverse de la dépose.

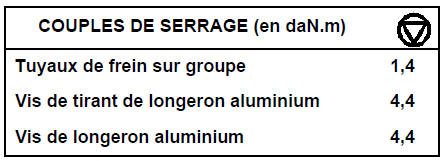

• Serrer les éléments au couple :

• les tuyaux de frein sur groupe (1,4 daN.m),
• les vis de tirant de longeron aluminium (4,4 daN.m),
• les vis de longeron aluminium (4,4 daN.m).

• Purger le système de freinage (chapitre "Antiblocage des roues, Purge du circuit de freinage", page 38C 14).
