Renault Espace revue technique automobile: Garniture de porte arrière

INFORMATION : dans le cas d'un remplacement de porte ou d'une intervention de carrosserie, se reporter au chapitre 47A.

IMPORTANT : avant de commencer la dépose de la porte, il est impératif de verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (pour consignes : voir chapitre 88-C).

ATTENTION : il est nécessaire de prévoir une collection d'agrafes.

DEPOSE

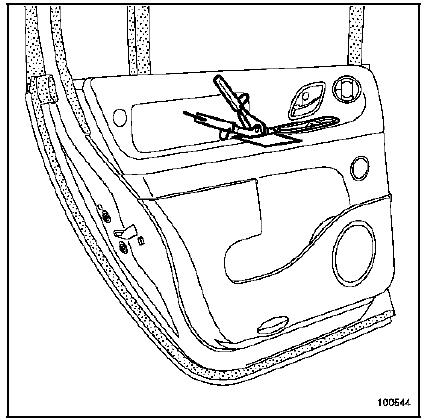

Protéger la garniture (par exemple, avec un couteau à mastic), et à l'aide de la pince à dégrafer, déclipper la platine de lève-vitre (en partie arrière) puis débrancher ses connecteurs.

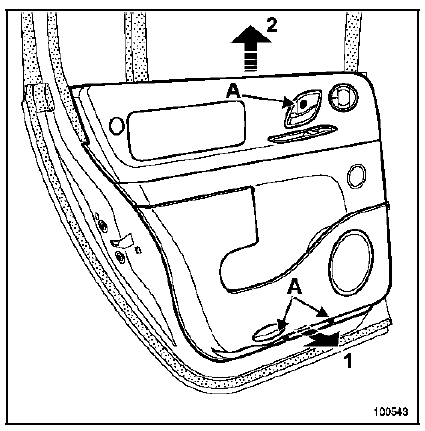

Déposer les vis (A).

A l'aide d'une pince à dégrafer, déposer le panneau de garniture (1) (huit agrafes).

Dégager la garniture (2).

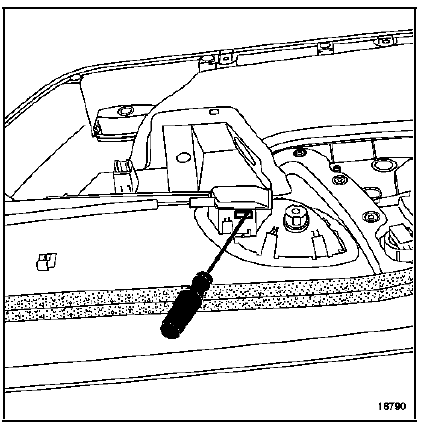

A l'aide d'un tournevis plat, déclipper le cache de fixation du câble de commande d'ouverture intérieure.

Débrancher les différents connecteurs.

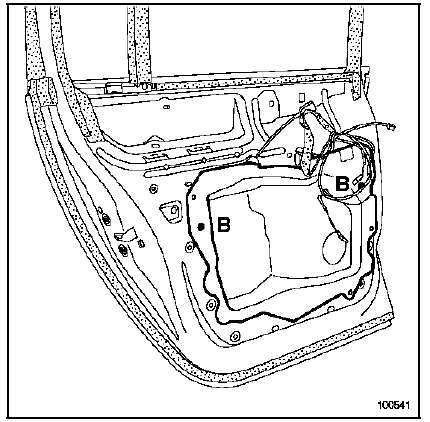

Déposer les deux guides (B) du panneau d'étanchéité de la porte.

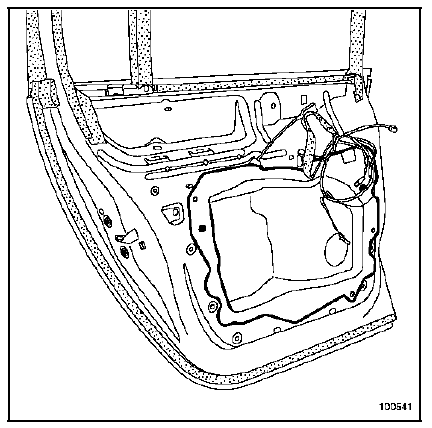

A l'aide d'un outil tranchant, découper soigneusement le cordon de colle le plus près possible de la porte.

Dans la mesure du possible, il est préférable de récupérer le panneau d'étanchéité avec la colle d'origine, pour cela, il est conseillé de protéger soigneusement les deux faces du cordon découpé afin de conserver l'adhérence de la colle.

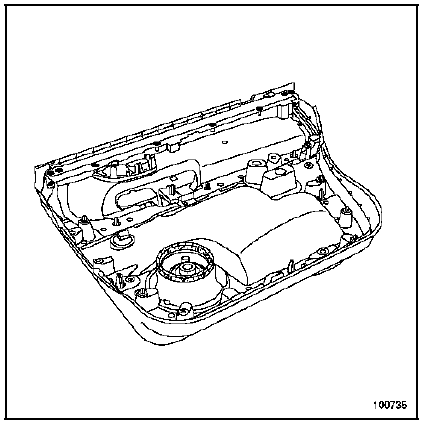

DESHABILLAGE DU RIDEAU PARE-SOLEIL

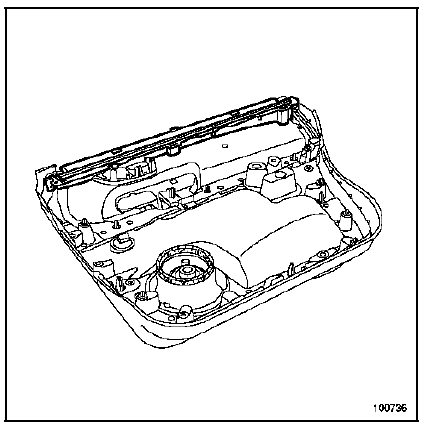

Déposer les vis de fixation du bloc rideau.

Dégager la garniture supérieure du bloc rideau.

Dégager le rideau.

REPOSE

Particularité de la repose du film d'étanchéité et d'insonorisation

Si le cordon de colle n'a pas pu être récupéré complètement lors de la dépose, il est nécessaire de combler les manques par du mastic préformé en cordon.

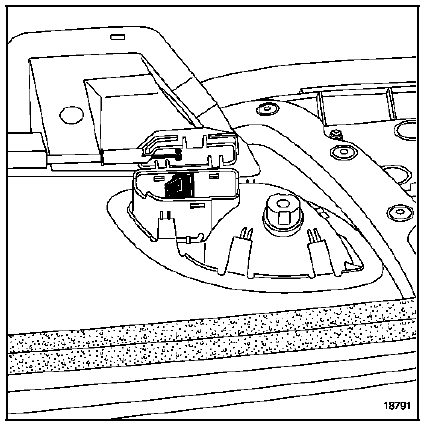

Maintenir la commande d'ouverture intérieure en position fermée.

Présenter l'ensemble cache et câble en lieu et place, puis clipper l'ensemble.

Procéder dans le sens inverse de la dépose.
