Renault Espace revue technique automobile: Garniture de pavillon
DEPOSE
IMPORTANT : avant de commencer la dépose de la garniture de pavillon, il est impératif de verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (pour les consignes voir chapitre 88C).
Déposer :
- le joint de porte de coffre arrière (partiellement),
- les quatre joints d'encadrement de porte (partiellement).
ATTENTION : la manipulation des joints d'encadrement doit s'effectuer soigneusement afin d'éviter tous risques de détérioration et de salissure.

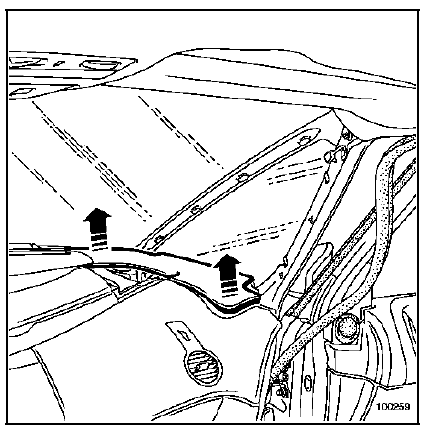

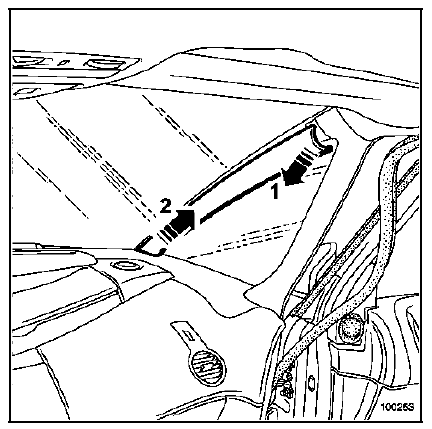

Dépose des garnitures de montant de pare-brise
- Déclipper la garniture
- Dégager la garniture
Dégager partiellement le joint d'étanchéité.

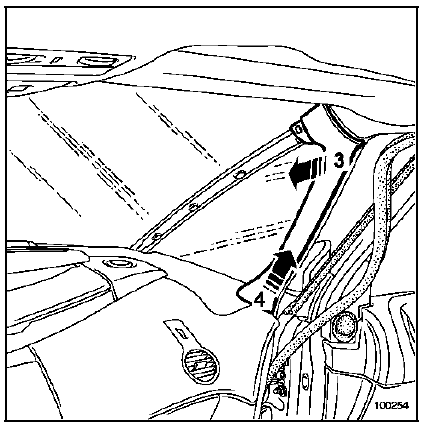

Déclipper légèrement la garniture (3).

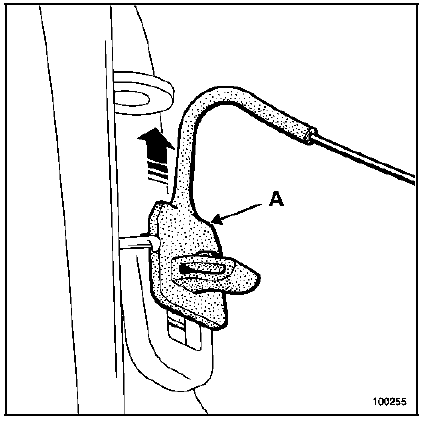

Dégager l'agrafe (A) de la garniture (illustration ci-dessus).
Déclipper la garniture (4).
Dépose de l'habillage latéral de planche de bord
NOTA : le connecteur d'alimentation de la garniture de pavillon est situé sous l'habillage latéral de la planche côté gauche.
Déclipper :
- l'habillage support de grille haut-parleur,
- l'habillage latéral de planche de bord.
Débrancher le connecteur de la garniture de pavillon.

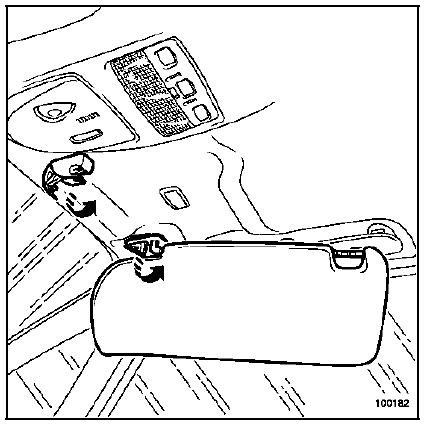

Dépose des pare-soleil
Positionner le pare-soleil vers l'entrée de porte.

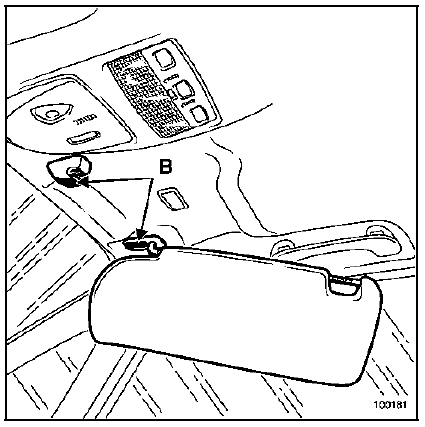

Déclipper les deux caches fixations (B).
Rabattre le pare-soleil vers le pare-brise.
Déposer :
- le pare-soleil,
- le support pare-soleil et débrancher son connecteur.

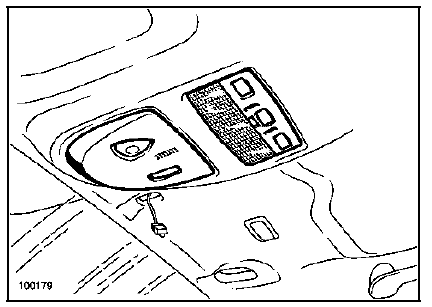

Dépose du plafonnier et de la commande centrale
Retirer :
- le cache plafonnier,
- le support interrupteurs et débrancher les connecteurs.

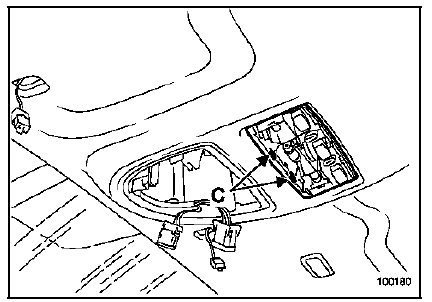

Déclipper les clips (C) et dégager le plafonnier.
Débrancher les connecteurs.
Dépose du plafonnier et de la commande centrale

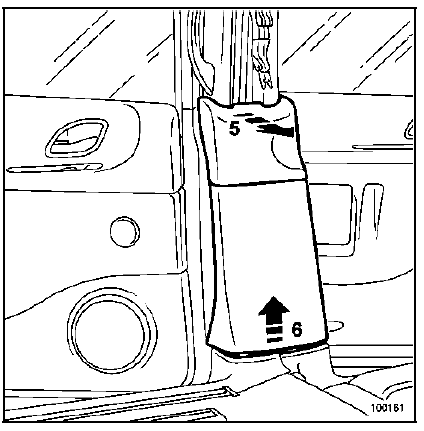

Déclipper la garniture en partie supérieure (5).
Dégager la garniture (6).
Dépose de la garniture supérieure de pied milieu

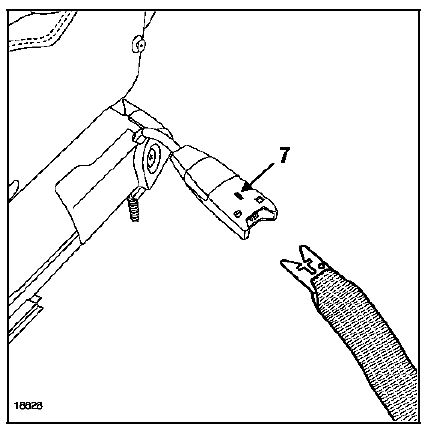

Décrocher la ceinture de sécurité en appuyant sur le verrou (7).

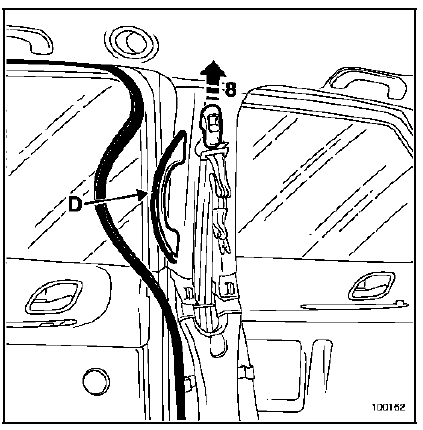

Dégager le clip de la poignée de maintien (D).
Dégager la poignée.
Ecarter légèrement le bouton de réglage de ceinture de la garniture supérieure.
Insérer un tournevis plat entre le bouton et la garniture, afin de dégager en partie supérieure les deux clips de maintien et déposer le bouton (8).
Déposer la fixation du renvoi de la ceinture.

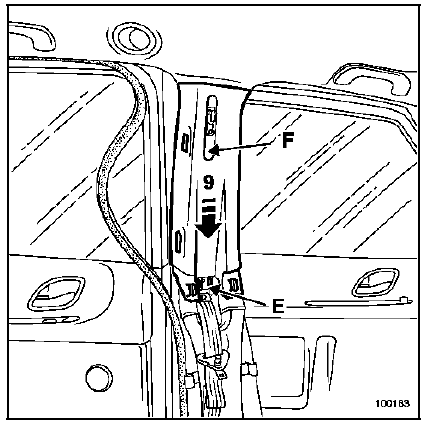

Dégager les deux clips inférieurs (E).
Ecarter la garniture en partie basse.
Dégager la garniture (9) en prenant soin de ne pas détériorer le cache de la ceinture (F).

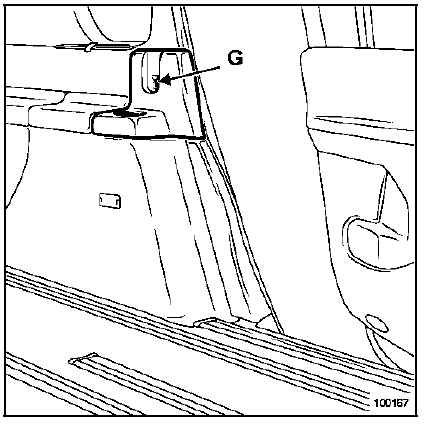

Dépose de la garniture porte-gobelet arrière
Déposer l'obturateur et la vis (G).
Déclipper la garniture porte-gobelet arrière.
Dépose de la garniture supérieure de bas de marche arrière
Déposer :

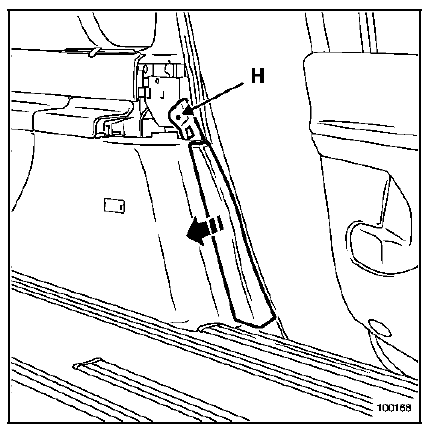

- la vis (H),
- la garniture supérieure de bas de marche arrière.

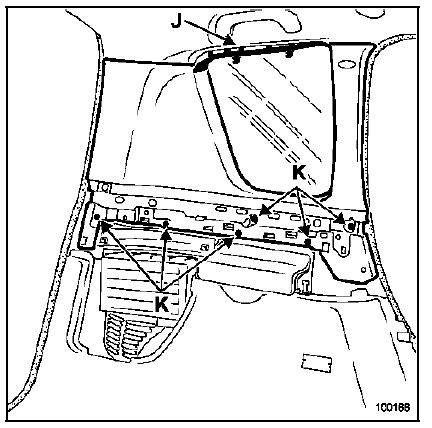

Dépose de la garniture de custode

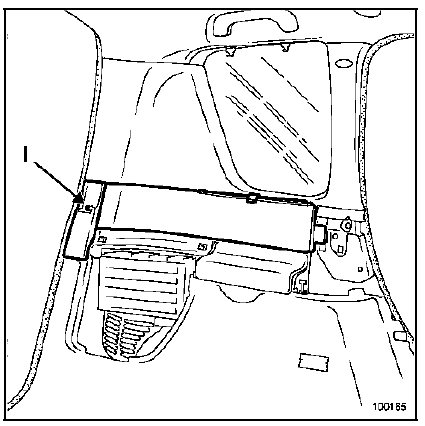

Déposer la vis (I).
Déclipper soigneusement la garniture d'accoudoir arrière.
Déclipper la garniture support rideau pare-soleil (J).
Déposer les vis (K).
Déclipper la garniture en partie inférieure.
Dégager la garniture.
NOTA : pour les particularités de la version longue se reporter au chapitre 71A-H.
Dépose des poignées de maintien

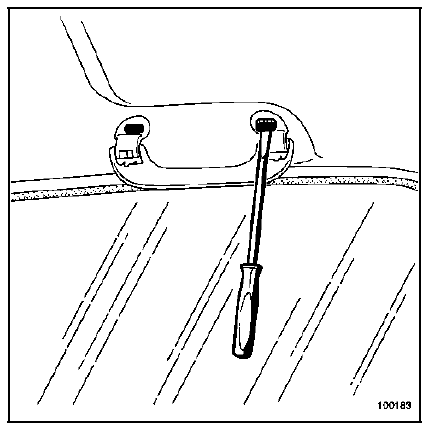

A l'aide de l'outil Car. 1597, déclipper les agrafes de poignées de maintien.
Dégager les six poignées de maintien.
Dépose de la garniture de pavillon
Déposer les fixations supérieures du rideau pare-soleil arrière.

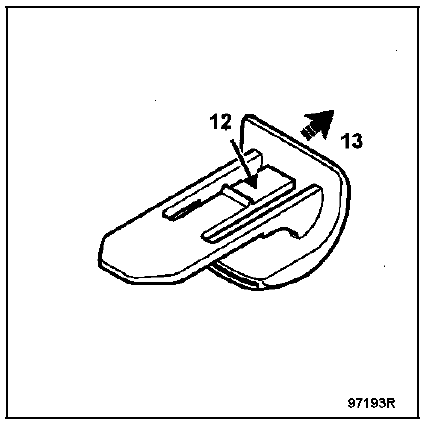

Appuyer sur le clip (12) et sortir l'agrafe (13).
A deux opérateurs, dégager la garniture de pavillon par la porte de coffre.
Particularités de la dépose de la garniture de pavillon équipée d'un toit ouvrant
NOTA : dans la méthode ci-dessous ne sont traités que les éléments qui viennent se rajouter lorsque le véhicule est équipé d'un toit ouvrant.
Le reste de la méthode est identique au modèle sans toit ouvrant.
Déposer le bouton de commande de toit ouvrant.
Débrancher :
- le connecteur du bouton,
- le moteur du toit ouvrant.
Dégager la garniture par la porte de coffre.
ATTENTION : la manipulation de la garniture doit s'effectuer avec précaution car la coupe du toit ouvrant entraîne une fragilité sur les deux bordures latérales.
REPOSE
Entrer la garniture par la porte de coffre, centrer celleci en montant les poignées de maintien.
Procéder dans le sens inverse de la dépose.
