Renault Espace revue technique automobile: Garniture de bas de marche arrière

DEPOSE

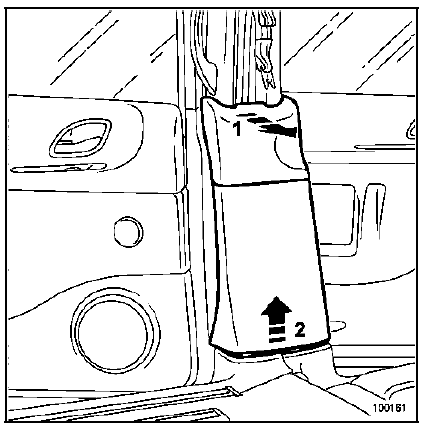

  1. Déclipper la garniture en partie supérieure
  2. Dégager la garniture inférieure de pied milieu

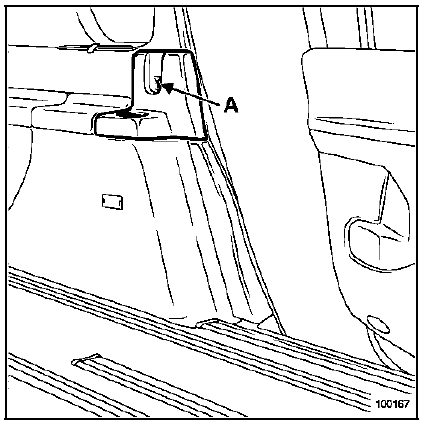

Déposer l'obturateur et la vis (A).

Déposer l'obturateur et la vis (A).

Déclipper la garniture porte-gobelet arrière.

Déposer :

Déposer :

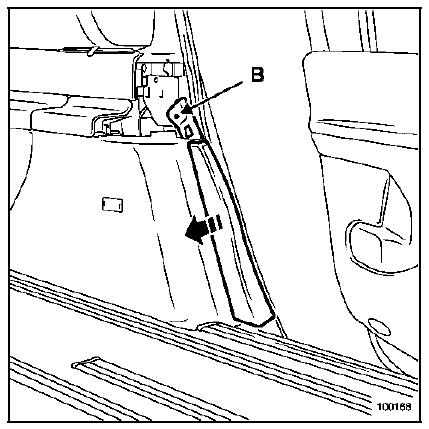

  • la vis (B),
  • la garniture supérieure de bas de marche arrière,
  • les deux fixations du rail extérieur,
  • le rail extérieur,

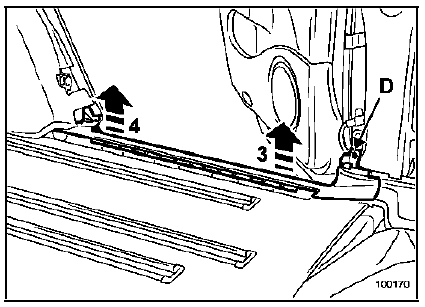

  • la vis (D).

Déclipper la garniture en (3) et (4).
