Renault Espace revue technique automobile: Fermeture de traverse inférieure extrême arrière

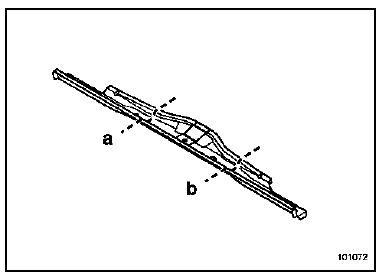

Le remplacement de cette pièce est complémentaire au remplacement de la traverse extrême arrière, il peut s'effectuer suivant trois possibilités :

• partielle latérale suivant coupe (a) (évite la dépose de la fermeture latérale de traverse extrême arrière),
• partielle centrale suivant coupe (a) (b) (évite la dépose des fermetures latérales de traverse extrême arrière),
• complète.

Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota :

Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce assemblée avec :

Renfort de serrure

Renfort de fixation

Ecrous sertis

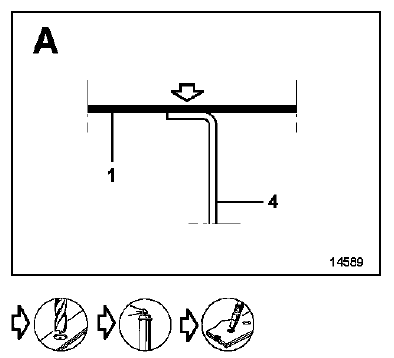

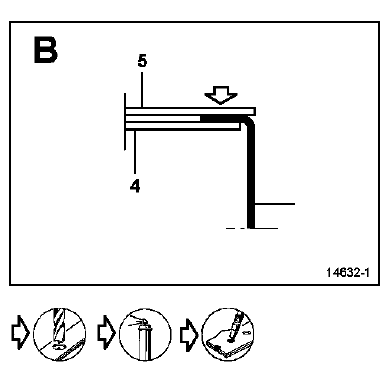

PIECES CONCERNEES (épaisseur en mm) :

1. Fermeture de traverse inférieure extrême arrière - 1,5
2. Platine de fixation de traverse de choc arrière - 2,5
3. Flasque intérieure - 4
4. Flasque extérieure - 4
5. Plancher arrière - 0,7

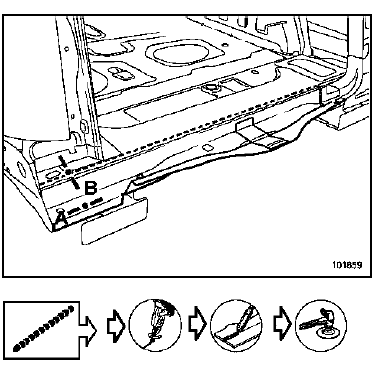

Remplacement suivant coupe (a)

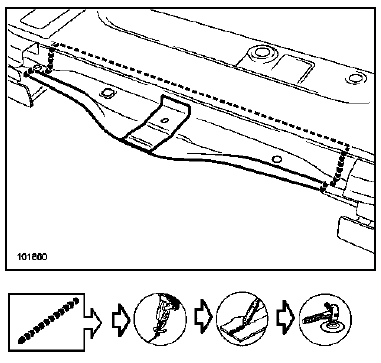

Remplacement suivant coupe (a) (b)
