Renault Espace manuel du conducteur: Enjoliveur - Roue

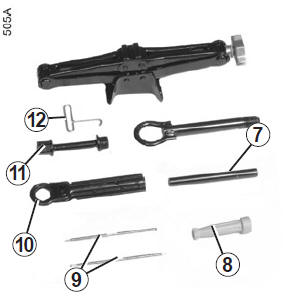

Corps du tournevis 8

Corps du tournevis 8

Deux lames de tournevis 9

Constituées de quatre embouts différents.

Clé à cliquets 10

Embout de cric 11

Clé d'enjoliveur 12

Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet, en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d'empêcher son utilisation.

Montage de la manivelle

Utilisez l'embout de cric 11, la clé à cliquets

Utilisez l'embout de cric 11, la clé à cliquets 10 et sa rallonge 7.

Tournez la rallonge 7 dans le manche de la clé à cliquets jusqu'à ce que les ergots de la rallonge soient bien encliquetés.

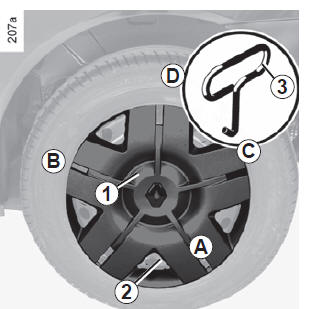

Enjoliveur

Déposez-le à l'aide de la clé d'enjoliveur

Déposez-le à l'aide de la clé d'enjoliveur 3 (située dans le bloc outils) en engageant le crochet dans l'un des ajours périphériques de l'enjoliveur.

Pour le remettre, orientez-le par rapport à la valve 2. Enfoncez les crochets de maintien en commençant par le côté valve A puis B et C et terminez par le côté opposé à la valve D.

    Bloc outil (Cric - Manivelle)

    Changement de roue
