Renault Espace revue technique automobile: Effets clients

PAS DE COMMUNICATION AVEC LE CALCULATEUR → ALP 1

PAS DE CHAUFFAGE OU MANQUE DE CHAUFFAGE → ALP 2

PAS DE REMISE EN ROUTE DE LA CHAUDIERE → ALP 3

Arbre de localisation de pannes

Pas de communication avec le calculateur

CONSIGNES

Rien à signaler.



Essayer l'outil de diagnostic sur un autre véhicule.

Vérifier :

• la liaison entre l'outil de diagnostic et la prise diagnostic (bon état du câble),
• les fusibles moteur.

S'assurer de la présence d'un + 12 volts avant contact sur la voie 16, d'un + 12 volts après contact sur la voie 1 et d'une masse sur les voies 4 et 5 de la prise diagnostic.

Remettre en état si nécessaire.

Vérifier l'isolement la continuité et l'absence de résistance parasite des liaisons entre :

connecteur ST1 voie A → V batterie (boîtier fusibles)

connecteur ST1 voie E → + après contact (boîtier fusibles)

connecteur ST1 voie D → masse

connecteur ST1 voie B → voie 7 de la prise diagnostic (ligne K)

Remettre en état si nécessaire.

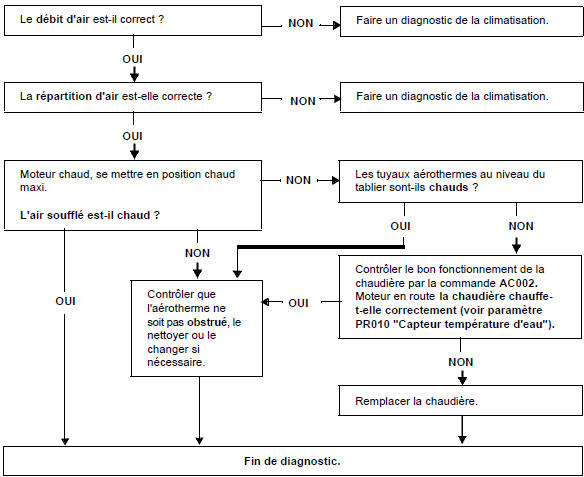

Pas de chauffage ou manque de chauffage

CONSIGNES

Ne consulter cet effet client qu'après un contrôle complet avec l'outil diagnostic.

Le débit d'air est-il correct ?

La répartition d'air est-elle correcte ?

Moteur chaud, se mettre en position chaud maxi.

L'air soufflé est-il chaud ?

Faire un diagnostic de la climatisation.

Faire un diagnostic de la climatisation.

Les tuyaux aérothermes au niveau du tablier sont-ils chauds ?

Contrôler le bon fonctionnement de la chaudière par la commande AC002.

Moteur en route la chaudière chauffet- elle correctement (voir paramètre PR010 "Capteur température d'eau").

Contrôler que l'aérotherme ne soit pas obstrué, le nettoyer ou le changer si nécessaire.

Remplacer la chaudière.

Fin de diagnostic.

Pas de remise en route de la chaudière

CONSIGNES

Ne consulter cet effet client qu'après qu'un défaut "liaison choc" ait été déclaré présent (crash véhicule).

IMPORTANT : lors d'un choc véhicule, les différents calculateurs sont informés via le réseau C.A.N. et effectuent les commandes de secours suivantes :

• le calculateur d'airbag actionne tous les airbags.
• le calculateur d'injection interdit l'alimentation en carburant.
• le calculateur d'Unité Centrale Habitacle décondamne les portes et active les feux de détresse.
• le calculateur de climatisation la commande de la chaudière.

ATTENTION : après un choc véhicule, il faut que les défauts déclarés sur la climatisation soient effacés afin que la chaudière puisse fonctionner à nouveau.
