Le remplacement de cette pièce peut s'effecteur suivant deux possibilités :

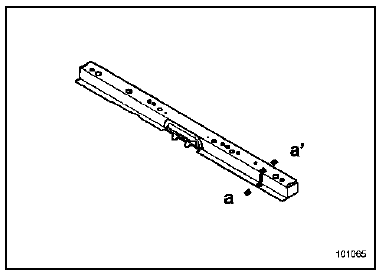

  • Partielle selon coupe (a, a'),
  • Complète,

Complémentaires au remplacement de la traverse avant de plancher arrière choc latéral.

Important

Les positions de coupes données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction des déformations dues au choc.

Nota :

Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

Composition de la piece de rechange

Pièce assemblée avec :

Support de plancher central

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Doublure de traverse avant de plancher arrière - 1,2
  2. Traverse avant de plancher arrière - 2
  3. Gousset de traverse avant de plancher arrière - 2

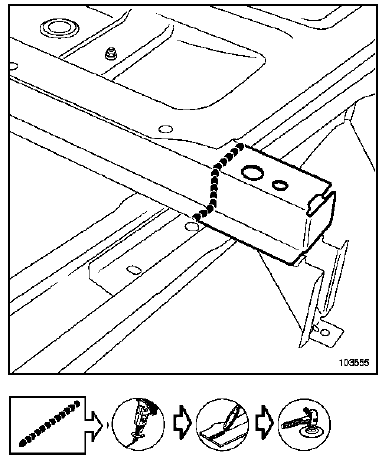

Détail de la coupe (a, a')

Gousset de traverse avant de plancher arrière

    Traverse avant de plancher arrière

    Gousset de traverse avant de plancher arrière
