Renault Espace revue technique automobile: Deshabillage complet

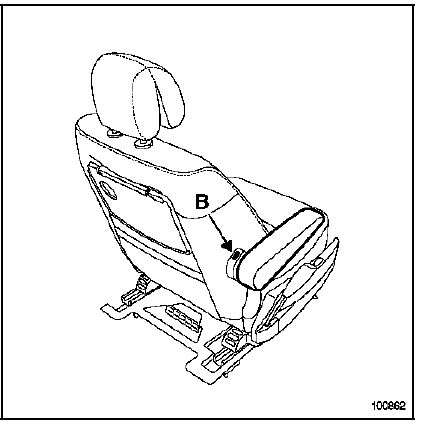

Exercer une pression sur le bouton (B) et déposer l'accoudoir.

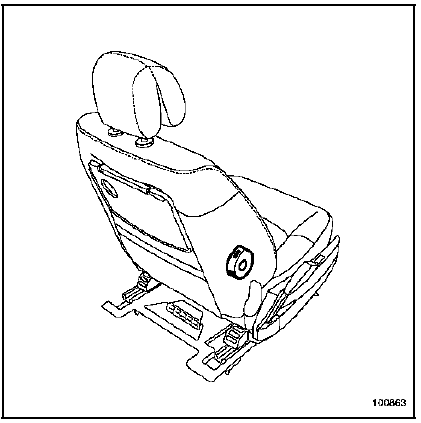

Déposer :

• le cache mécanisme par une rotation anti-horaire, en exerçant une pression sur le clip par l'ajourage inférieur du cache, à l'aide d'un tournevis,
• l'appuie-tête.

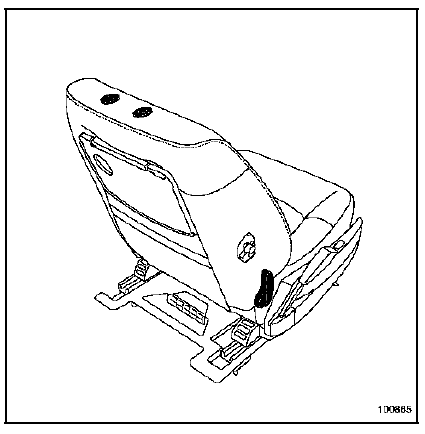

Déposer les cache-guides à l'aide d'un tournevis plat.

A l'aide de la pince à dégrafer, déclipper la poignée de déverrouillage de dossier.

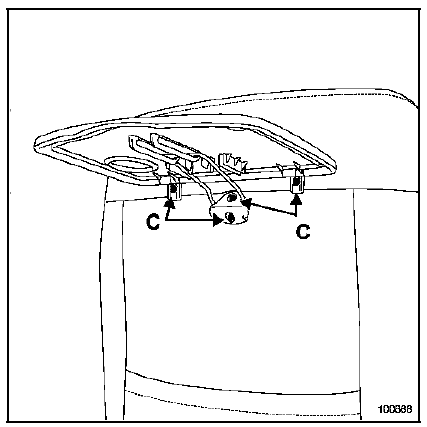

Percer les rivets (C).

Déposer la tablette.

Régler le siège en position haute afin d'accéder aux fixations inférieures.

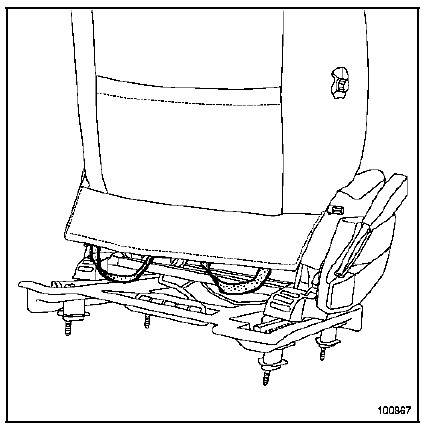

Dégager les élastiques de maintien inférieurs de la coiffe de dossier.

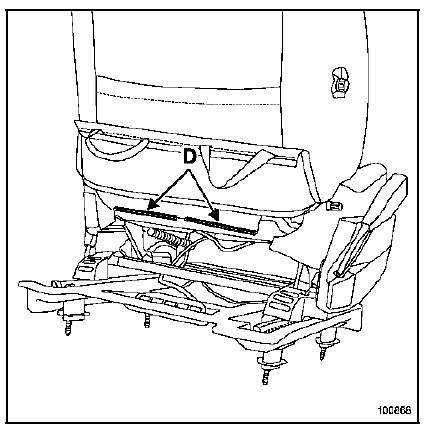

Déposer les deux profils de maintien de la coiffe (D).

Dégager l'élastique inférieur côté airbag.

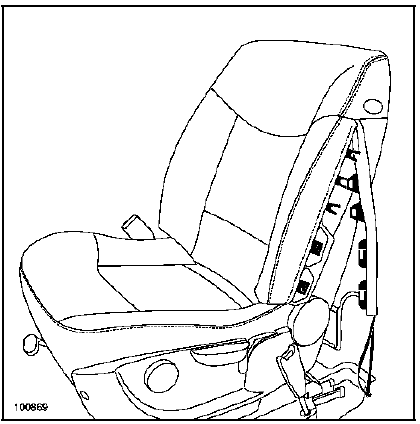

Déclipper la coiffe au niveau de l'airbag.

Faire passer la languette des profils de maintien vers l'avant du siège.

ATTENTION : dégager soigneusement la coiffe de la mousse, en maintenant les bandes de velcro et en prenant soin de ne pas la détériorer au niveau des guides d'appuie-tête et du mécanisme d'accoudoir.

Dégager soigneusement :

• la coiffe de dossier,
• la mousse.

Débrancher le connecteur de l'airbag.

Déposer le rivet de fixation du module de l'airbag.

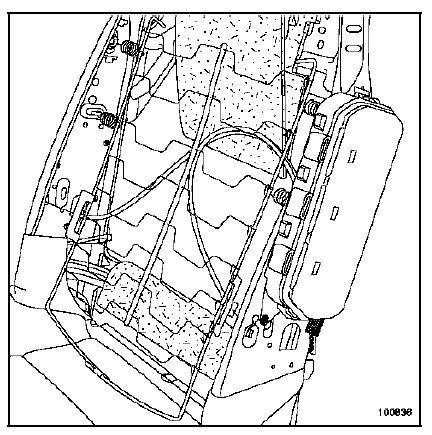

Dégager l'airbag.

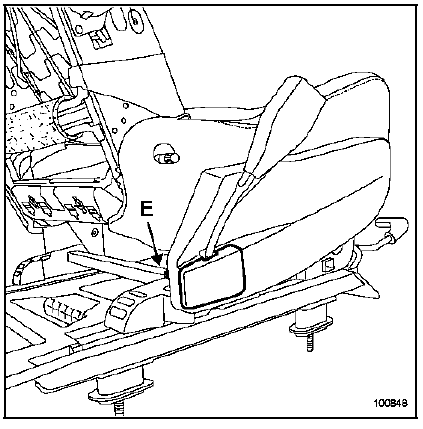

Déposer par l'intérieur la vis de fixation du couvercle du carter du prétensionneur (E).

Dégager le couvercle.

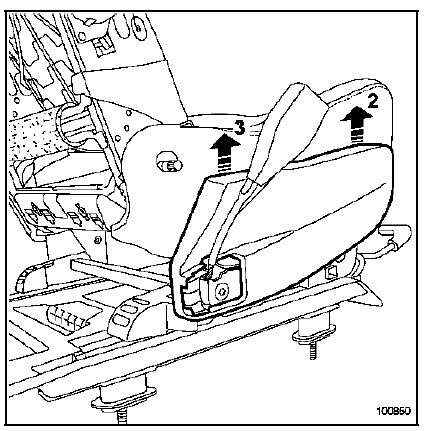

Dégager le carter (2) et (3).

Débrancher les deux connecteurs.

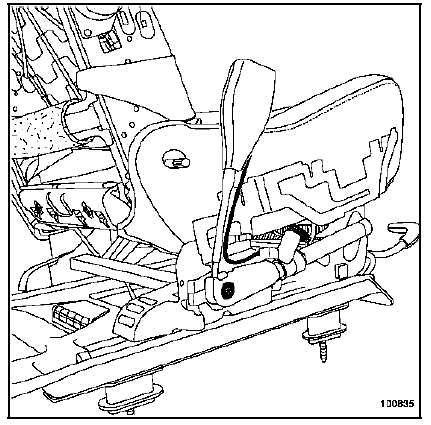

Déposer la vis du prétensionneur de boucle.

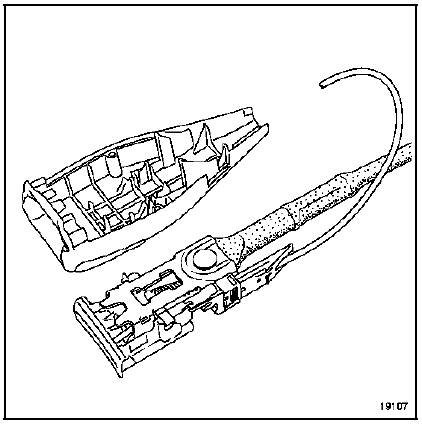

Particularité du connecteur de ceinture : Pour déclipper le connecteur, déposer les vis de fixation des deux demi-coquilles de la boucle.

Dégager le cache-rail.

Déposer le support carter.

Déposer :

• la commande de réglage lombaire à l'aide de la pince à dégrafer,

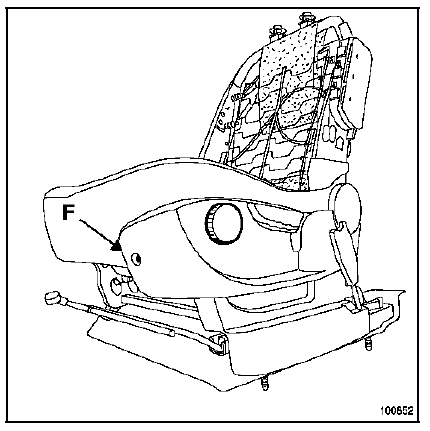

• la vis de fixation en partie avant du carter supérieur (F).

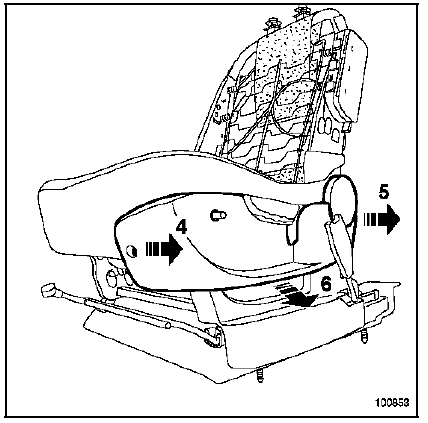

Dégrafer le carter supérieur (4) et (5) (quatre agrafes).

Dégager le carter (6).

Déposer par l'intérieur :

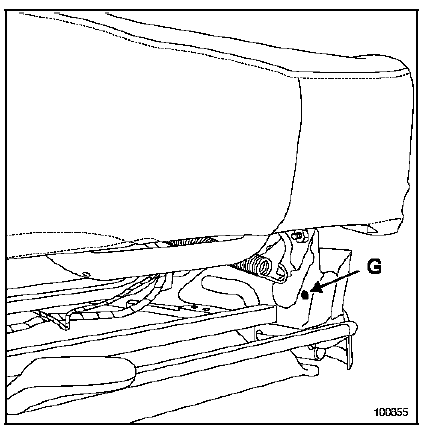

• la vis de fixation du carter inférieur (G),

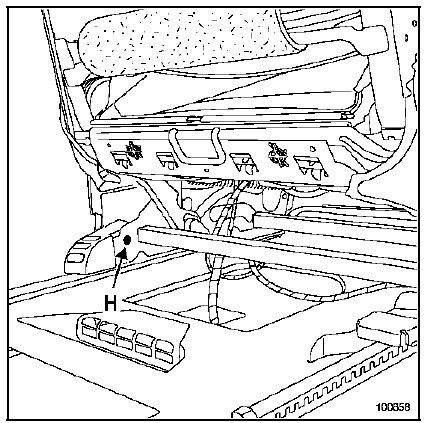

• la vis de fixation du carter inférieur (H).

Positionner le siège en position avancée de façon à accéder à la vis par l'ajourage.

Déposer la vis de fixation du carter inférieur.

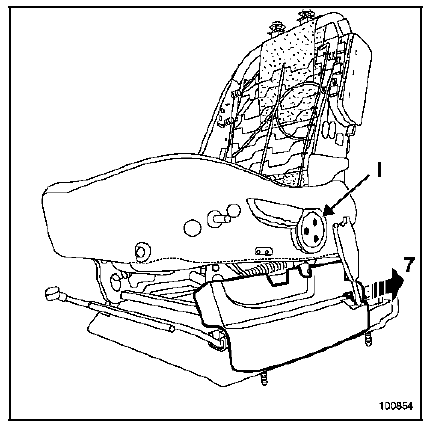

Dégager le carter inférieur vers l'arrière (7).

Déposer les rivets de fixation de la poignée de rehausse d'assise (I).

Débrancher le connecteur du prétensionneur ventral.

Déposer la vis de fixation du prétensionneur ventral.

Dégager :

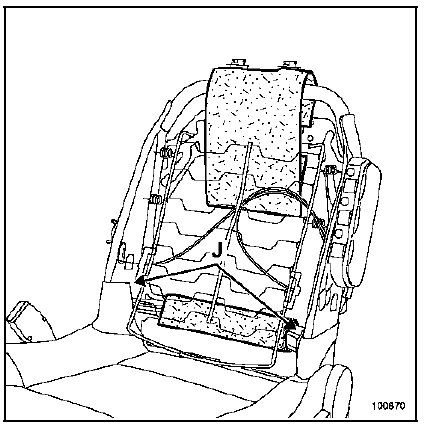

• les agrafes (J),
• les feutres d'armature de dossier.

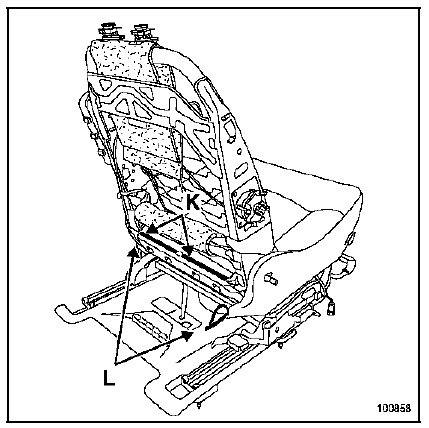

Dégager :

• les profils de maintien (K),
• les élastiques (L).

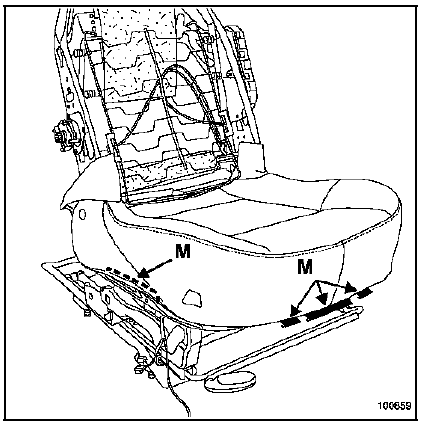

Dégager :

• les profils de maintien de coiffe (M),

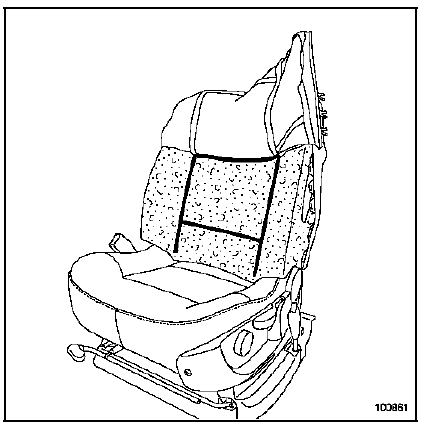

• l'ensemble "mousse-coiffe".

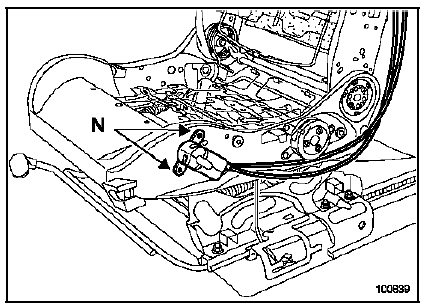

Déposer les rivets du mécanisme de réglage lombaire (N).

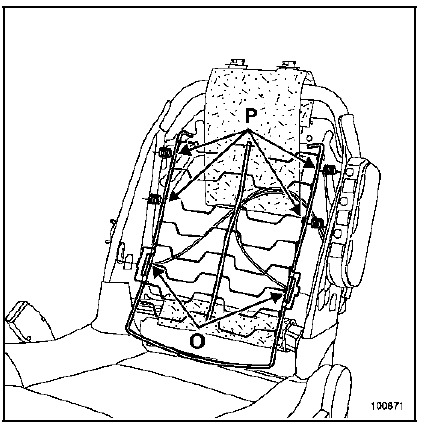

Dégager :

• les deux arrêtoirs des câbles (O),
• les quatre ressorts (P),
• la nappe,
• l'ensemble du mécanisme.

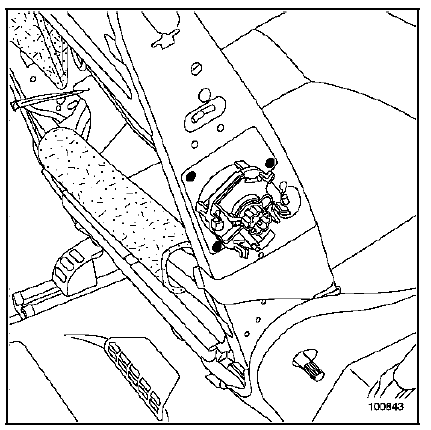

Déposer les rivets du mécanisme d'accoudoir.

Dégager le mécanisme.

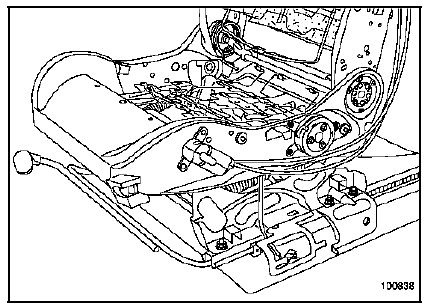

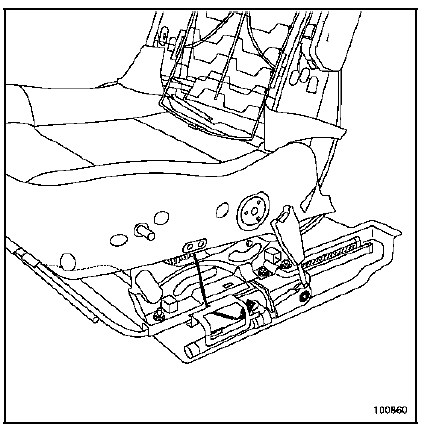

Déposer les rivets du mécanisme de rehausse d'assise.

Nota :

Remplacer ce mécanisme après chaque dépose.

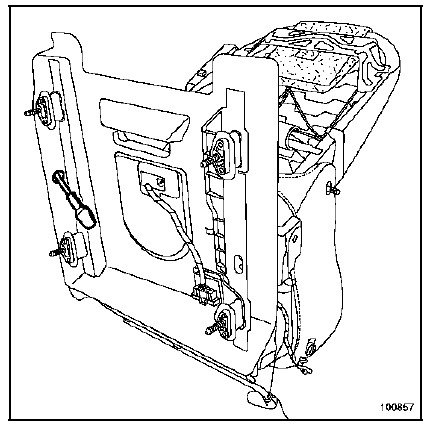

Positionner le siège vers l'avant de façon à accéder aux fixations des glissières.

Déposer les vis de fixation arrière.

Dégrafer les agrafes de maintien du faisceau de l'armature d'assise.

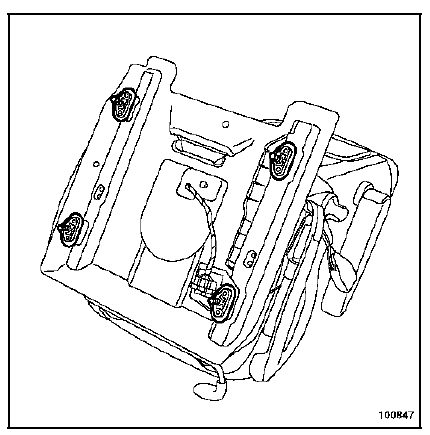

Positionner le siège vers l'arrière de façon à accéder aux fixations des glissières.

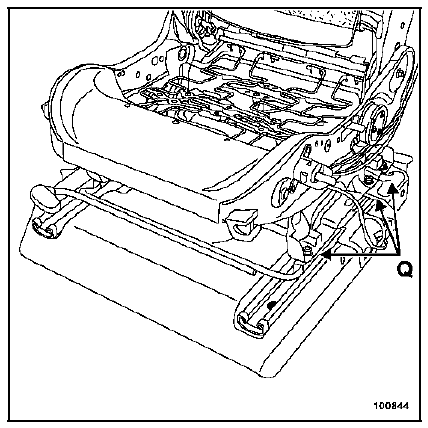

Déposer :

• les vis de fixation avant des glissières,
• les écrous de fixation "armature-glissières" (Q).

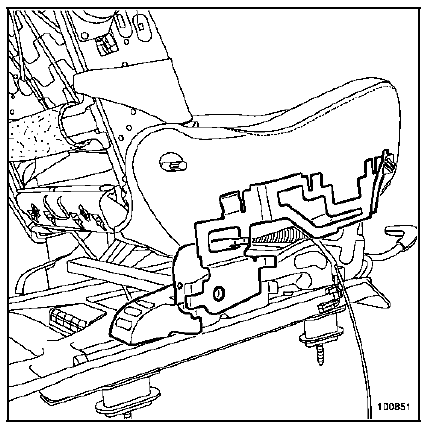

Déposer :

• la plaque porte-connecteur sous siège,
• les plots.

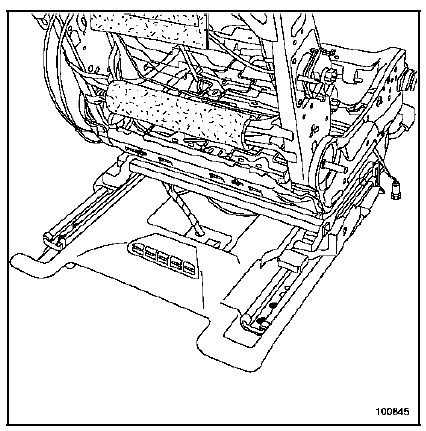

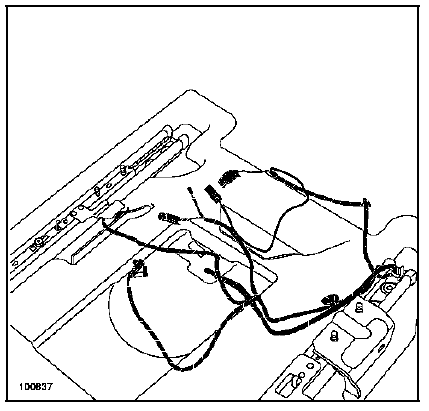

Dégager :

• le faisceau,
• la moquette sous siège.
