Renault Espace revue technique automobile: Demi-grille de boîte à eau
DEPOSE
Déposer les bras d'essuie-vitre à l'aide de l'outil Elé. 1552.

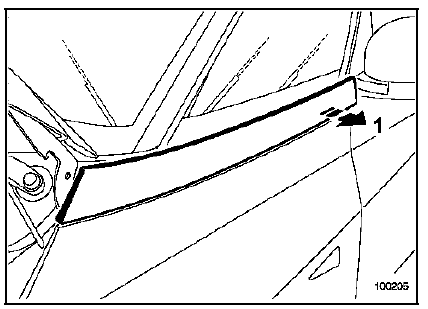

Déclipper l'enjoliveur en partie arrière (1).
Positionner l'enjoliveur perpendiculairement au véhicule.

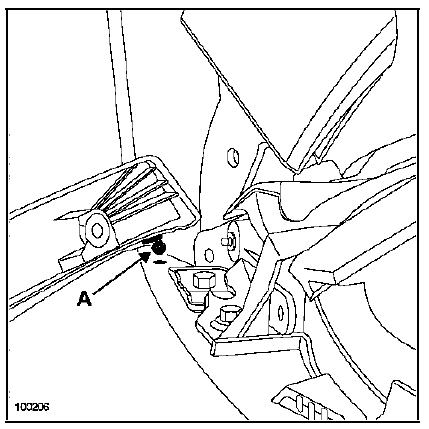

Dégager délicatement le pion d'indexage (A).
Déposer l'enjoliveur.

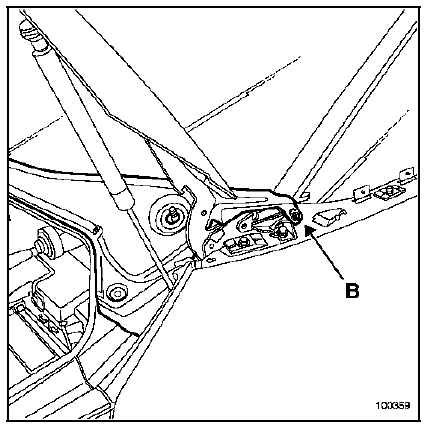

Déposer l'agrafe (B).

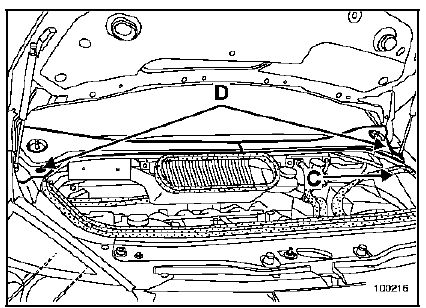

Dégager partiellement le joint d'étanchéité (C).
Déposer les deux fixations (D).
Dégager les demi-grilles de la boîte à eau.
REPOSE
Avant de reposer les demi-grilles, nettoyer la partie inférieure du pare-brise.
PARTICULARITE DE LA REPOSE DES BRAS D'ESSUIE-VITRE
| ATTENTION : Il est très important, avant de remonter les bras d'essuie-vitre, de s'assurer que le moteur d'essuievitre soit positionné à l'arrêt fixe. |
NOTA :
Pour différencier les deux bras d'essuie-vitre, celui côté droit est plus coudé.
Positionner :

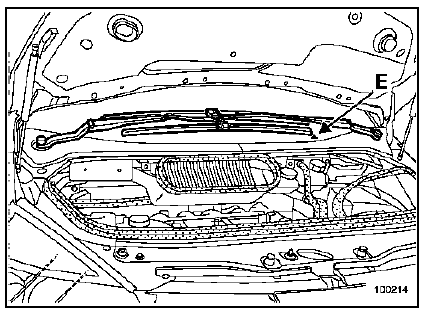

- le bras inférieur (droit) suivant le repère (E) du parebrise et serrer l'écrou au couple de 20 N.m.
- le bras supérieur (gauche) parallèle au bras inférieur et le serrer au couple de 20 N.m.
Reposer les deux caches des écrous.
