Renault Espace revue technique automobile: Demi-bloc avant

Cette pièce peut être remplacée de deux façons :

  • Complète : l'utilisation du banc de réparation est indispensable.

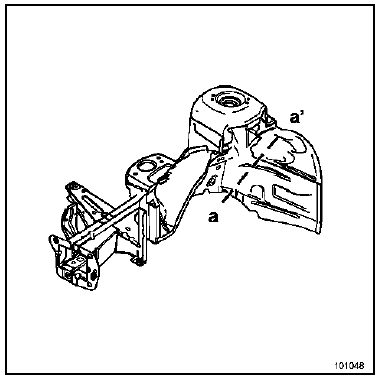

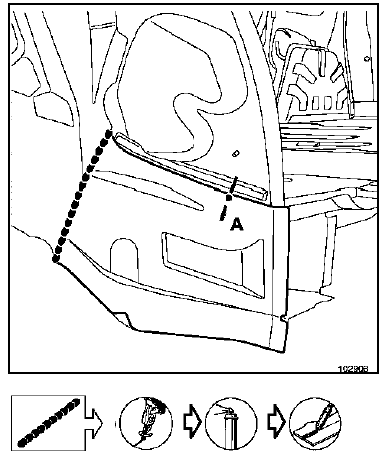

  • Partielle : suivant les coupes (a-a').
Attention

Les positions de coupes données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts.

Nota :

Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

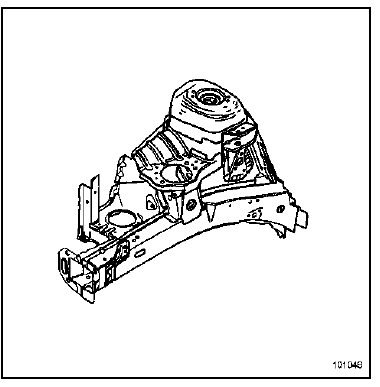

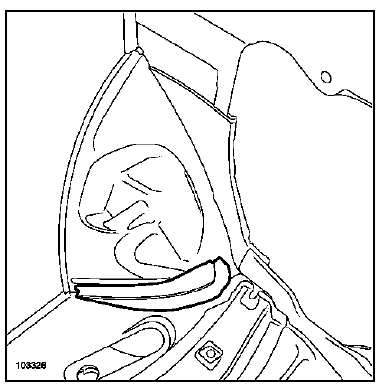

Composition de la piece de rechange

Pièce assemblée avec :

Longeron avant assemblé

Coupelle d'amortisseur

Fermeture de longeron avant assemblé

Renfort intérieur

Renfort de choc

Fermeture de passage de roue partie avant (côté gauche)

Renfort de longeron (côté gauche)

Support boîte de vitesses (côté gauche)

Support bac à batterie assemblé (côté gauche)

Support moteur assemblé (côté droit)

Support biellette (côté droit)

Passage de roue partie avant

Passage de roue

Passage de roue partie arrière

Support de fixation de façade

Goujons soudés

Entretoise de fixation de berceau

Centreur

Côté gauche

Côté droit

Côté droit

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

Passage de roue - 1,8

Passage de roue partie arrière - 0,8

Traverse latérale avant de plancher central - 1,5/1,5

Elément de liaisons latéral de plancher central - 1,2

Plancher central - 0,7

Tablier - 1

Coupelle d'amortisseur - 2

Traverse supérieure de tablier - 1

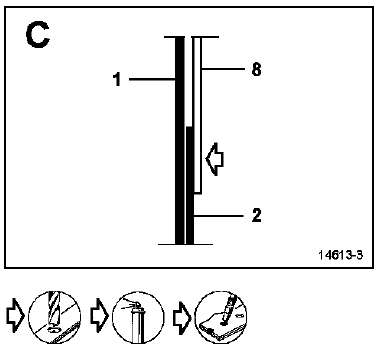

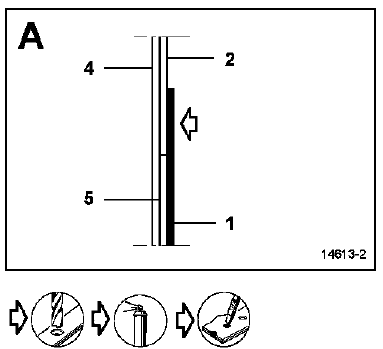

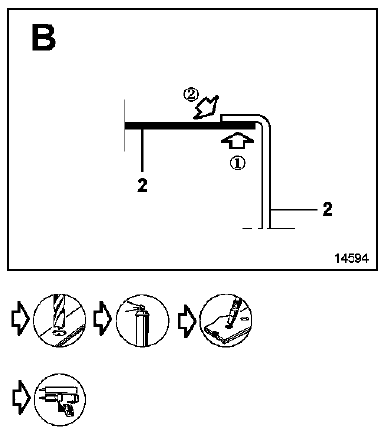

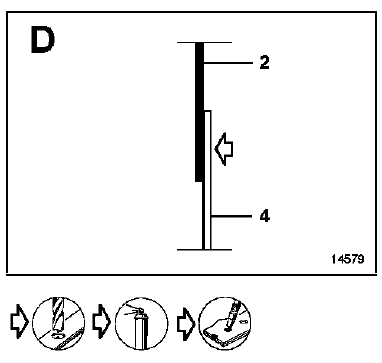

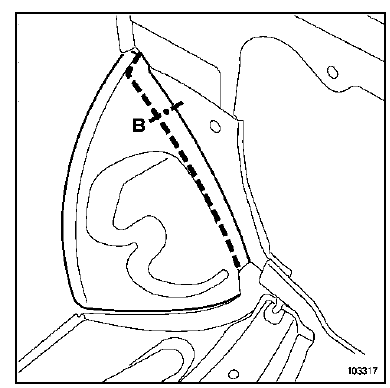

Détail de la coupe (a)

sur véhicule

sur pièce de rechangesur véhicule

sur pièce de rechange

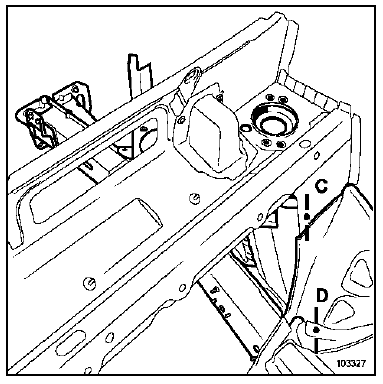

Remplacement complet

Remplacement complet

Boîtier de fixation arrière de berceau avant

    Longeron avant partie avant

    Boîtier de fixation arrière de berceau avant
