Renault Espace revue technique automobile: Cylindre émetteur d'embrayage

DEPOSE

Dans le compartiment moteur

Débrancher la batterie.

Débrancher la batterie.

Déposer :

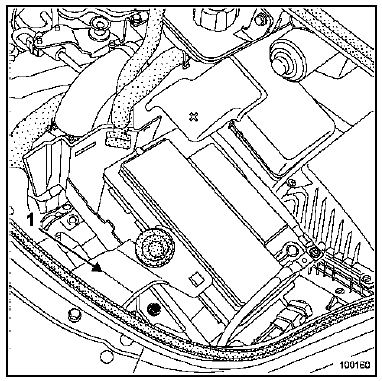

  • le support d'évacuation d'eau (1),
  • la batterie.

Déposer :

Déposer :

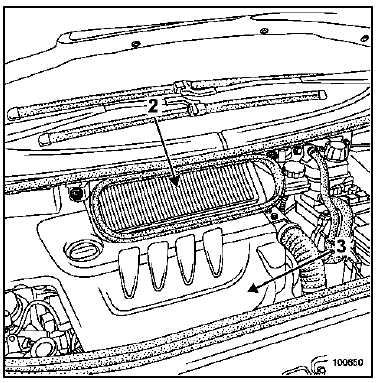

  • la boîte d'entrée d'air (2) de ventilation habitacle : deux vis,
  • le cache moteur (3).

Dégager du support à batterie :

Dégager du support à batterie :

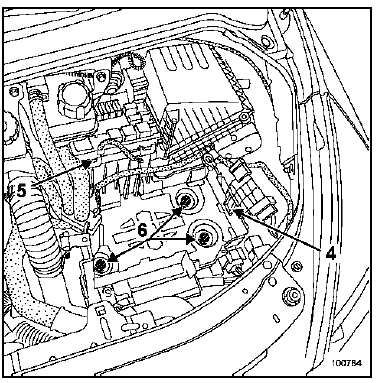

  • le faisceau électrique (4),
  • le boîtier à fusibles (5).

Déposer le support de batterie, vis (6).

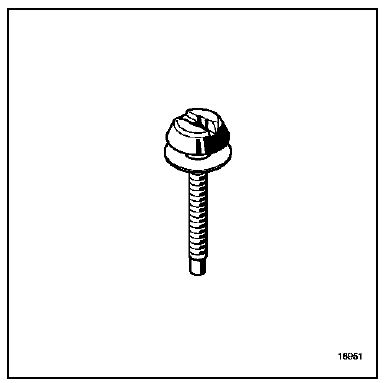

Pour cela, percer les trois vis inviolables à l'aide d'un foret de diamètre 5 mm dans l'axe de la vis.

Déposer les vis à l'aide de l'outil Mot. 1372.

Dégager :

Dégager :

  • le calculateur d'injection (deux écrous) afin de déposer les connecteurs du calculateur,
  • le faisceau électrique (un écrou) sur le bac du calculateur d'injection afin de déposer celui-ci.

Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau soit sous l'orifice d'alimentation de l'émetteur.

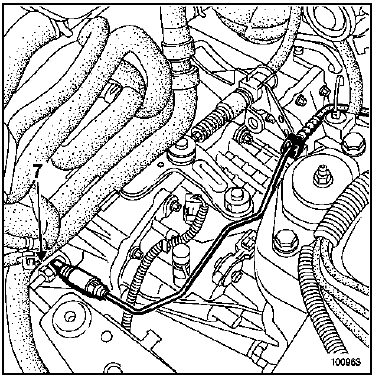

Ouvrir la purge côté récepteur (7) et actionner la

Ouvrir la purge côté récepteur (7) et actionner la pédale à la main (cela permet de vider l'émetteur et la canalisation).

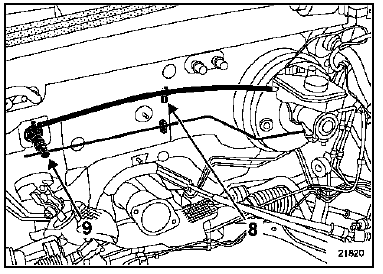

Dégrafer la canalisation d'alimentation de sa bride de

Dégrafer la canalisation d'alimentation de sa bride de maintien (8).

Placer un chiffon sous l'émetteur.

Retirer l'agrafe de raccord sur l'émetteur (9), désaccoupler la canalisation et poser des bouchons à chaque orifice.

Dans le compartiment l'habitacle

Désaccoupler la rotule de l'émetteur de la pédale de débrayage.

Dans le compartiment moteur

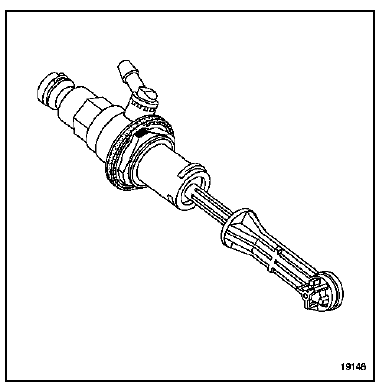

Déposer l'émetteur du tablier en le tournant d'un quart

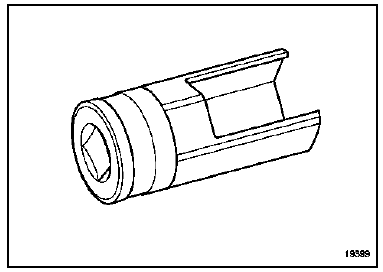

Déposer l'émetteur du tablier en le tournant d'un quart de tour dans le sens horaire (fixation de type baïonnette) à l'aide de l'outil Emb. 1596.

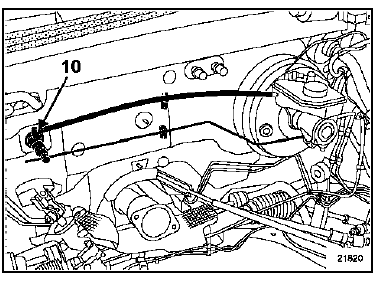

Retirer la Durit d'alimentation (10) de l'émetteur.

Retirer la Durit d'alimentation (10) de l'émetteur.

REPOSE

Vérifier l'état des joints.

Procéder dans le sens inverse de la dépose.

NOTA :

Lubrifier avec du liquide de frein les deux extrémités de la canalisation d'alimentation pour faciliter l'emmanchement sur le piquage de l'émetteur.

ATTENTION :

Ne pas se servir du piquage comme appui pour la mise en place.

L'émetteur possède un détrompeur, une seule position

L'émetteur possède un détrompeur, une seule position existe.

Dans le compartiment habitacle

Accoupler la rotule de l'émetteur sur la pédale de débrayage.

NOTA :

Déposer les capteurs de la pédale de débrayage afin de les caler (voir chapitre 37A Commandes d'éléments mécaniques "Pédale de débrayage").

Dans le compartiment moteur

Ajouter du liquide de frein dans le réservoir.

Purger le circuit hydraulique :

Purger le circuit hydraulique :

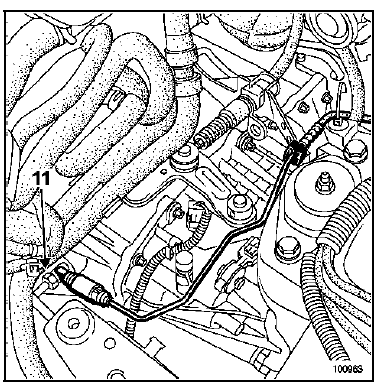

  • déposer le bouchon de purge,
  • mettre en place sur l'orifice (11) une Durit reliée à un bocal contenant du liquide de frein.

Installer l'appareil de purge sur le bocal de liquide de frein.

Actionner l'appareil de purge.

Attendre l'évacuation totale de l'air du circuit hydraulique.

Effectuer la mise à niveau du liquide de frein.

Vérifier le bon fonctionnement du système d'embrayage.

ATTENTION :

Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).

    Canalisation d'alimentation récepteur

    Cylindre émetteur d'embrayage
