Depose

Important :

Avant toute intervention sur le système d'airbag, verrouiller le boîtier électronique à l'aide des outils de diagnostic (voir chapitre 8).

Mettre le véhicule sur un pont élévateur.

Débrancher la batterie.

Déposer :

  • Le siège avant concerné (voir chapitre 72a-a),
  • La garniture de pied milieu concernée,
  • la garniture de bas de marche concernée (voir chapitre 71A),
  • La console centrale (voir chapitre 57a),
  • La moquette avant du côté concerné (voir chapitre 71a).

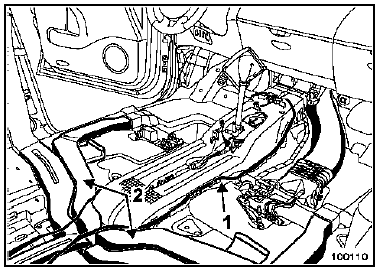

Dégager partiellement l'antenne de démarrage (1) sur

Dégager partiellement l'antenne de démarrage (1) sur le conduit d'air.

Déboîter le conduit d'air (2) concerné.

Déposer l'insonorisant avant.

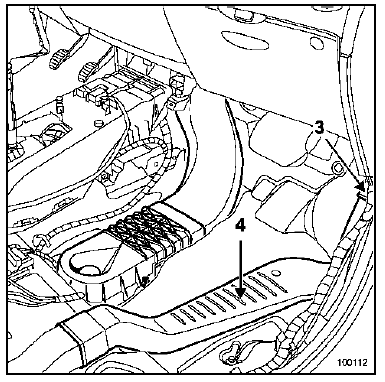

Placer un collier plastique autour du conduit (3) pour

Placer un collier plastique autour du conduit (3) pour éviter que la soudure du conduit s'ouvre.

Déboîter le conduit d'air (4) concerné.

Repose

Important :

Remettre en service le calculateur d'airbag à l'aide des outils de diagnostic (voir chapitre 8).

Procéder dans le sens inverse de la dépose.

Attention :

Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).

Nota :

  • Positionner correctement l'antenne de démarrage (1) sur le conduit d'air.
  • Pour la repose du siège avant droit, se reporter au chapitre 72a-a.
