Renault Espace revue technique automobile: Conduit d'air coude
Depose
Important :
Avant toute intervention sur le système d'airbag, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic (voir chapitre 8).
Les conduits d'air coudés sont accessibles après dépose de la garniture de custode et de la garniture de pavillon ; se reporter au chapitre "Garnissage intérieur de caisse" (voir chapitre 71A).
Débrancher la batterie.
Déposer :
- La garniture de custode,
- la garniture de pavillon.
Dégager partiellement l'airbag rideau latéral (voir chapitre 88c).

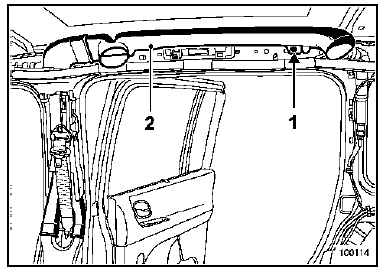

Déclipper le rivet plastique (1).
Déposer le conduit d'air supérieur (2).

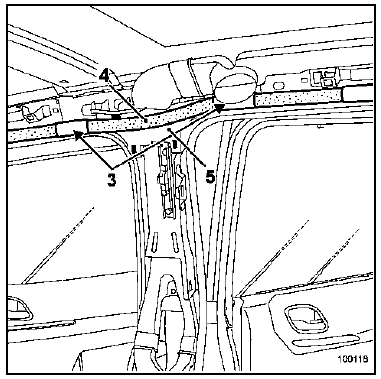

Déposer les agrafes (3) de l'airbag rideau latéral (voir chapitre 88c).
Dégager partiellement l'airbag rideau (4).
Déposer la pièce (5).

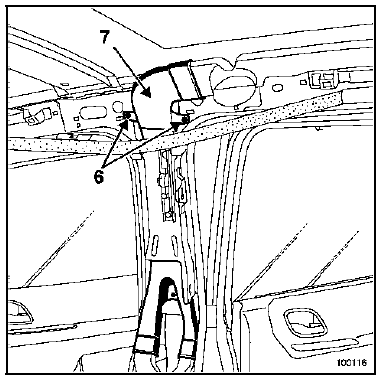

Déclipper les rivets (6) et extraire le conduit d'air coudé (7).
Repose
Positionner correctement :
- Les conduits d'air,
- La pièce (5) (voir page précédente),
- Les agrafes (3) (voir page précédente).
Procéder dans le sens inverse de la dépose.
| Attention : Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8). |
Important :
Remettre en service le calculateur d'airbag à l'aide des outils de diagnostic (voir chapitre 8).
