Renault Espace revue technique automobile: Commande externe des vitesses

Moteur tous types- Boîte de vitesses PK6

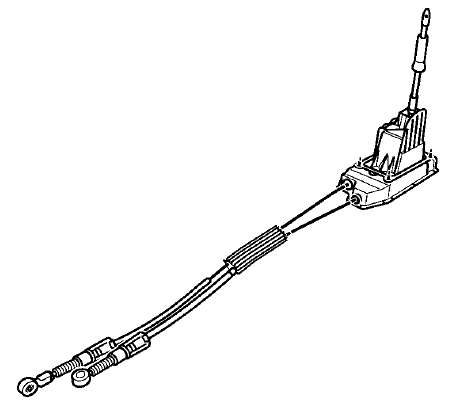

ECLATE

COMMANDE EXTERNE SUR BOITE DE VITESSES MECANIQUE PK6

DEPOSE

DEPOSE

Mettre le véhicule sur un pont élévateur.

Dans le compartiment moteur

Débrancher la batterie.

Débrancher la batterie.

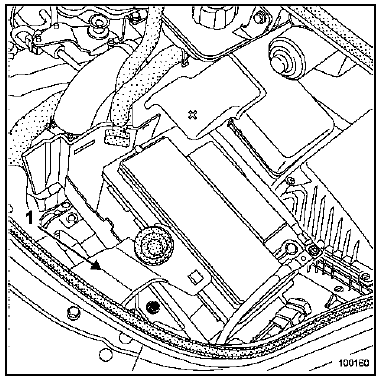

Déposer .

  • le support d'évacuation d'eau (1),
  • la batterie.

Sous le véhicule

Déposer les deux sièges avant (voir chapitre 75A-A) (respecter les règles de sécurité).

Déposer :

  • la protection sous moteur,
  • le pot de détente (voir chapitre 19B Ligne d'échappement "Catalyseur"),

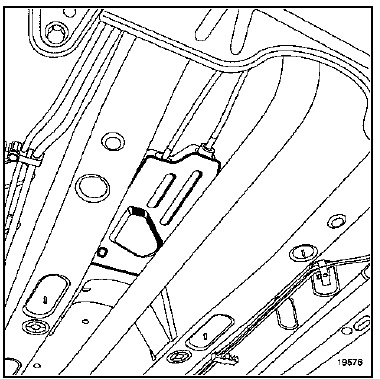

  • l'écran thermique.

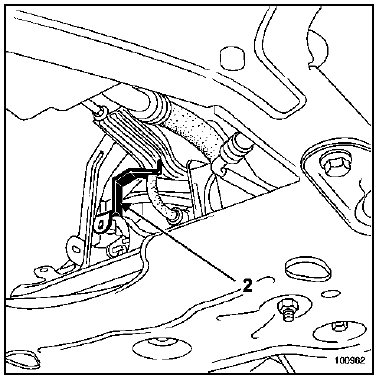

Retirer la vis de bride de maintien (2) des câbles et la

Retirer la vis de bride de maintien (2) des câbles et la déposer.

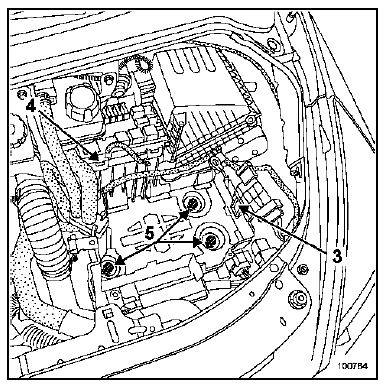

Dégager du support à batterie :

Dégager du support à batterie :

  • le faisceau électrique (3),
  • le boîtier à fusibles (4).

Déposer le support de batterie, vis (5).

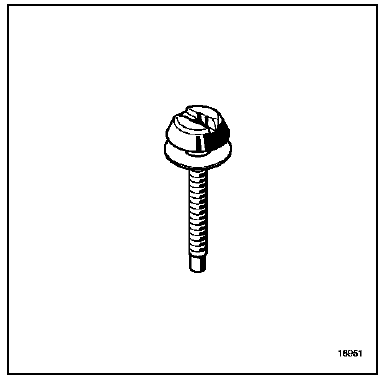

Pour cela, percer les trois vis inviolables à l'aide d'un foret de diamètre 5 mm dans l'axe de la vis.

Déposer les vis à l'aide de l'outil Mot. 1372.

Dégager :

Dégager :

  • le calculateur d'injection (deux écrous) afin de déposer les connecteurs du calculateur,
  • le faisceau électrique (un écrou) sur le bac du calculateur d'injection afin de déposer celui-ci.

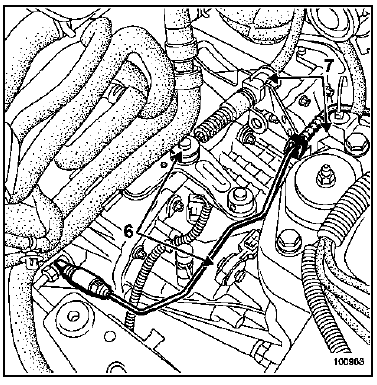

Dégager :

Dégager :

  • les deux rotules (6) de commande externe de vitesses,
  • les câbles des arrêts de gaine (7).

Dans le compartiment habitacle

Déclipper et déposer le soufflet du levier de vitesses.

Déposer la console centrale (voir chapitre 57A "Console centrale").

Déclipper et déposer le garnissage situé entre la console centrale et la planche de bord.

Déposer la moquette avant (voir chapitre 71A "Garnitures intérieures de caisse").

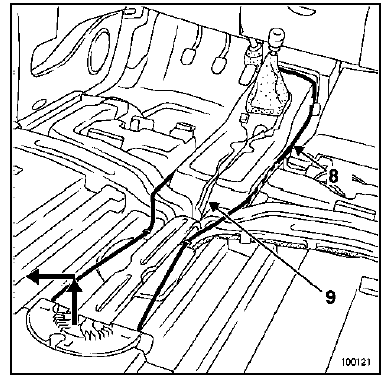

Dégager du conduit de dégivrage avant :

Dégager du conduit de dégivrage avant :

  • l'antenne de démarrage (8),
  • les faisceaux électriques (9).

Déposer le conduit de dégivrage avant (quatre vis) en commençant par la partie arrière.

Déposer l'insonorisant du boîtier de commande.

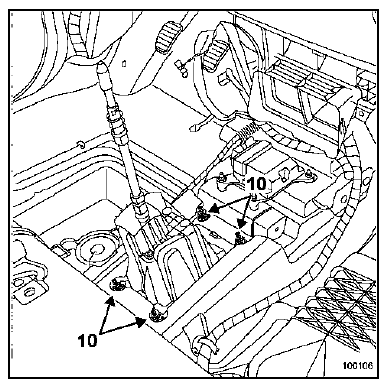

Retirer les quatre écrous (10) de fixation du boîtier de

Retirer les quatre écrous (10) de fixation du boîtier de commande.

Sous le véhicule

Extraire le boîtier de commande.

REPOSE

REPOSE

Procéder dans le sens inverse de la dépose.

NOTA :

Le boîtier de commande externe et les leviers de commande sur boîte doivent être impérativement en position "point mort" pour l'ancrage des câbles sur les leviers.

Reposer correctement l'écran thermique.

ATTENTION :

Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
