Renault Espace revue technique automobile: Collecteur d'échappement
MOTEUR F4R Atmosphérique
DEPOSE
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
La dépose du collecteur d'échappement nécessite la dépose du collecteur d'admission (voir chapitre 12A Mélange Carburé "Collecteur d'admission").

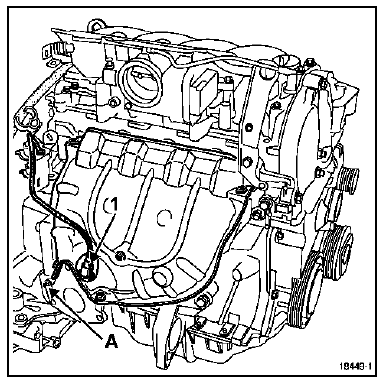

Débrancher et déposer la sonde à oxygène (1) à l'aide du Mot. 1495-01.
Retirer l'écran thermique supérieur du collecteur d'échappement.
Déposer la béquille (A) entre le collecteur d'échappement et le carter de boîte de vitesses.
Désaccoupler la descente d'échappement.
Faire reculer le pot catalytique.
Positionner une cale sur le berceau pour supporter la descente d'échappement et éviter de détériorer le flexible qui imposerait le remplacement du catalyseur.
Déposer les écrous de fixation du collecteur d'échappement.
Dégager le collecteur en le faisant pivoter d'environ 45 puis le sortir par le côté droit.
Déposer l'écran thermique inférieur.
REPOSE
Procéder dans le sens inverse de la dépose.
Reposer correctement l'écran thermique.
Remplacer les joints du collecteur et de la fixation trois points et les écrous du collecteur.

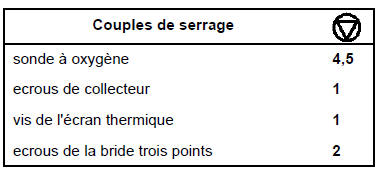

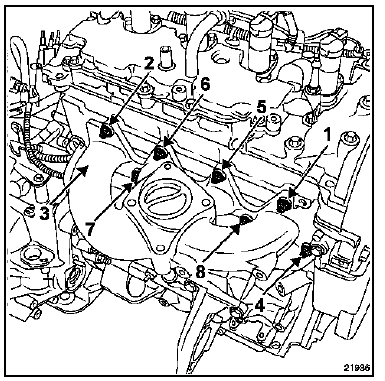

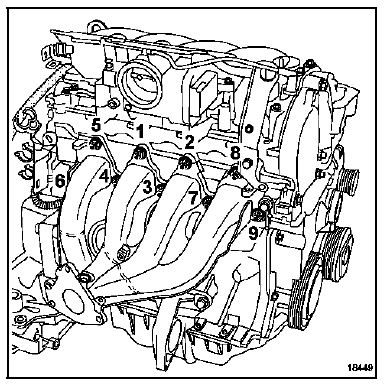

Respecter l'ordre et le couple de serrage des écrous de fixation du collecteur.
Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
MOTEUR F4R Turbocompressé
DEPOSE
Débrancher la batterie.
La dépose du collecteur d'échappement nécessite la dépose du Turbocompresseur (voir chapitre 12B Suralimentation "Turbocompresseur").
Déposer :

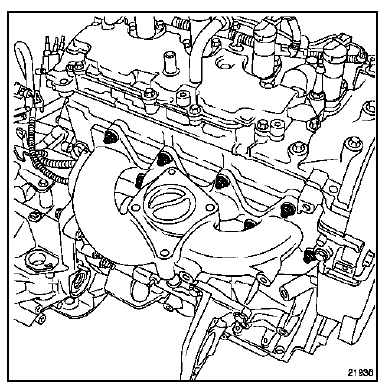

- les écrous de fixation du collecteur,
- le collecteur.
REPOSE
Procéder dans le sens inverse de la dépose.
Remplacer les joints du collecteur et les écrous du collecteur.
Respecter l'ordre et le couple de serrage des écrous de fixation du collecteur.
Pour les autres opérations de repose, respecter impérativement les méthodes décrites au chapitre 12B Suralimentation "Turbocompresseur").
| ATTENTION : Comme tout moteur suralimenté, la déposerepose du turbocompresseur nécessite une application soigneuse des méthodes de réparation afin d'assurer l'étanchéité du système. LE NON-RESPECT DE CES CONSIGNES PEUT AVOIR DE GRAVES CONSEQUENCES SUR LA SECURITE |
Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).

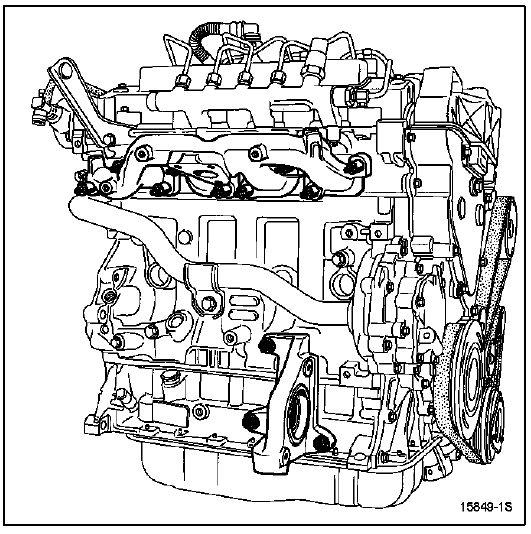

MOTEUR G9T
DEPOSE
REMARQUE :
La dépose du collecteur d'échappement nécessite la dépose du turbocompresseur (voir chapitre 12B Suralimentation "Turbocompresseur").
Déposer :
- l'écran thermique du collecteur d'échappement,
- les écrous de fixation du collecteur d'échappement,
- le collecteur d'échappement.
REPOSE
Procéder dans le sens inverse de la dépose.

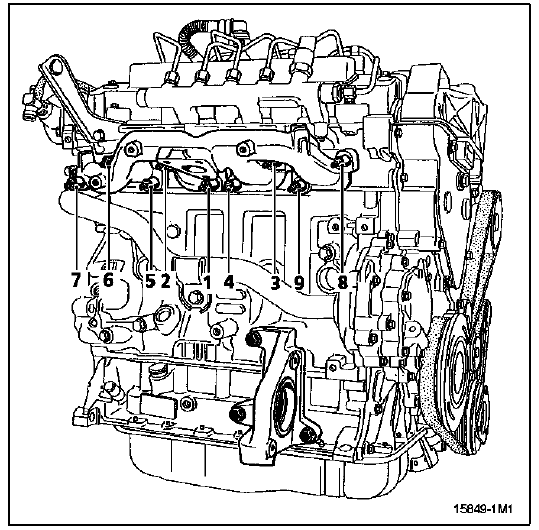

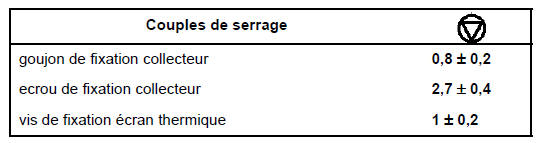

Respecter l'ordre et le couple de serrage des écrous de fixation du collecteur.
Remplacer le joint du collecteur d'échappement.
