Renault Espace revue technique automobile: Carte RENAULT "mains libres"

Fonctionnement de la telecommande en mode "mains libres"

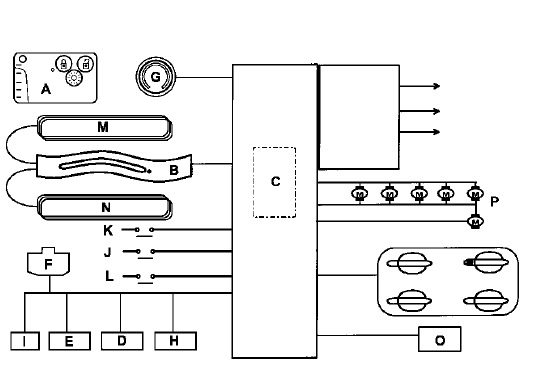

  1. Carte RENAULT
  2. Lecteur de carte renault (non codé) intégrant le récepteur radiofréquence
  3. Unité centrale habitacle et boîtier fusibles relais situés sous la planche de bord côté conducteur
  4. Voyant rouge antidémarrage (tableau de bord)
  5. Calculateur d'injection (essence ou diesel) pour l'antidémarrage
  6. Verrou électrique de colonne de direction pour l'antidémarrage
  7. Bouton poussoir de démarrage pour l'antidémarrage
  8. Calculateur d'airbag pour l'antidémarrage
  9. Calculateur de système antiblocage pour l'antidémarrage
  10. Capteur de pédale d'embrayage pour l'antidémarrage
  11. Capteur de position "point mort" de boîte de vitesses pour l'antidémarrage
  12. Capteur de pédale de frein pour l'antidémarrage
  13. Antenne (125 kHz) pour l'ouverture des portes raccordée au lecteur de carte
  14. Antenne (125 kHz) pour le démarrage moteur raccordée au lecteur de carte
  15. Avertisseur sonore
  16. Poignées et serrures

Fonctionnement des telecommandes "mains libres"

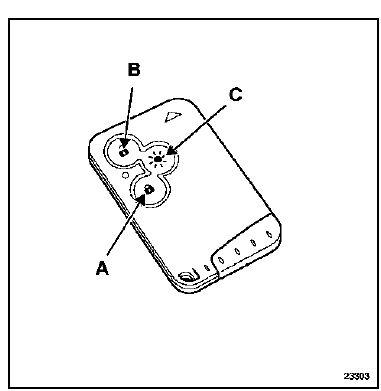

La carte renault avec la fonction mains libres est équipée de trois boutons :

  • Un bouton de fermeture (a). Ce bouton permet la condamnation des ouvrants et l'inhibition de la fonction "mains libres",
  • Un bouton d'ouverture (b). Ce bouton permet la décondamnation des ouvrants et l'inhibition de la fonction "mains libres",
  • Un bouton (c) permet d'allumer les feux, moteur arrêté (consulter le chapitre 80a "batterie").

Fonctionnement en mode manuel

Fonctionnement en mode manuel

Il est possible de sortir du mode "mains libres" par un appui sur la touche (A) ou (B). Dans ce cas, le fonctionnement est identique à la télécommande simple. Pour retrouver le mode "mains libres" mettre le contact en insérant la carte RENAULT dans le lecteur.

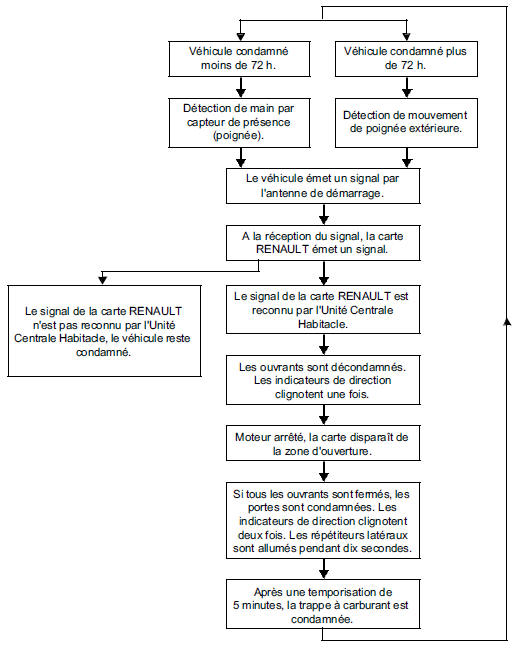

Déverrouillage des portes

S'approcher du véhicule, de façon que la carte RENAULT entre dans le périmètre de communication avec l'Unité Centrale Habitacle.

Passer la main dans une des poignées de porte ou ouvrir le coffre.

Les capteurs de présence situés dans les poignées provoquent l'interrogation "mains libres" du véhicule par l'antenne de pavillon (125 kHz).

Si la carte est reconnue par le lecteur de carte (433 MHz), le véhicule se décondamne. Ceci est visualisé par un allumage des feux de détresse.

NOTA :

Le clignotement des feux de détresse lors de la sollicitation des télécommandes est piloté par l'Unité Centrale Habitacle.

Verrouillage des portes

S'éloigner du véhicule, porte fermée de façon que la carte RENAULT sorte du périmètre de communication avec Unité Centrale Habitacle et l'antenne de pavillon.

Les portes se verrouillent automatiquement.

Le verrouillage des portes est visualisé par deux clignotements des feux de détresse, l'allumage fixe des répétiteurs latéraux (pendant environ dix secondes) et l'audition d'un bip sonore.

Ce bip sonore peut être choisi parmi plusieurs possibilité ou supprimé.

NOTA :

Les capteurs de présence situés dans les poignées de portes sont opérationnel pendant 72 h. Passé ce temps, il faut effectuer un mouvement d'ouverture de poignée.

Pour la dépose de la poignée, consulter le chapitre "Carrosserie".

Pour les affectations des voies des capteurs d'ouverture et des poignées, consulter le chapitre 84 "Commande - Signalisation".

Capteurs d'ouverture

    Fonctionnement des telecommandes "simples"

    Capteurs d'ouverture
