DEPOSE

DEPOSE

IMPORTANT :

Verrouiller le boîtier électronique d'airbag à l'aide de l'outil de diagnostic.

ATTENTION :

Ne pas manipuler les systèmes pyrotechniques (prétensionneurs ou airbags) près d'une source de chaleur (risque de déclenchement).

  • Mettre le véhicule sur un pont élévateur.
  • Protéger :
  • la garniture de bas de marche avant,
  • la moquette.

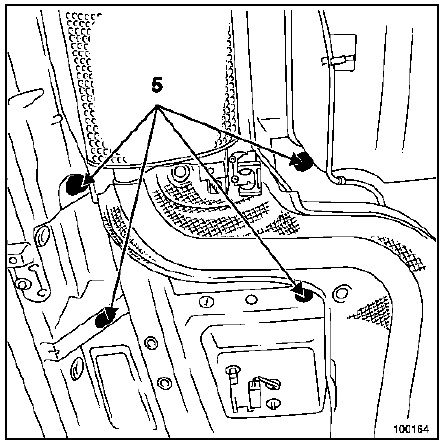

  • Déposer les quatre obturateurs et fixations (5) sous caisse du siège conducteur.

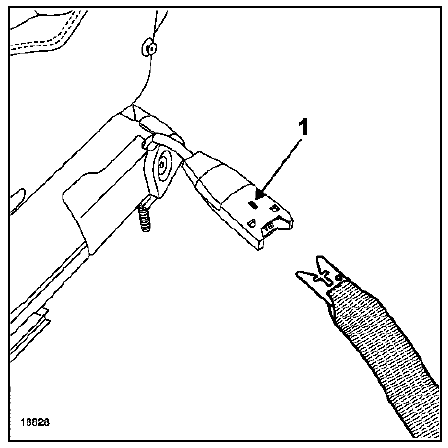

  • Décrocher la ceinture en appuyant sur le verrou (1).
  • Déposer le siège. Cette manipulation nécessite deux opérateurs.

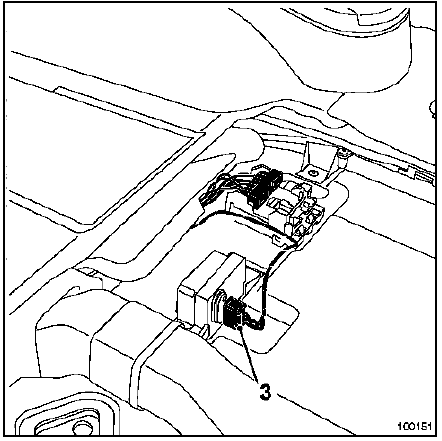

  • Débrancher le connecteur (3).
  • Déposer :
  • les écrous de fixation de la platine du capteur de lacet et d'accélération transversale,
  • le capteur de vitesse de lacet et d'accélération transversale.

REPOSE

  • Procéder dans le sens inverse de la dépose.

IMPORTANT :

Avant la repose du siège contrôler visuellement l'état des connecteurs sur l'armature du siège et sur la caisse.

ATTENTION :

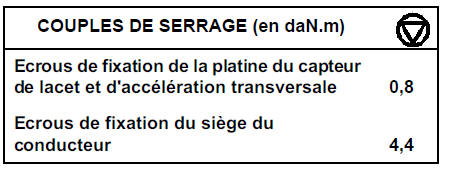

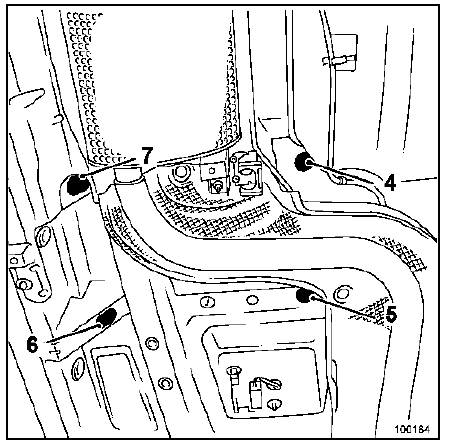

Respecter impérativement l'ordre de serrage (4, 5, 6, 7) des fixations du siège au couple de serrage préconisé écrous de fixation du siège du conducteur (4,4 daN.m).

IMPORTANT :

Déverrouiller le boîtier électronique d'airbag à l'aide de l'outil de diagnostic.
