Capteurs a ultrasons

Les capteurs sont tous identiques.

Ils sont intégrés dans le bandeau du bouclier.

Attention :

Les capteurs sont fragiles.

La partie extérieure métallique du capteur ne supporte pas les chocs d'outils.

Depose

Pour déposer les capteurs il est nécessaire de déposer le bouclier arrière (chapitre "Carrosserie 55A-B").

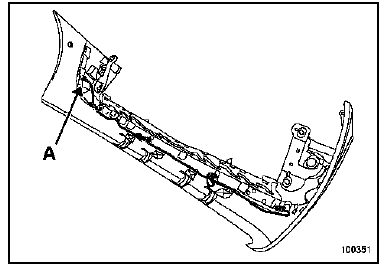

Débrancher le connecteur (A).

Déclipper le capteur en prenant garde de ne pas le

Déclipper le capteur en prenant garde de ne pas le rayer.

NOTA :

Chaque détecteur est maintenu dans un logement composé de deux clips latéraux et d'un pion de positionnement.

REPOSE

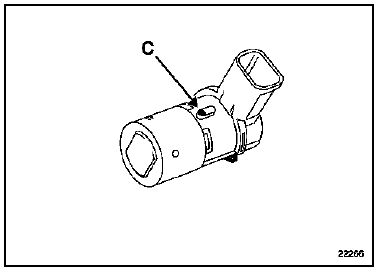

Positionner le pion (C) en face de son logement et insérer le capteur jusqu'à la mise en place des clips.

ATTENTION :

Les capteurs sont sensibles à la chaleur (température supérieure à 80C).
