Renault Espace revue technique automobile: Calculateur

Le calculateur de l'aide au stationnement se trouve derrière la garniture intérieure du passage de roue arrière droit.

Depose

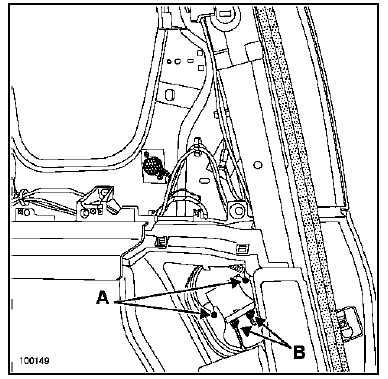

• La trappe de visite de la garniture intérieure du passage de roue arrière droit,
• les vis de fixations (A) et débrancher ses connecteurs (B).

Repose

La repose ne comporte pas de particularités.

Après le remplacement du calculateur, il est impératif de le configurer à l'aide des outils de diagnostic.

A l'aide des outils de diagnostic nxr, clip ou optima 5800 :

• Sélectionner et valider le système "aide au stationnement",
• Sélectionner et valider le menu "commande" "configuration du système",

• Cf005 : identification véhicule
• Cf001 : volume bruiteur.
• Cf006 : tonalité bruiteur.

• Contrôler la bonne configuration par le menu "lecture de configuration".

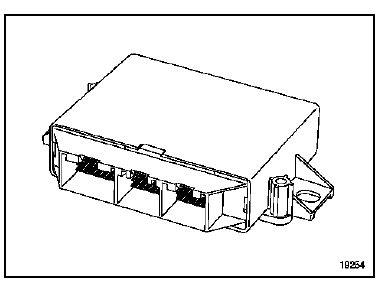

Branchement

Nota :

Le connecteur (2) n'est pas utilisé.

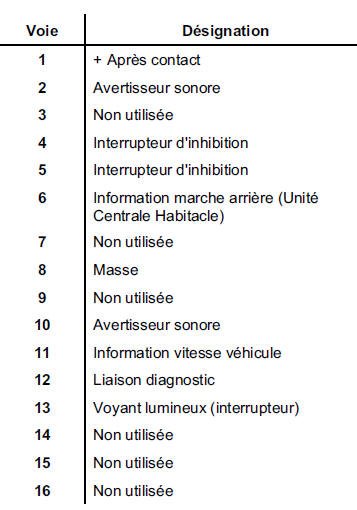

Connecteur 1 (16 voies)

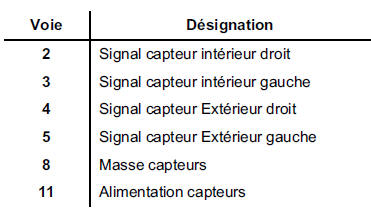

Connecteur 3 (12 voies)

L'inhibition du système peut être effectuée à l'aide de l'outil de diagnostic ou par l'interrupteur.

Nota :

L'information vitesse véhicule n'est pas utilisée.
