Renault Espace revue technique automobile: Branchements

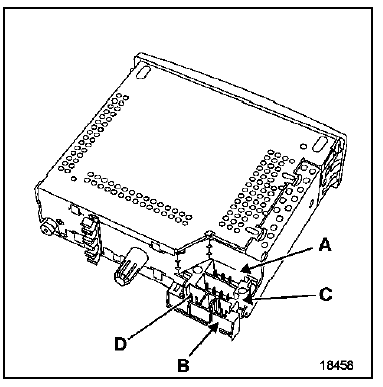

Affectation des connecteurs

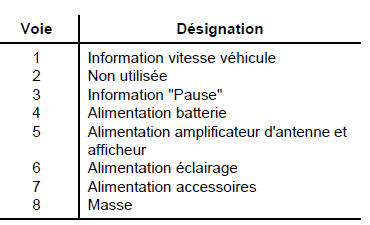

Connecteur noir (A)

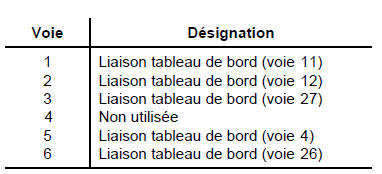

Connecteur jaune (B)

Connecteur jaune (B)

Remarque : si le véhicule est équipé du système de

Remarque : si le véhicule est équipé du système de navigation, consulter le chapitre 83c "aide à la navigation".

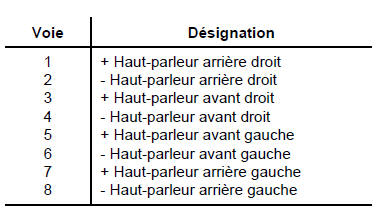

Connecteur noir (C)

Connecteur noir (C)

Remarque : les haut-parleurs sont branchés en

Remarque : les haut-parleurs sont branchés en parallèle sur chaque sortie.

Le connecteur (d) est utilisé pour la connexion d'un changeur de compact disques (selon version).

    Configuration/paramétrage

    Fonctionnement
