Renault Espace revue technique automobile: Boîtier répartiteur

Outillage specialise indispensable

Vérin d'organes

Depose

Depose

Mettre le véhicule sur pont élévateur à deux colonnes.

Vidanger le circuit de fluide réfrigérant à l'aide d'une station de charge.

Débrancher la batterie.

Déposer le siège avant droit (voir chapitre 72a "respecter les consignes de sécurité") afin d'accéder aux différentes connectiques fixées sur le boîtier répartiteur.

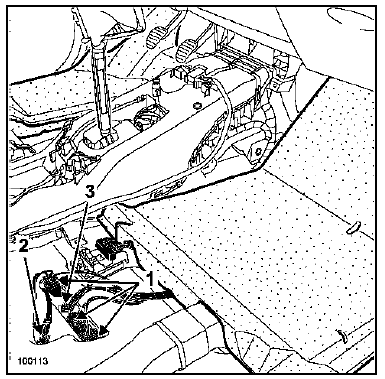

Débrancher les trois connecteurs (1).

Débrancher les trois connecteurs (1).

Déposer :

  • La tresse de masse (2),
  • La tresse d'alimentation (3).

Pour les véhicules équipés d'un chauffage additionnel.

Pour les véhicules équipés d'un chauffage additionnel.

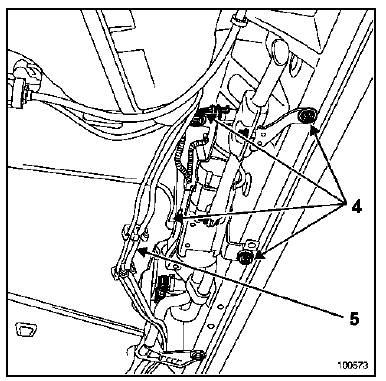

Desserrer les quatre vis du support de chaudière additionnelle (4) afin de déposer le bloc de climatisation.

Dégager les tuyaux d'alimentation (5) du capot climatiseur.

Déposer :

Déposer :

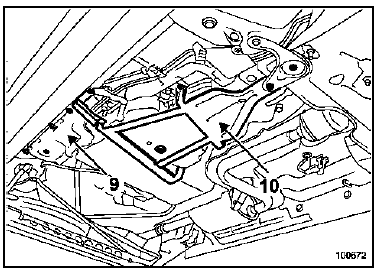

  • Le cache plastique latéral (9), pour les véhicules non équipés de chauffage additionnel,
  • la protection (10) du capot climatiseur,
  • Dégager le câble de frein de parking sur le capot climatiseur.

Nota :

La dépose sur le véhicule du boîtier répartiteur ne nécessite pas la dépose du capot climatiseur.

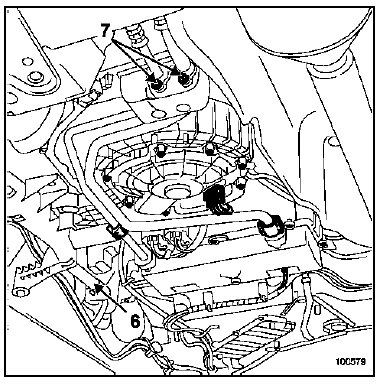

Vidanger le circuit de liquide de refroidissement (6).

Vidanger le circuit de liquide de refroidissement (6).

Déposer les deux écrous de fixations (7).

Extraire les tuyaux de climatisation.

Placer des bouchons sur les orifices.

Nota :

Cette intervention nécessite deux opérateurs.

Placer un vérin d'organes sous le capot climatiseur.

Déposer toutes les vis de fixation du bloc de climatisation.

Ecarter le support de chaudière additionnelle si le véhicule en est équipé.

Descendre légèrement le bloc de climatisation afin de

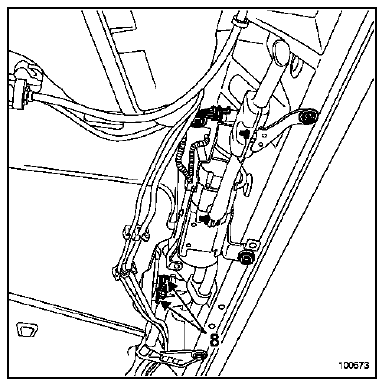

Descendre légèrement le bloc de climatisation afin de déposer les durit de liquide de refroidissement (8).

Déposer le bloc de climatisation du véhicule.

Retourner le bloc de climatisation du véhicule puis déposer le capot climatiseur.

Déposer le capot climatiseur pour obtenir le boîtier répartiteur.

Repose

Procéder dans le sens inverse de la dépose.

Nota :

Ne pas oublier de rebrancher les connecteurs et de fixer les deux tresses avant de fixer le siège passager avant.

Effectuer le remplissage du circuit du fluide réfrigérant à l'aide d'une station de charge.

Effectuer le remplissage du circuit de refroidissement et effectuer la purge (voir chapitre 19a "remplissage purge").

Attention :

Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).

Réaliser un test de fuite, moteur tournant avec la climatisation et le pulseur en marche maximum, et vérifier avec un détecteur de fuite dans les cinq minutes qui suivent la charge.

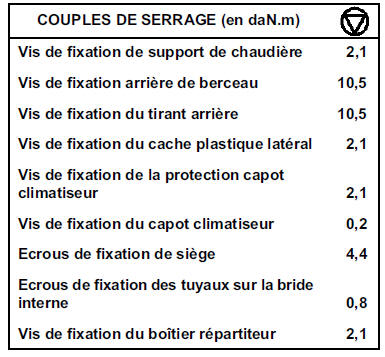

Serrer aux couples :

  • les vis de fixation de support de chaudière (2,1 daN.m),
  • Les vis de fixation arrière de berceau (10,5 dan.M),
  • Les vis de fixation du tirant arrière (10,5 dan.M),
  • Les vis de fixation du cache plastique latéral (2,1 dan.M),
  • Les vis de fixation de la protection capot climatiseur (2,1 dan.M),
  • Les vis de fixation du capot climatiseur (0,2 dan.M),
  • Les écrous de fixation de siège (4,4 dan.M),
  • Les écrous de fixation des tuyaux sur la bride interne (2,1 dan.M).
