Renault Espace revue technique automobile: Boîtier Fusibles - Relais
DESCRIPTION

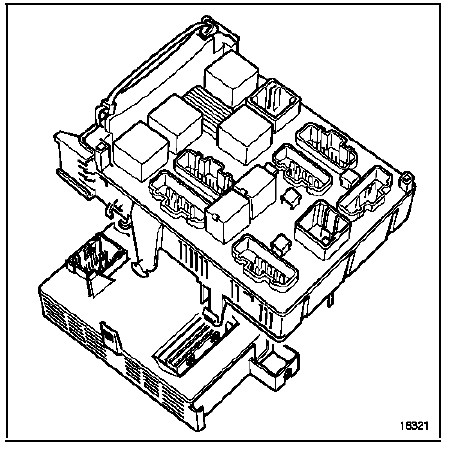

Le Boîtier Fusibles-Relais est clippé sur l'Unité Centrale Habitacle dans la planche de bord, côté gauche.

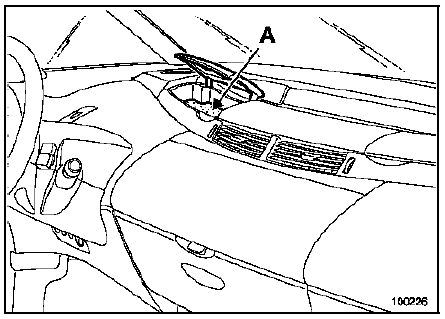

Un accès aux fusibles est prévu en déposant le fond du vide-poches (A).
Lors du remplacement du Boîtier Fusibles-Relais, des fusibles et des shunts sont présents en fonction de l'équipement du véhicule. Il faut impérativement les repositionner à l'identique sur la nouvelle pièce.
DEPOSE
REMARQUE :
- dans le cas du remplacement de l'Unité Centrale Habitacle, il est impératif de relever les configurations à l'aide de l'outil de diagnostic,
- le Boîtier Fusibles-Relais est clippé sur l'Unité Centrale Habitacle. La dépose de l'un entraîne la dépose de l'autre.
IMPORTANT :
Toutes les interventions sur les systèmes airbag et prétensionneurs doivent être effectuées par du personnel qualifié ayant reçu une formation.
| ATTENTION : Il est interdit de manipuler les systèmes pyrotechniques (airbags et prétensionneurs) près d'une source de chaleur ou d'une flamme ; il y a risque de déclenchement. |
Le verrouillage du boîtier électronique d'airbag permet de déverrouiller le verrou électronique de colonne de direction.
Débrancher la batterie.

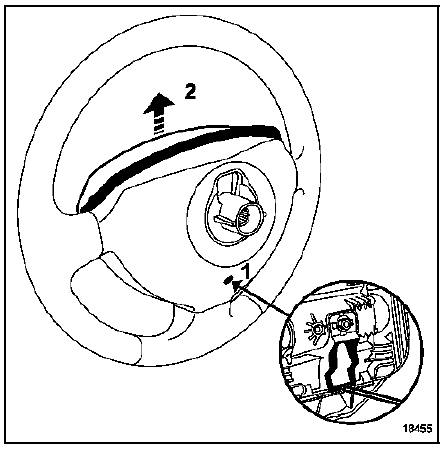

Débrancher le coussin d'airbag de volant. Lever (2) l'airbag afin de le faire coulisser.

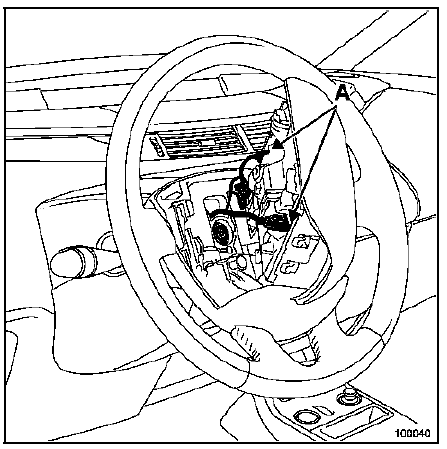

Débrancher les connecteurs de l'airbag de volant (A) des touches du régulateur de vitesse (si le véhicule en est équipé).
Déposer :
- la vis du volant après avoir mis les roues droites,
- le volant.

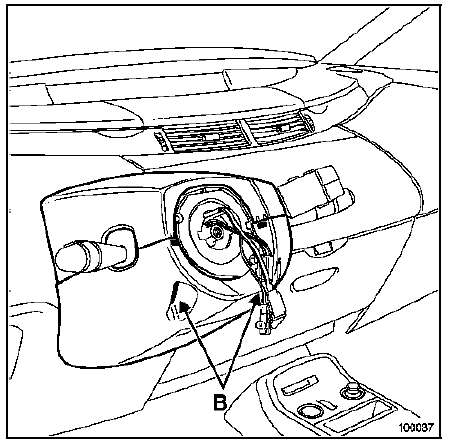

- les demi-coquilles de volant fixées par deux vis (B).
Repérer la position de l'ensemble du contacteur tournant, en s'assurant que les roues soient droites au démontage.

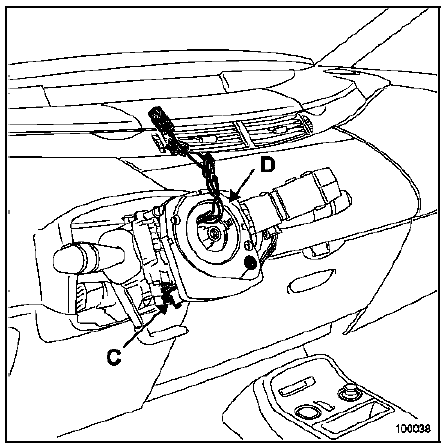

Desserrer la vis (C) puis déclipper l'ensemble de la colonne de direction.
Débrancher les manettes (essuie-vitre, commande de radio et d'éclairage) et le connecteur du contacteur tournant.
NOTA :
La séparation du capteur d'angle de volant (D) n'est pas nécessaire. En cas de séparation, procéder à l'initialisation (consulter le chapitre 38C "Antiblocage des roues").
Déposer :

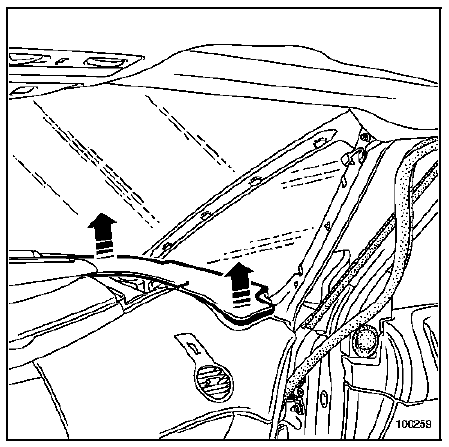

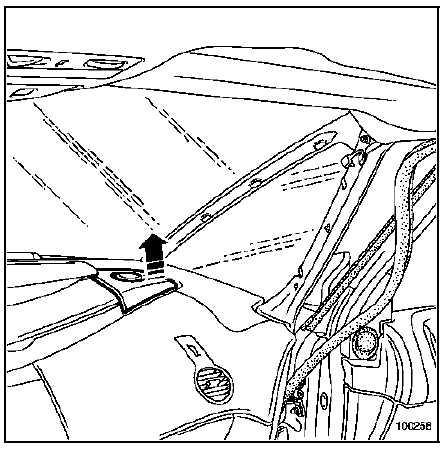

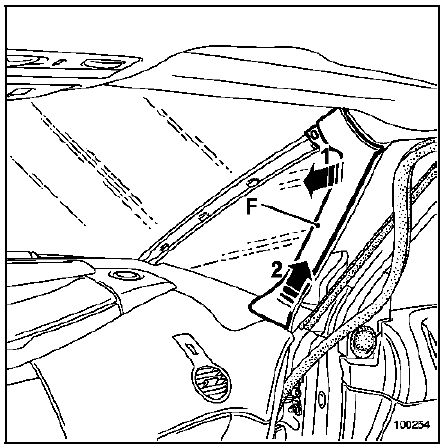

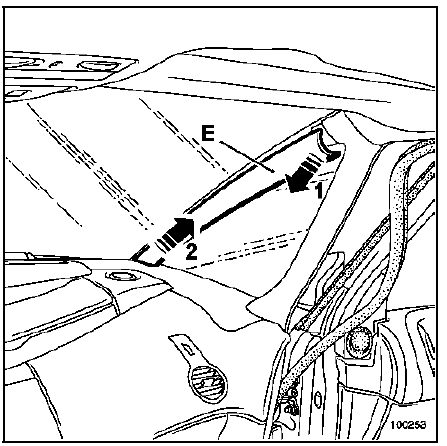

- les montants de baie de pare-brise (E) et (F),
- les grilles de tweeter,
- les montants latéraux,

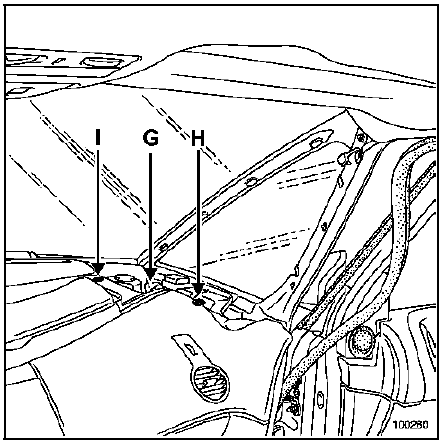

Débrancher le connecteur (G) de l'airbag passager, ainsi que les connecteurs des tweeter.
Déposer les vis de fixation (H) et (I) de la partie supérieure de la planche de bord.
Déclipper partiellement la partie supérieure de la planche de bord et débrancher le capteur d'ensoleillement.

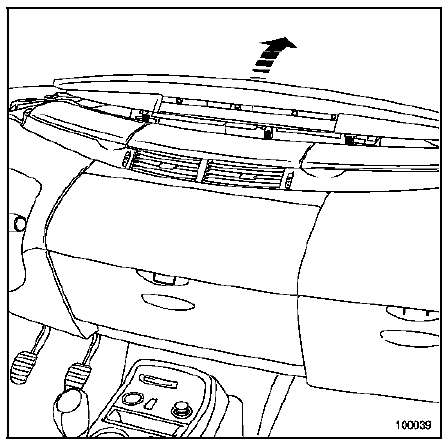

Déposer la partie supérieure de la planche de bord.

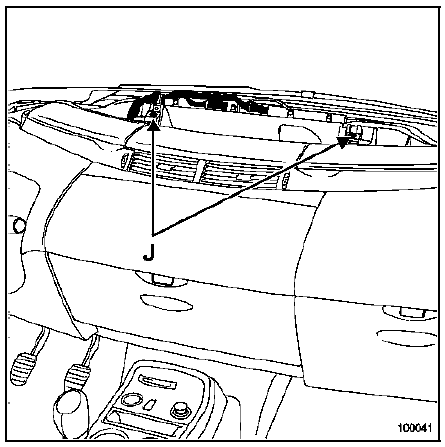

Débrancher et déposer le tableau de bord fixé par deux rivets (J).
Déclipper le faisceau.
Déposer :

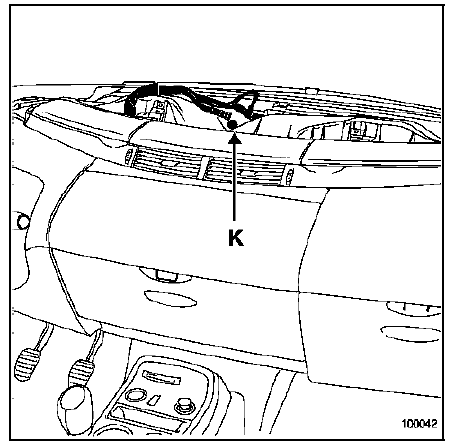

- la vis (K) de fixation derrière le tableau de bord,

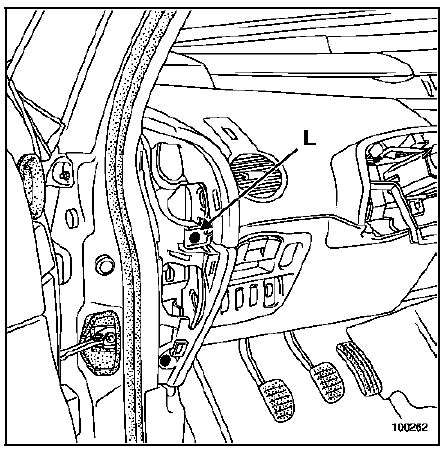

- la vis (L) derrière les joues de planche de bord,

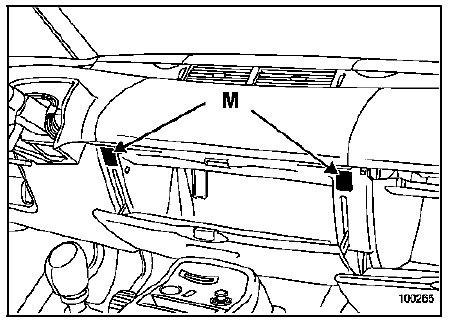

- les vis (M) se trouvant dans le vide-poches central derrière les caches.

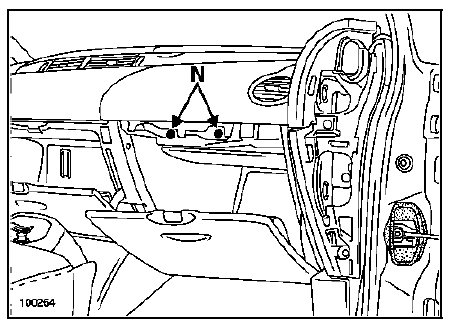

- les vis (N) le fixation dans le vide-poches passager derrière le cache.
Consulter le chapitre 86A "Radio" pour les véhicules équipés de radio et le chapitre 83C "Système télématique embarqué" pour les véhicules équipés de système de navigation.

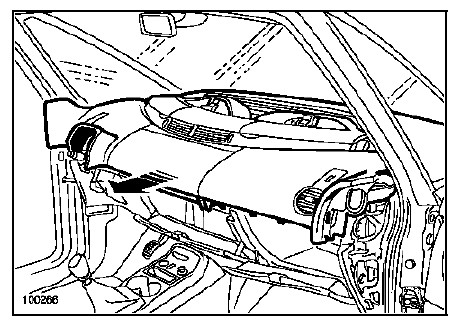

Déclipper la partie centrale de la planche de bord afin de débrancher les connecteurs, puis la sortir. Cette intervention nécessite deux opérateurs.

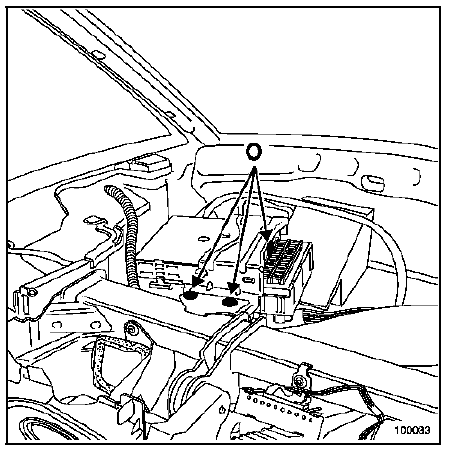

Déposer les vis de fixation (O) de l'Unité Centrale Habitacle.

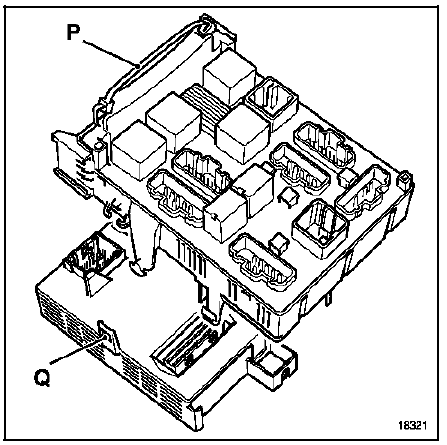

Couper le collier plastique (P) maintenant le faisceau.

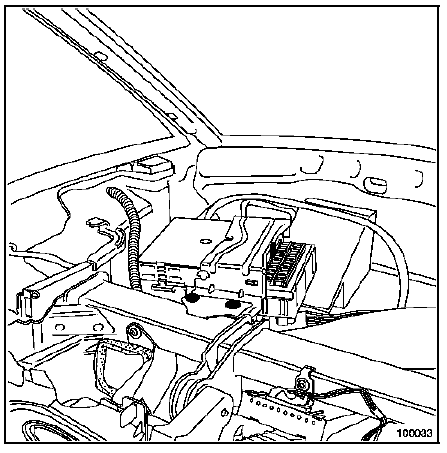

Débrancher les connecteurs de l'Unité Centrale Habitacle et du Boîtier Fusibles-Relais.
Séparer l'Unité Centrale Habitacle et le Boîtier Fusibles-Relais en appuyant sur les verrous (Q).
REPOSE
Positionner sur la nouvelle pièce les relais et shunts comme d'origine.
Respecter le branchement des connecteurs et reposer un collier de grande taille (P) pour maintenir le faisceau en place.
PARTICULARITE DU CONTACTEUR TOURNANT
Avant la repose du contacteur tournant, s'assurer que les roues soient toujours droites.
